ホイールコンベヤ
製品情報
搬送システム製品
ホイールコンベヤ
標準双列型ホイールコンベヤ
W-60TWG
ホイールコンベヤ > 標準双列型ホイールコンベヤ
W-60TWG
製品説明・画像
仕様
ダウンロード
お問い合わせ
製品説明
ホイールを4列並べることにより、ローラコンベヤより安価。軽荷重搬送に適します。

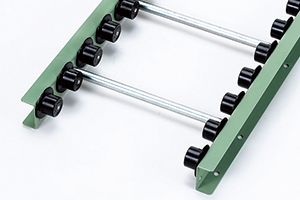

製品画像
【メジャーグリーン】
※標準色は2.5G6/3近似色です。
仕様

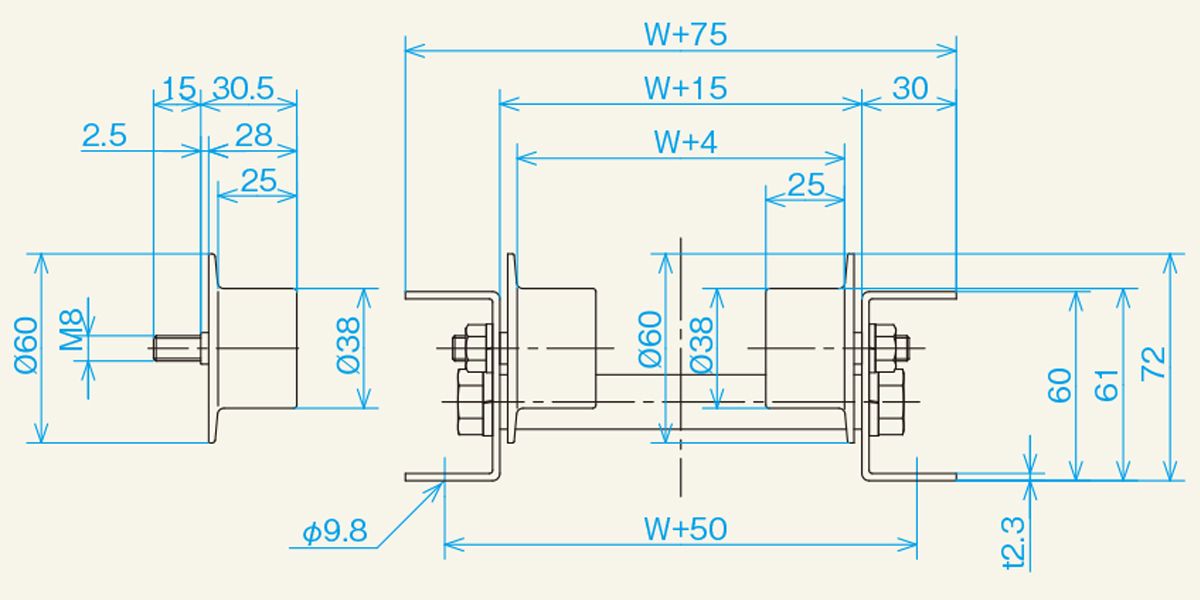

■図面
■仕様
型式
W-60TWG
ホイール寸法
外径D×幅W×軸穴d×ボスb
60(38)×28×M8軸付
フレーム形状
形状h×W2×t
[60×30×2.3
機幅 W+75
175~1,075
50とび
機高 H
72(61)
全長 L
1,000・1,500・2,000・3,000
ホイール間隔 P
75・100・150
カーブ中心径 R
900
ホイール1個当りの耐荷重(kg)
10
備考
パイプ支手本数 1,000L
2本
パイプ支手本数 1,500L
3本
パイプ支手本数 2,000L
3本
パイプ支手本数 2,500L
4本
パイプ支手本数 3,000L
4本
単位:mm
