製品説明
ベアリング部にニードルベアリングを採用した樹脂製ホイールでフレームはアルミ製。静音性に優れています。

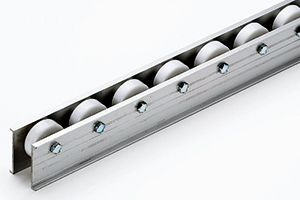

製品画像
【アルミ製フレーム】
仕様

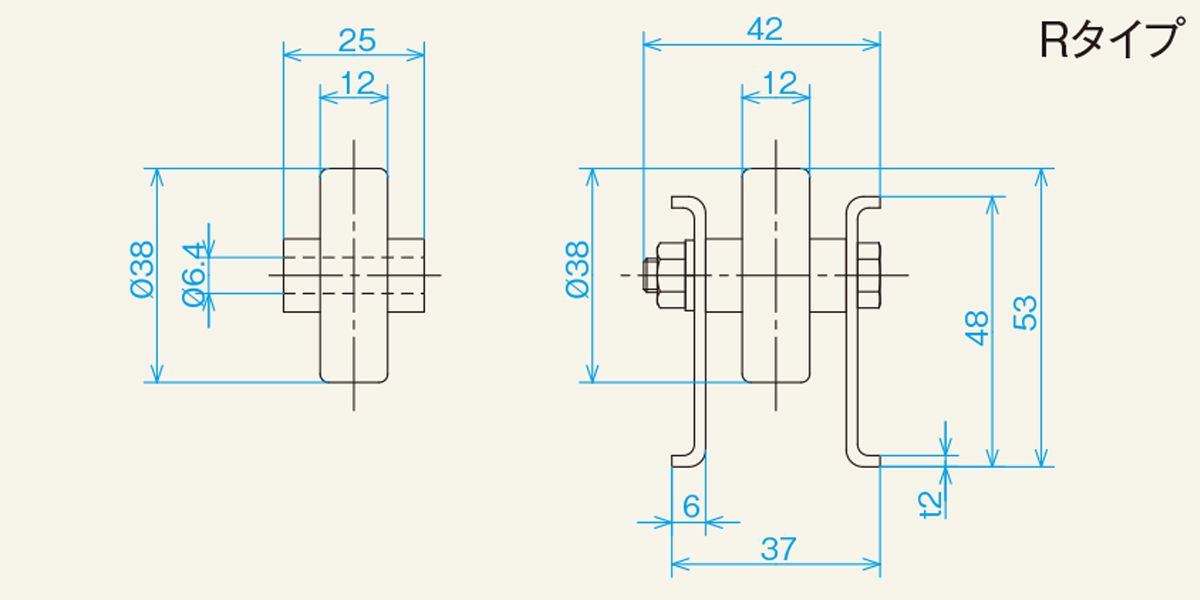

■図面
■仕様
| 型式 | WA-3812NPS |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
38×12×6.4×25 |
| 使用軸 | M6×38L（六角） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ2×Ｗ3×t |
 48×37×6×42×2.0 |
| 機高 Ｈ | 53 |
| 全長 Ｌ | 1,000～3,000 500とび |
| ホイール間隔 P | 50・75・100・150 |
| カーブ中心径 R | ー |
| ホイール1個当りの耐荷重（kg） | 15 |
| 備考 | アセタール製 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 1.09 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 0.90 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 0.83 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 0.75 |
単位：mm
