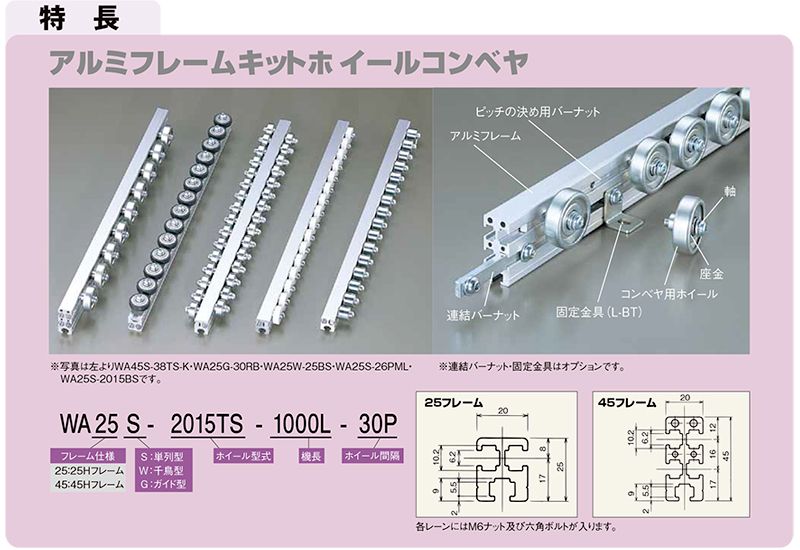

ホイールコンベヤ > アルミフレームキットホイールコンベヤ
WA25W-25BS

千鳥型

製品説明
機械等の組込み用コンベヤとして最適。千鳥型。

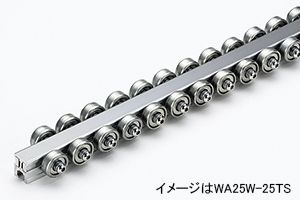

製品画像
仕様

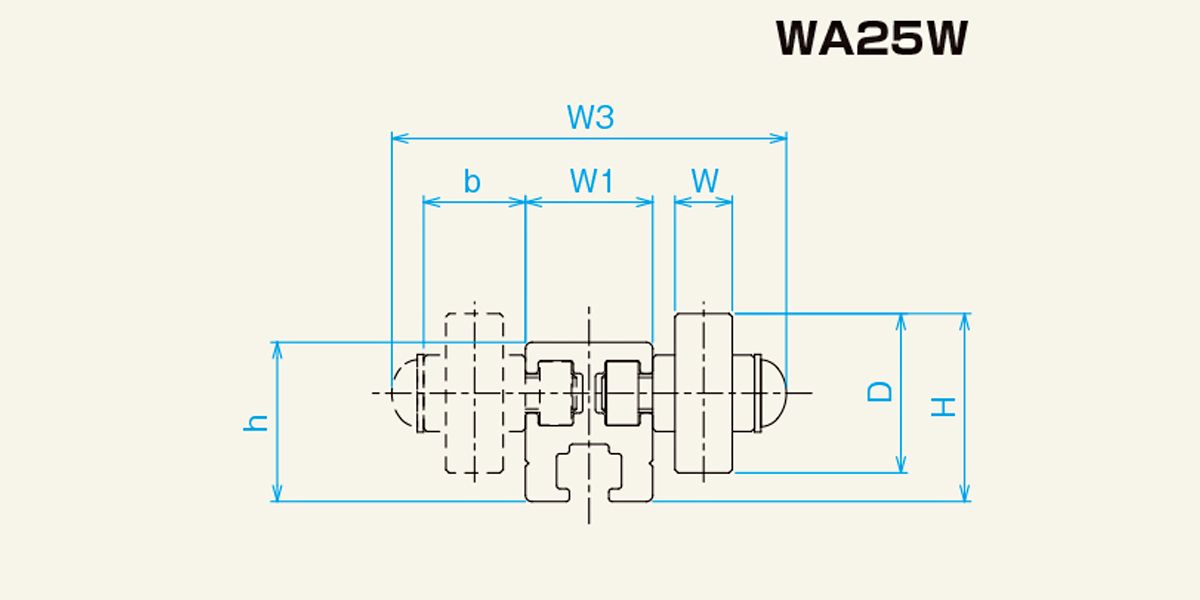

■図面

■仕様

型式 WA25W-25BS
ホイール寸法
外径D×幅W×軸穴d×ボスb
25×9×6.2×16
使用軸 M6 ×25L(ボタン)
フレーム形状
形状h×W1×W3
25×20×62
機高 H 29.5
全長 L 1,000~3,000
500とび
ホイール間隔 P 15・17.5
ホイール1個当りの耐荷重(kg) 30
単位:mm
