ホイールコンベヤ > アルミフレームキットホイールコンベヤ
WA25W-26PML

千鳥型

製品説明
機械等の組込み用コンベヤとして最適。千鳥型。
製品画像
仕様

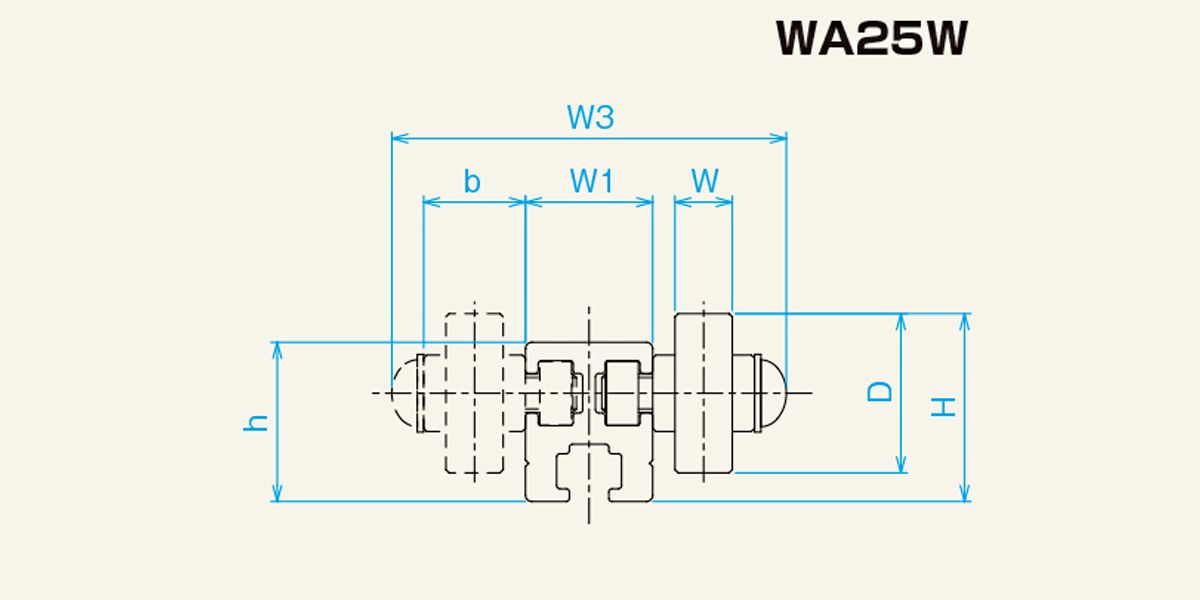

■図面

■仕様

型式 WA25W-26PML
ホイール寸法
外径D×幅W×軸穴d×ボスb
26×7×6.2×9
使用軸 M6 ×18L(ボタン)
フレーム形状
形状h×W1×W3
25×20×48
機高 H 30
全長 L 1,000~3,000
500とび
ホイール間隔 P 15・17.5
ホイール1個当りの耐荷重(kg) 20
単位:mm
