製品説明
機械等の組込み用コンベヤとして最適。単列型。

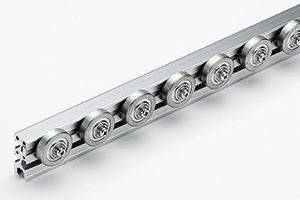

製品画像
仕様

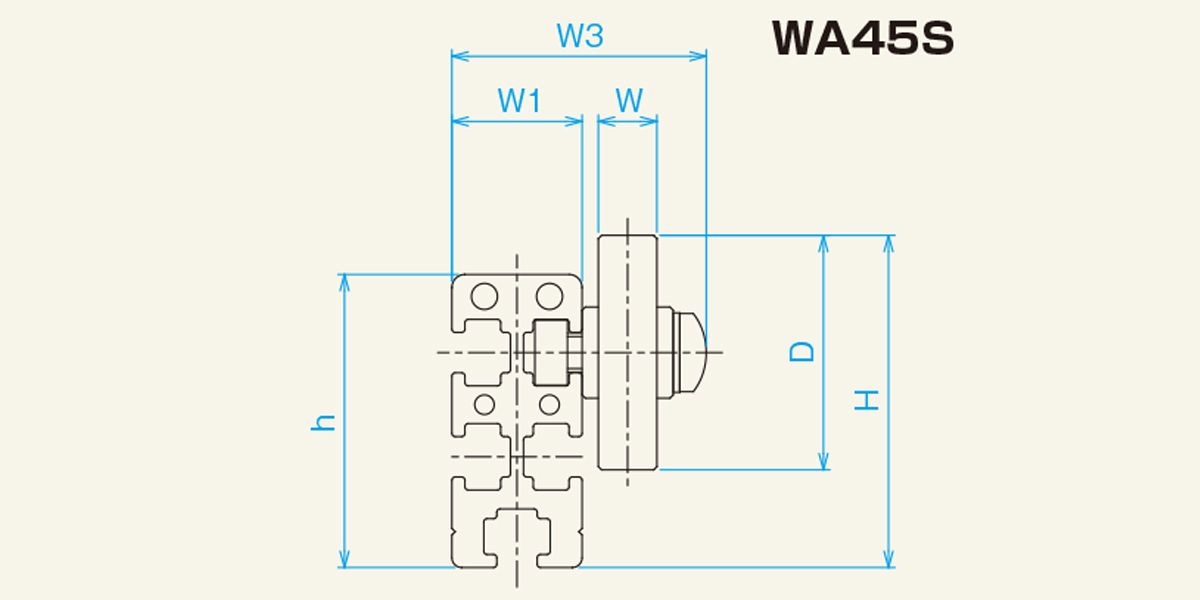

■図面
■仕様
| 型式 | WA45S-36BW-6 |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
36×9×6.2×14 |
| 使用軸 | M6 ×22L（＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ3 |
45×20×39 |
| 機高 Ｈ | 51 |
| 全長 Ｌ | 1,000～3,000 500とび |
| ホイール間隔 P | 50・75・100・150 |
| ホイール1個当りの耐荷重（kg） | 40 |
| ストレート1000Lの重量目安（ｋｇ） 50P | 2.70 |
| ストレート1000Lの重量目安（ｋｇ） 75P | 2.23 |
| ストレート1000Lの重量目安（ｋｇ） 100P | 2.04 |
| ストレート1000Lの重量目安（ｋｇ） 150P | 1.84 |
単位：mm
