製品説明
機械等の組込み用コンベヤとして最適。千鳥型。

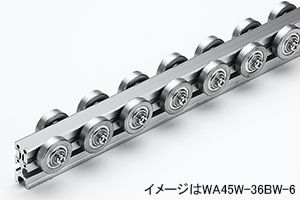

製品画像
仕様

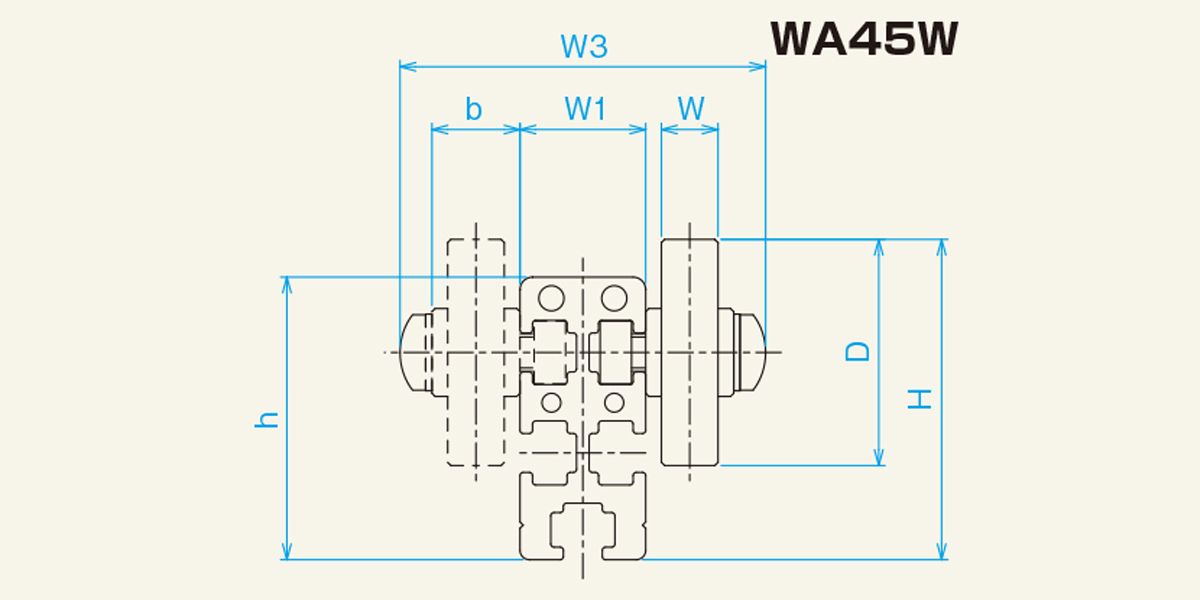

■図面
■仕様
| 型式 | WA45W-38TS-K |
|---|---|
| ホイール寸法 外径D×幅W×軸穴d×ボスb |
38×12×6.5×18.5 |
| 使用軸 | M6 ×27L （＋ナベ） |
| フレーム形状 形状ｈ×Ｗ1×Ｗ3 |
45×20×65 |
| 機高 Ｈ | 52 |
| 全長 Ｌ | 1,000～3,000 500とび |
| ホイール間隔 P | 25・37.5・50 |
| ホイール1個当りの耐荷重（kg） | 20 |
単位：mm
■その他
