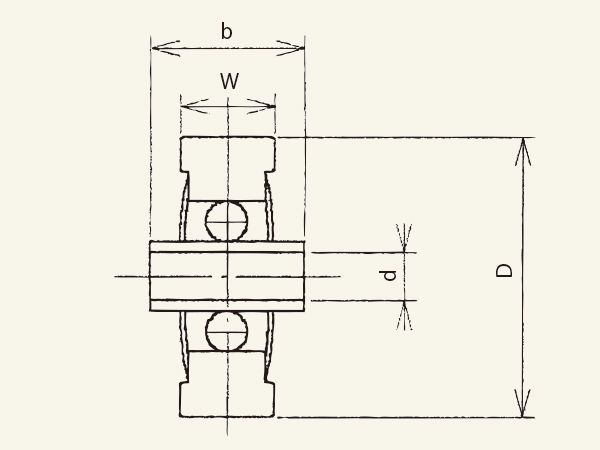

硬質クロムめっき付ホイール

※クリックすると拡大します。

(単位mm)

型式 外径×幅×軸径×ボス
D     W     d
ホイール
1個当りの
耐荷重(kg)
備考

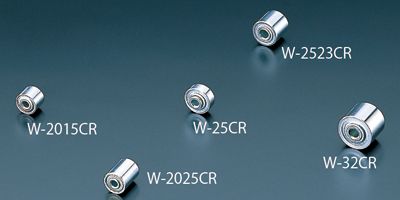

W-2015CR 20×15×6.2×17 30
W-2025CR 20×25×6.2×27 40
W-25CR 25×9×6.2×16 30
W-2523CR 25×23×8.2×25 50
W-32CR 32×25×8.2×28 90

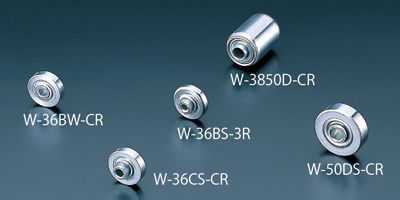

W-36BW-CR 36×9×8.2×14 40
W-36CS-CR 36×9×8.2×28 40

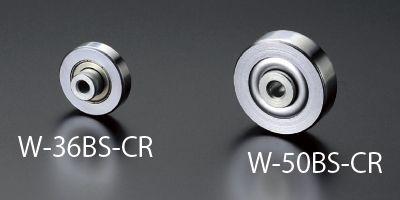

W-36BS-CR 36×9×6.2×25 40
W-36BS-3R 36×9×6.2×25 40
W-3850D-CR 38.1×50×12.2×63 130
W-50DS-CR 50×14.5×12.2×20 100
W-50BS-CR 50×14.5×8.2×20 80

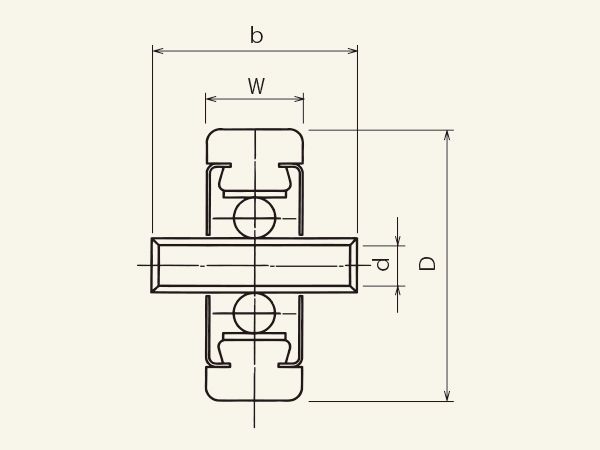

樹脂ホイール

※クリックすると拡大します。

●樹脂ホイール (単位mm)
型式 外径×幅×軸径×ボス
D     W     d
ホイール
1個当りの
耐荷重(kg)
備考

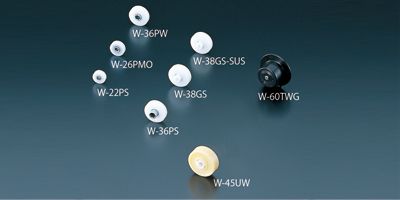

W-22PS 22×8×6.1×10 20 アセタール製
W-26PML 26×7×6.2×9 20 アセタール製
W-26PMO 26×7×6.2×16 20 アセタール製
W-36PW 36×9×8.2×14 10 アセタール製
W-36PS 36×9×8.2×28 10 アセタール製 WB-36PS
W-38GS 38×12×6.4×27 30 アセタール製 ボール2列 SW-38GS
W-38GS-SUS 38×12×6.4×27 30 アセタール製 SUS製ボール2列
W-45UW 45×16×8.2×22 25 ABS製  ボールSUS-316
W-60TWG 60(38)×28×M8軸付 10 ポリプロピレン(黒色)

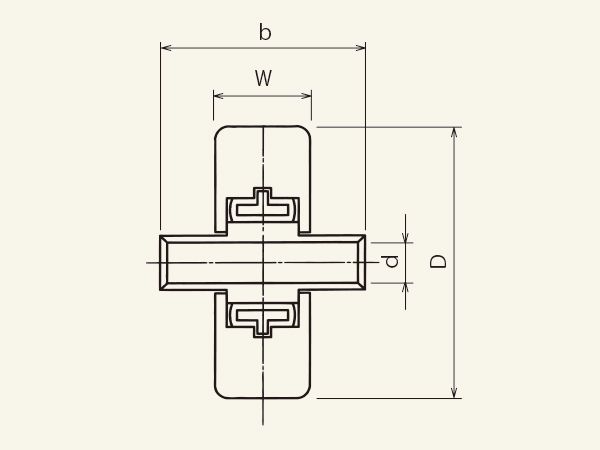

樹脂ニードルホイール

※クリックすると拡大します。

●樹脂ホイール (単位mm)
型式 外径×幅×軸径×ボス
D     W     d
ホイール
1個当りの
耐荷重(kg)
備考

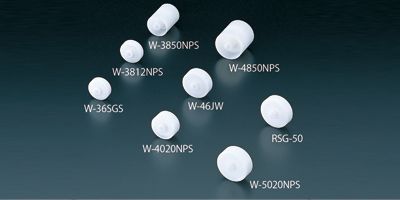

W-36SGS 36×12×6.4×25 15 アセタール製 WB-36SGS
W-3812NPS 38×12×6.4×25 15 アセタール製 WA-3812NPS WB-38NPS
W-3850NPS 38×50×8.2×55 15 アセタール製 WA-3850NPS
W-4020NPS 40×20×6.4×25 15 アセタール製
W-46JW 46×17×8.2×25 18 アセタール製
W-4850NPS 48.6×50×8.2×55 18 アセタール製 WA-4850NPS
W-5020NPS 50×20×8.2×25 18 アセタール製 WA-5020NPS
RSG-50 50×16×6.4×25 15 アセタール製
