最新更新日 2020年01月20日

製品説明
キャリヤローラを採用することにより大幅な消費電力の削減を実現。
負荷が軽減されることにより搬送能力が向上し、ご使用いただける範囲が大幅に広がりました。
最大機長12mを25W(3相200V)のモーターで搬送可能。
・アルミフレーム

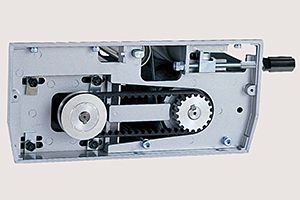

・センタードライブ
・軽量機種
・キャリアタイプ

※機長、ベルト幅によってはチェーン方式となります。
※搬送物は底面が平面でローラ3~4本に乗る長さでばらけないものとします。
※脚はオプションです。オプションページをご参照ください。(標準色シルバー)

Type40Cシリーズについて

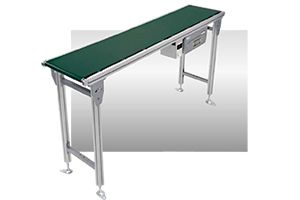

製品画像
型式の選び方

Type40C

数字/フレーム厚(mm)
C/キャリアタイプ

-

S1

S:スタンダード/モデル名
1:センタードライブ

-

300

ベルト幅(mm)

-

2,000

機長(mm)

-

T1

定速/T
変速/B
数字/速度記号

-

A25

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力
(25W・60W)
仕様

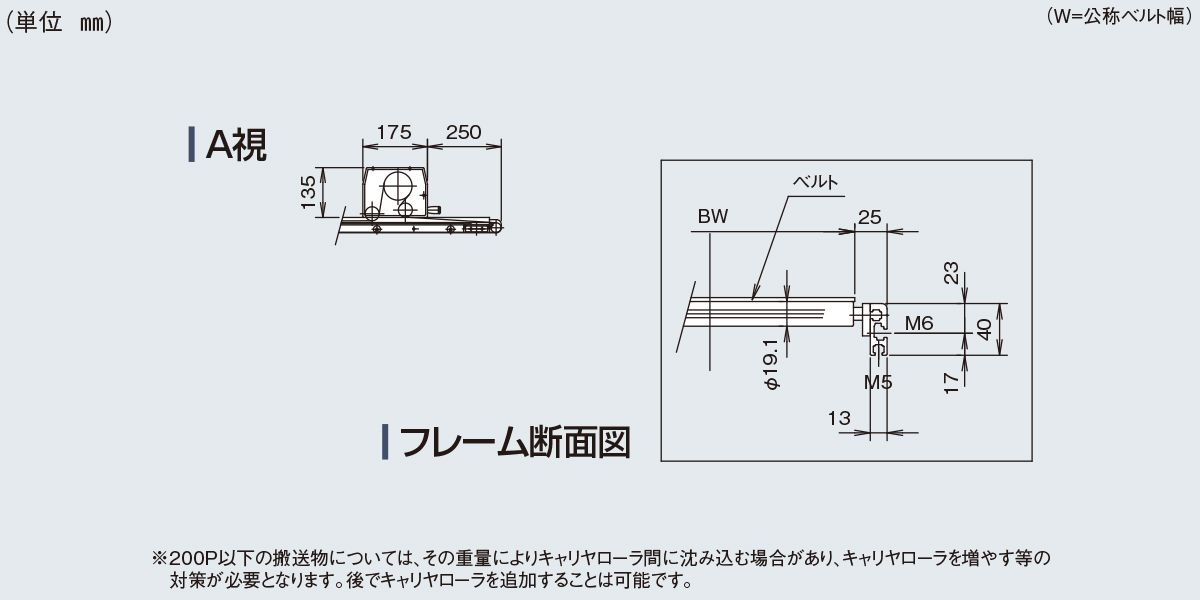

■図面 (※クリックして拡大)



■仕様

型式 Type40C-S1
ベルト幅(公称)/ 機幅 ・100 / 140
・150 / 190
・200 / 240
・250 / 290
・300 / 340
・350 / 390
・400 / 440
・500 / 540
・600 / 640
機長 1,000・2,000・3,000・4,000・5,000・6,000・7,000・8,000・9,000・10,000・11,000・12,000
機高 175
電源 AC100V(単相)
AC200V(単相)
AC200V(三相)
ベルト速度 定速 変速
ベルト(標準) ポリウレタンベルト1P
(色:グリーン、食品規格適合、帯電防止処理)
搬送能力 60kg / 台(水平分散荷重)
定格出力 定速25W
変速60W
オプション 脚、ガイド…他
※単位:㎜
※ベルト幅の実寸は上記公称ベルト幅より10mm狭くなります。
※6mを超える機長の場合、中間テンションユニットが付きます。

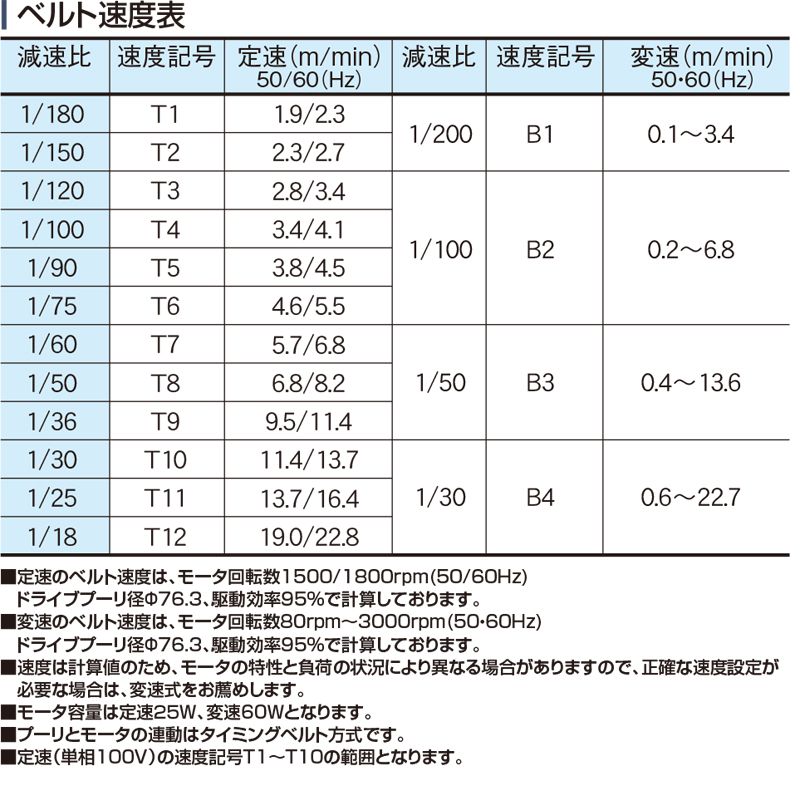

ベルト速度表 Type40C-S1 ベルゴッチ ミニベルト ベルトコンベヤ

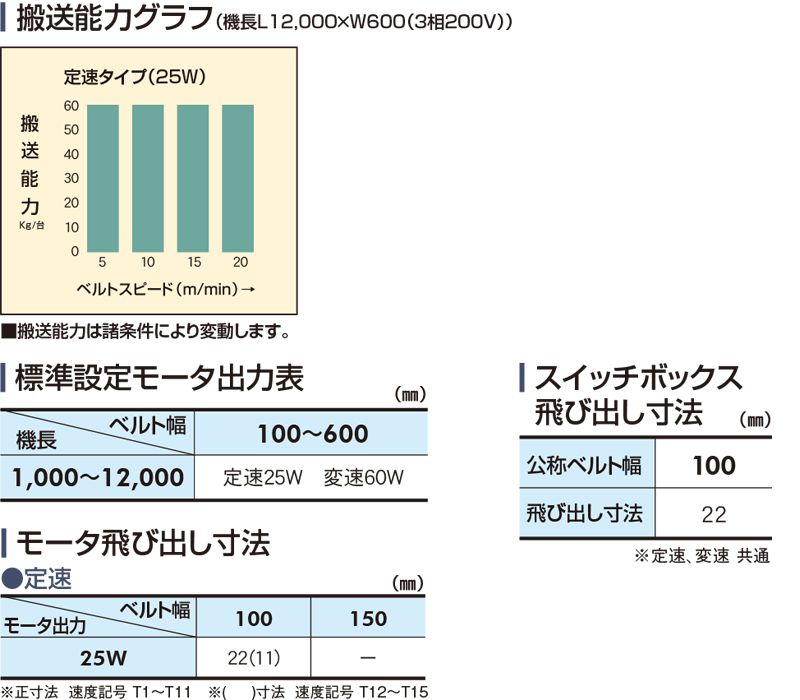

搬送能力グラフ モータ出力表 スイッチボックス飛び出し寸法 モータ飛び出し寸法 Type40C-S1 ベルゴッチ ミニベルト ベルトコンベヤ
