製品説明
駆動プーリの軸受け部にフランジユニットを採用してリニューアルしました。
ころがりやすい形状の搬送物やバラ物も確実に傾斜搬送するサン付型ベルトコンベヤです。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※ガイドは標準です。
※上部駆動タイプのベルト上面からモータまでの有効スキマは100㎜です。
※脚はオプションです。オプションページをご参照ください。（標準色はシルバー）
ころがりやすい形状の搬送物やバラ物も確実に傾斜搬送するサン付型ベルトコンベヤです。
・アルミフレーム
・ヘッドドライブ
・軽量機種
※ガイドは標準です。
※上部駆動タイプのベルト上面からモータまでの有効スキマは100㎜です。
※脚はオプションです。オプションページをご参照ください。（標準色はシルバー）
製品画像
Type60-D2P

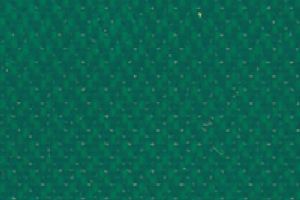

標準ベルト（拡大写真）

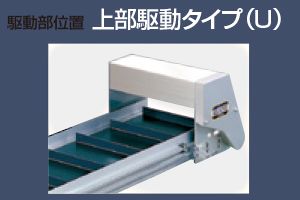

上部駆動タイプ（U）のベルト上面からモータまでの有効スキマは100㎜です。

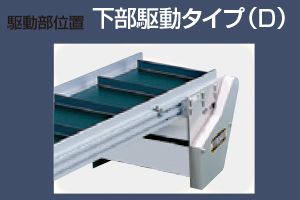

下部駆動タイプ（D）

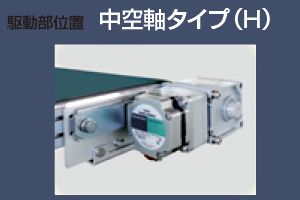

中空軸タイプ（H）

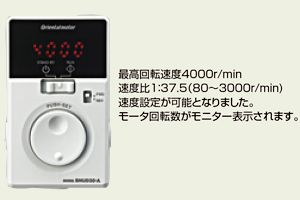

変速モデルにブラシレスDCモータとコントロールユニットを標準装備
型式の選び方
Type60数字／フレーム厚（㎜）
|
- |
D2DP D：サン付ベルト／タイプ名
2：ヘッドドライブ U：上部駆動 D：下部駆動 H：中空軸 |
- |
200ベルト幅（㎜）
|
- |
1,500機長（㎜）
|
- |
B3定速／T
変速／B 数字／速度記号 |
- |
B120A（AC100V単相）
B（AC200V単相） C（AC200V三相） 数字／モータ出力（90W・120W） |
仕様

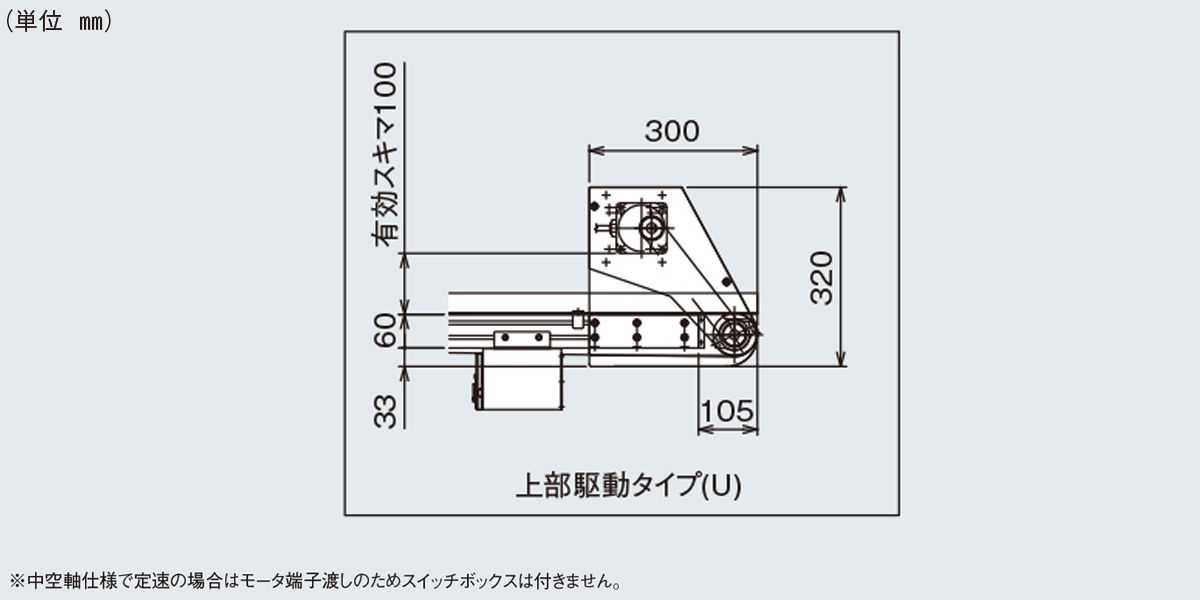

■図面 (※クリックして拡大)
■仕様
| 型式 | Type60-D2P |
|---|---|
| ベルト幅（実寸）/ 機幅 | ・200 / 280 ・250 / 330 ・300 / 380 ・400 / 480 ・500 / 580 |
| 機長 | 1,000・1,500・2,000・2,500・3,000 |
| 機高 | 320 |
| 電源 | AC100V（単相） AC200V（単相） AC200V（三相） |

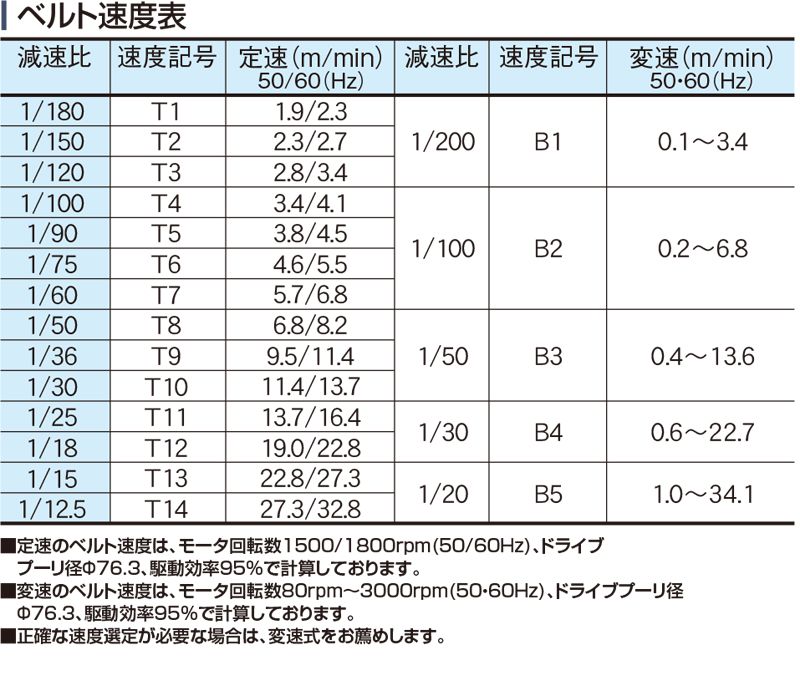

| ベルト速度 | 定速 変速 |
| ベルト（標準） | ポリウレタンベルト （色：グリーン、食品衛生規格適合、帯電防止処理） |

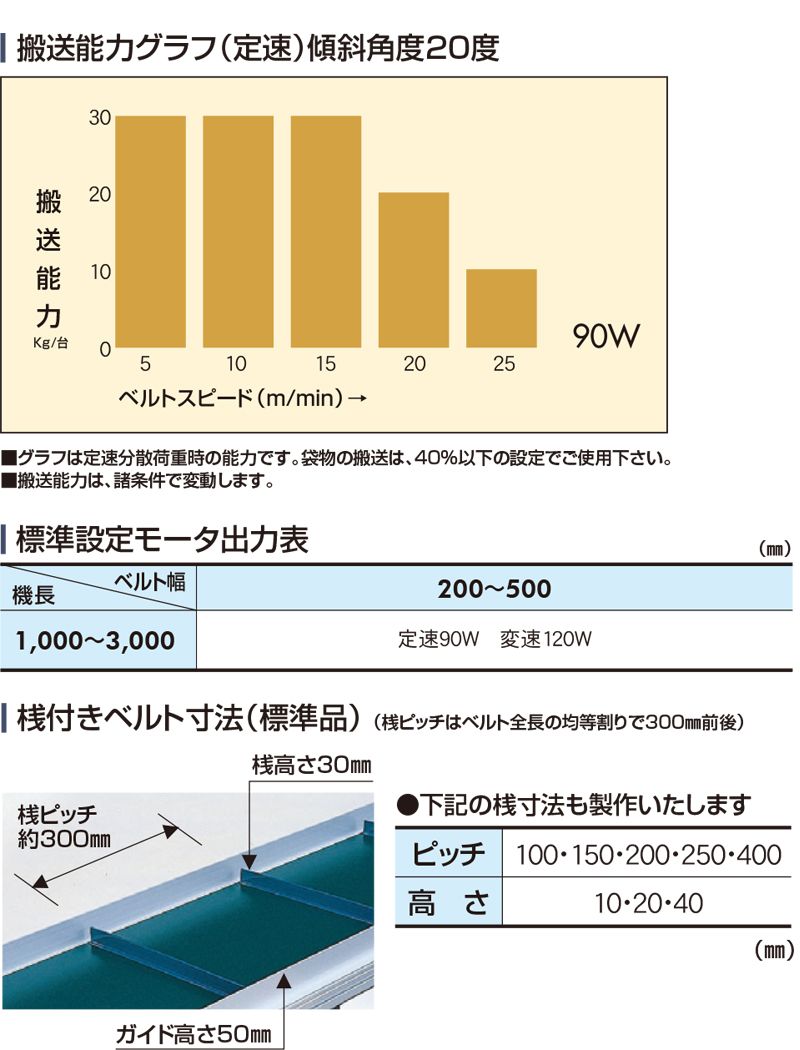

| 搬送能力 | 搬送能力グラフ参照 |
| モータ出力 | 定速90W 変速120W |
| オプション | 脚、ガイド…他 |
※単位：㎜
※袋物搬送の場合は40％以下の搬送能力でご使用ください。
※中空軸タイプ(H)の定速は、三相200V(端子渡し)のみとなます。
※袋物搬送の場合は40％以下の搬送能力でご使用ください。
※中空軸タイプ(H)の定速は、三相200V(端子渡し)のみとなます。
