製品説明
駆動プーリの軸受け部にフランジユニットを採用してリニューアルしました。
強力タイプのヘッドドライブ型です。100W・200Wを標準装備したコンベヤです。
ラクラク搬送でニーズにこたえます。
・アルミフレーム
・ヘッドドライブ
・軽量機種

※脚はオプションです。オプションページをご参照ください。(標準色シルバー)
製品画像
型式の選び方

Type60

数字/フレーム厚(㎜)

-

SZ2P

SZ:強力型/タイプ名
2:ヘッドドライブ

-

300

ベルト幅(㎜)

-

3,000

機長(㎜)

-

F6

変速/F
数字/速度記号

-

C200

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力(100W・200W)
仕様

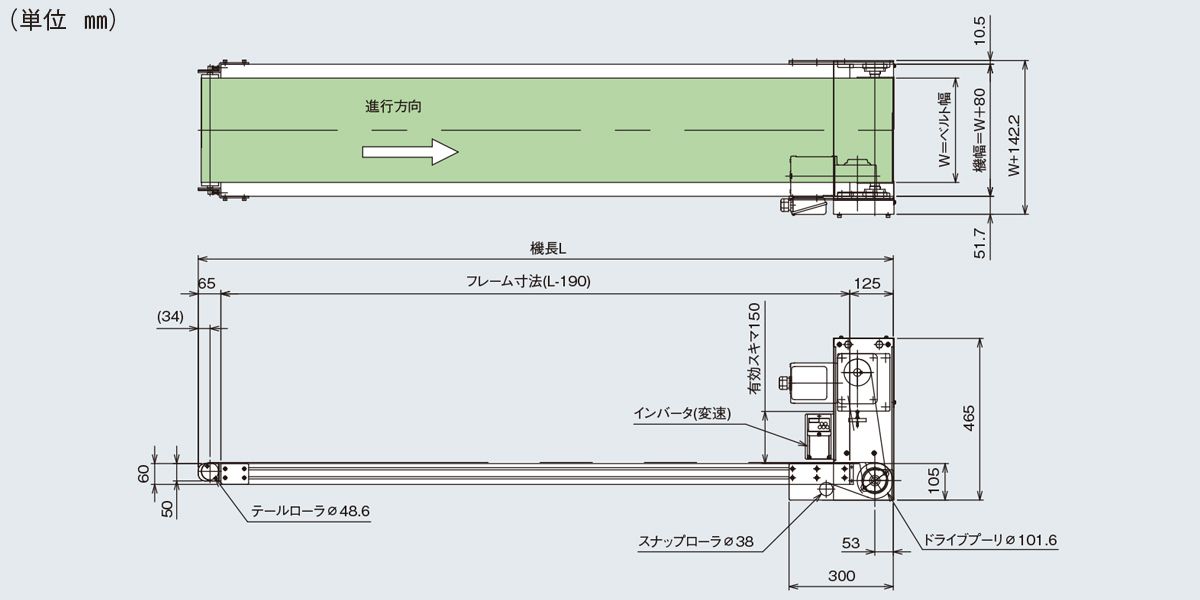

■図面 (※クリックして拡大)

■仕様

型式 Type60-SZ2P
ベルト幅(実寸)/ 機幅 ・200 / 280
・250 / 330
・300 / 380
・400 / 480
・500 / 580
・600 / 680
機長 1,000・1,500・2,000・2,500・3,000・4,000・5,000・6,000・7,000・8,000
機高 465

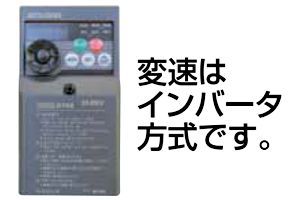

ベルト速度 変速
電源 AC100V(単相)
AC200V(単相)
AC200V(三相)
搬送能力 搬送能力グラフ参照

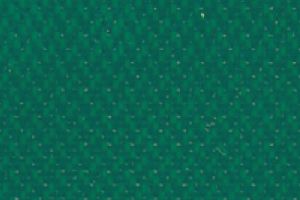

ベルト(標準) ポリウレタンベルト
(色:グリーン、食品衛生規格適合、帯電防止処理)
モータ出力 100W、200W
オプション 脚、ガイド…他
※単位:㎜
※(ベルト幅700、800タイプは準標準品になります。)
※6mを超える機長の場合、中間テンションユニットが付きます。

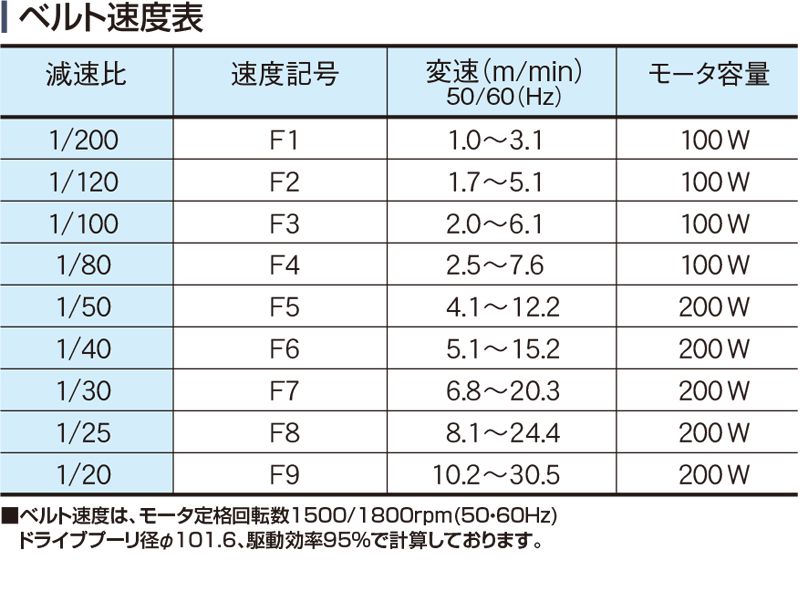

ベルト速度表 Type60-SZ2P ベルゴッチ ミニベルト ベルトコンベヤ

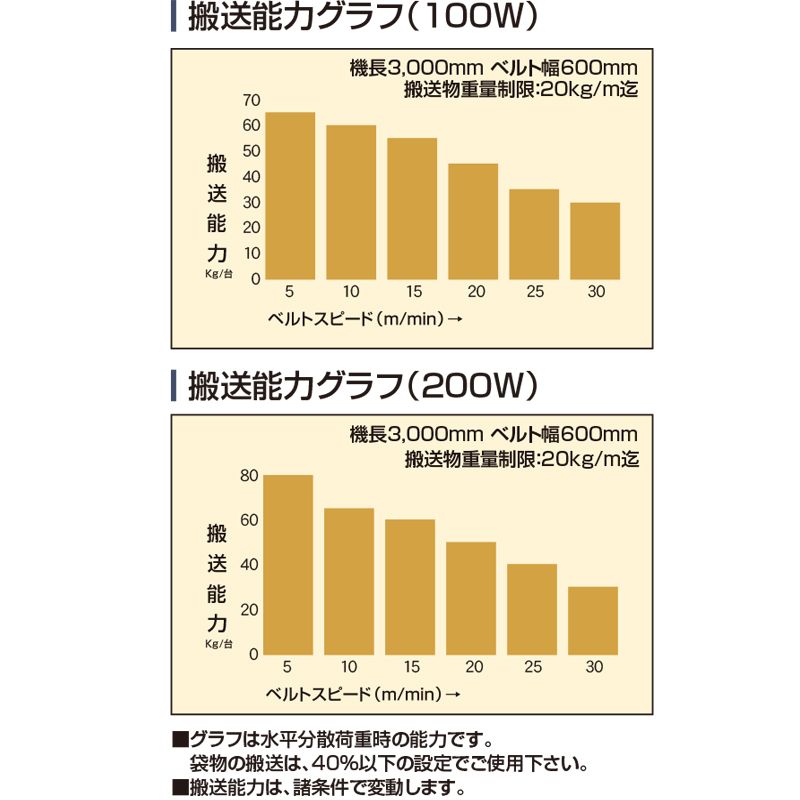

搬送能力グラフ Type60-SZ2P ベルゴッチ ミニベルト ベルトコンベヤ
