TB56

タイミングベルトコンベヤ

製品説明
フレーム厚56㎜のタイミングベルトコンベヤ
幅広のワーク等の搬送に適しています。
・アルミフレーム
・センタードライブ
※脚はオプションです。オプションページをご参照下さい。（標準色シルバー）

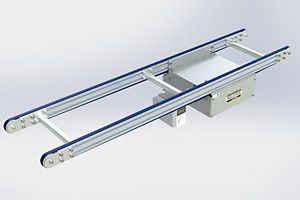

製品画像
型式の選び方

TB56

TB：タイミングベルト
数字/フレーム厚

-

300

ベルト間ピッチ（㎜）

-

3,000

機長（㎜）

-

B1

定速/T
変速/B
数字/速度記号

-

C120

A（AC100V単相）
B（AC200V単相）
C（AC200V三相）
数字/モータ出力
(90W・120W）
↑PAGE　TOP
仕様

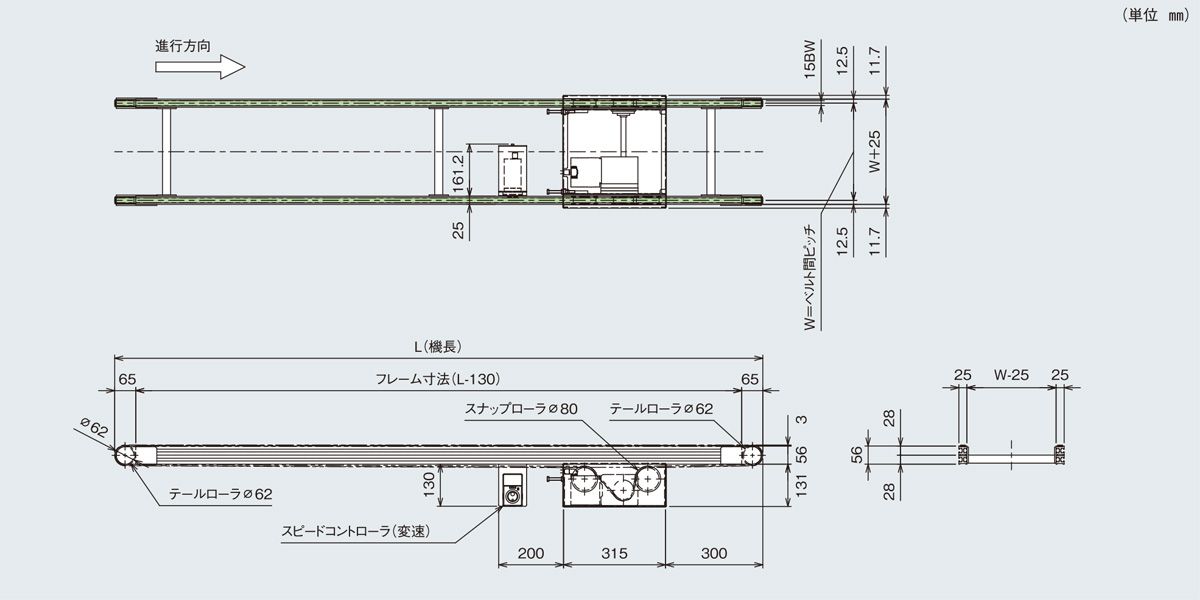

■図面 (※クリックして拡大)

■仕様

型式 TB56
ベルト間ピッチ/機幅 ・200/225
・250/275
・300/325
・350/375
・400/425
・450/475
・500/525
・550/575
・600/625
機長 700～4000
機高 190
電源 AC100V（単相）
AC200V（単相）
AC200V（三相）
ベルト速度 定速　変速
搬送能力 30㎏/台　（水平分散荷重時）
ベルト（標準） ポリウレタンベルト
ベルト幅15㎜
モータ出力 定速90W
変速120W
オプション 脚、ガイド…他
※単位：㎜
※ベルト間ピッチ最小は200ピッチです。

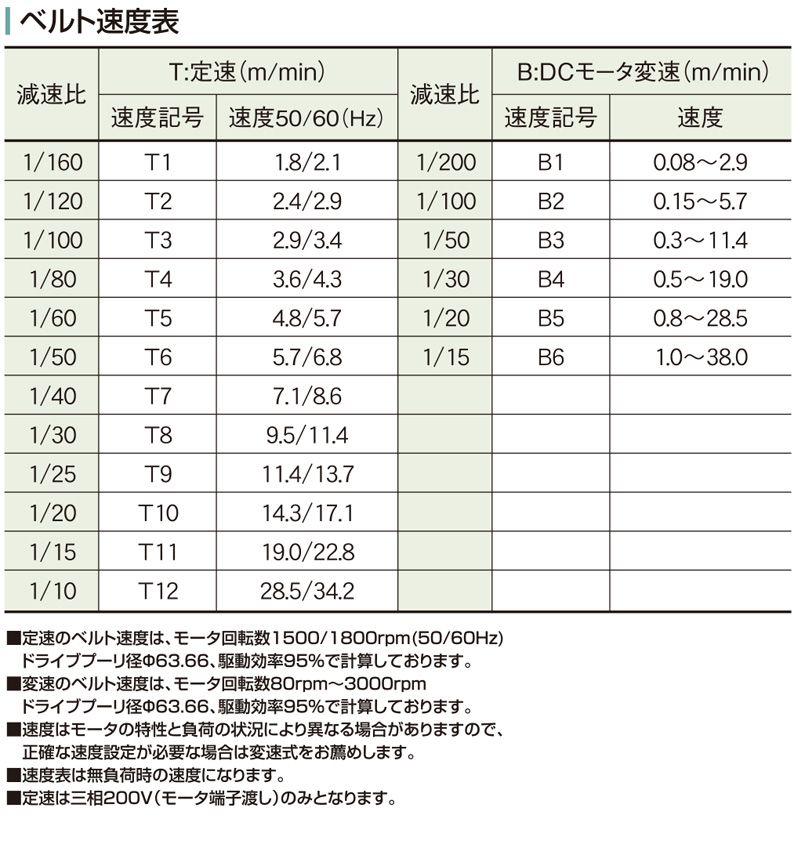

ベルト速度表　TB56　ベルトコンベヤ　ベルゴッチ　ミニベルトコンベヤ　タイミングベルトコンベヤ　株式会社マキテック
