製品説明
モータ容量は速度に応じ200W,400Wの設定となります。
様々な搬送物をスムーズにしかも正確に方向転換するベルトカーブコンベヤです。
・スチール製
・軽量機種

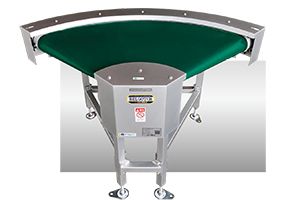

製品画像
型式の選び方

C2

C:カーブ/タイプ名
2:ヘッドドライブ

-

M

Mタイプ

-

300

ベルト幅(㎜)

-

90

角度

-

T3

定速/T
変速/F
数字/速度記号

-

C200

A(AC100V単相)
B(AC200V単相)
C(AC200V三相)
数字/モータ出力(200W・400W)

-

R/L

進行方向
仕様

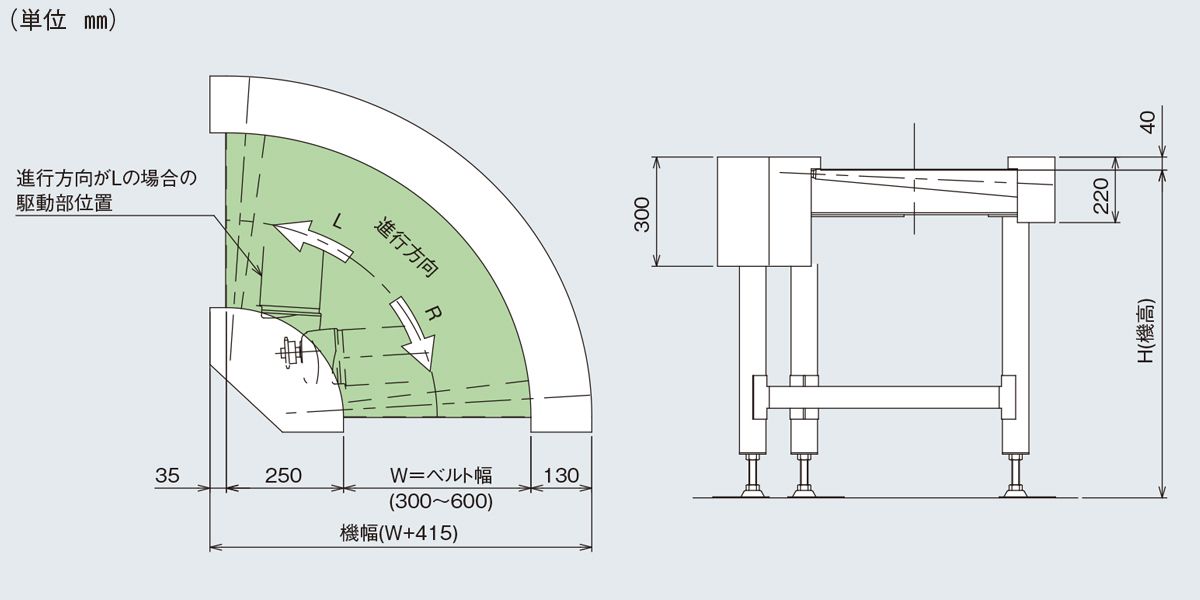

■図面 (※クリックして拡大)

■仕様

型式 C2-M
ベルト幅 / 機幅 ・300 / 715
・400 / 815
・500 / 915
・600 / 1015
角度 90度
モータ出力 200W、400W
機高 600~1,100
脚はオプションになります。
電源 定速 AC200V(三相)
変速 AC100V(単相)
変速 AC200V(単相)
ベルト速度 定速 変速

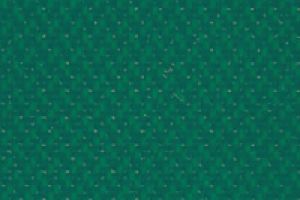

ベルト(標準) ポリウレタンベルト(2プライ)
(色:グリーン、食品規格適合、帯電防止処理)
搬送能力 40kg / 台(水平分散荷重時)
※単位:㎜
※袋物の搬送は上記搬送能力の40%以下でご使用下さい。
※定速は三相200V(モータ端子渡し)のみとなります。

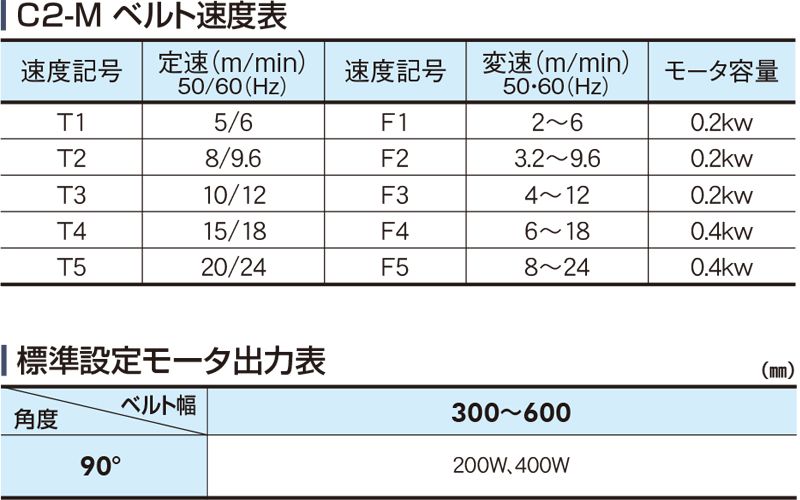

ベルト速度表 モータ出力表 C2-M ベルゴッチ ミニベルト ベルトコンベヤ カーブベルトコンベヤ
