ST ベルゴッチ（ミニベルト）セパレートテーブル　スチール製　軽量機種
コンベヤ＞ベルトコンベヤ＞ベルゴッチ＞カーブベルトコンベヤ
ST

セパレートテーブル

製品説明
ベルトコンベヤ末端のストックヤードや方向転換。またアッセンブリー後のターンコンベヤ等、効率的なラインレイアウトにご使用下さい。
・スチール製
・駆動ターンテーブル
・軽量機種

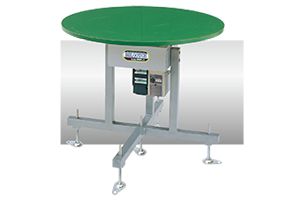

製品画像
型式の選び方

ST

ST：タイプ名

-

60

直径（㎝）

-

D

テーブル材質
D：デコラ（グリーン）
P：樹脂プレート

-

R

回転方向
R：時計方向
L：反時計方向

-

F1

回転数（RPMインバータ変速）

-

A40

A（AC100V単相）
B（AC200V単相）
C（AC200V三相）
↑PAGE　TOP
仕様

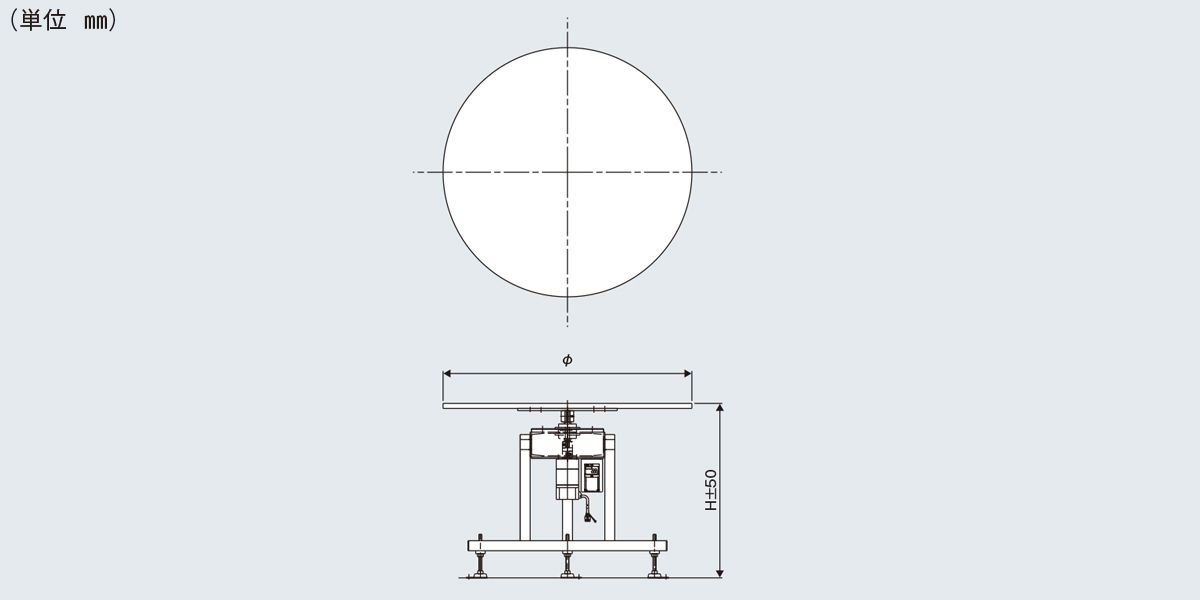

■図面 (※クリックして拡大)

■仕様

型式 ST
テーブル直径（Φ） 600・800・1000
テーブル表面材 D：デコラ（色：グリーン）
P：樹脂プレート（色：白）
機高 650H～1,000H　±50
回転数（r/min） F1：0.38～1.14
F2：0.76～2.28
F3：1.58～4.75
F4：3.16～9.5
搬送能力 F1、F2の時　20kg/台
F3、F4の時　10kg/台
モータ出力 40W
電源 AC100V（単相）、AC200V（単相）
AC200V（三相）
オプション 外周固定ガイド
※単位：㎜
※新ブラシレス変速モータは対応していません。
※インバータにつきましては写真と異なる場合があります。

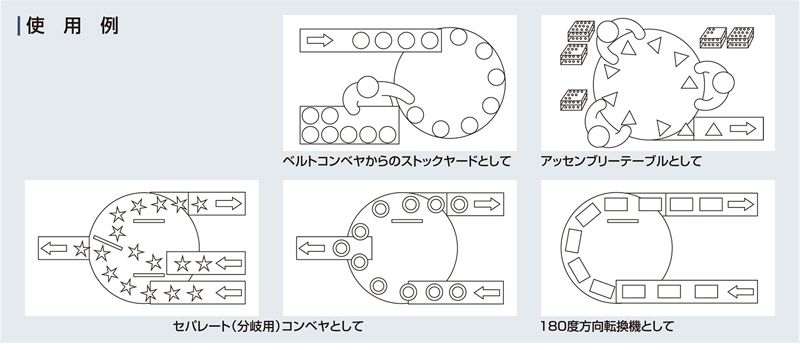

使用例　ST　ベルゴッチ　ミニベルト　ベルトコンベヤ　セパレートテーブル
