製品説明
入力から出力への効率が高く、同サイズのACモーターに比べ、約300％のトルクが得られ、ドライバー内の内部ボリューム設定により最大32段階の変速もできる、DCモーターローラです。
・ドライバーカードEZQUBE Eco-mode使用時
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ
・ドライバーカードEZQUBE Eco-mode使用時
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ

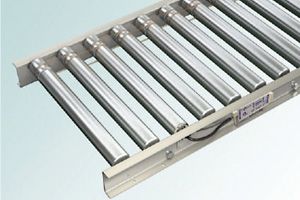

製品画像
DC-48HE-H
仕様

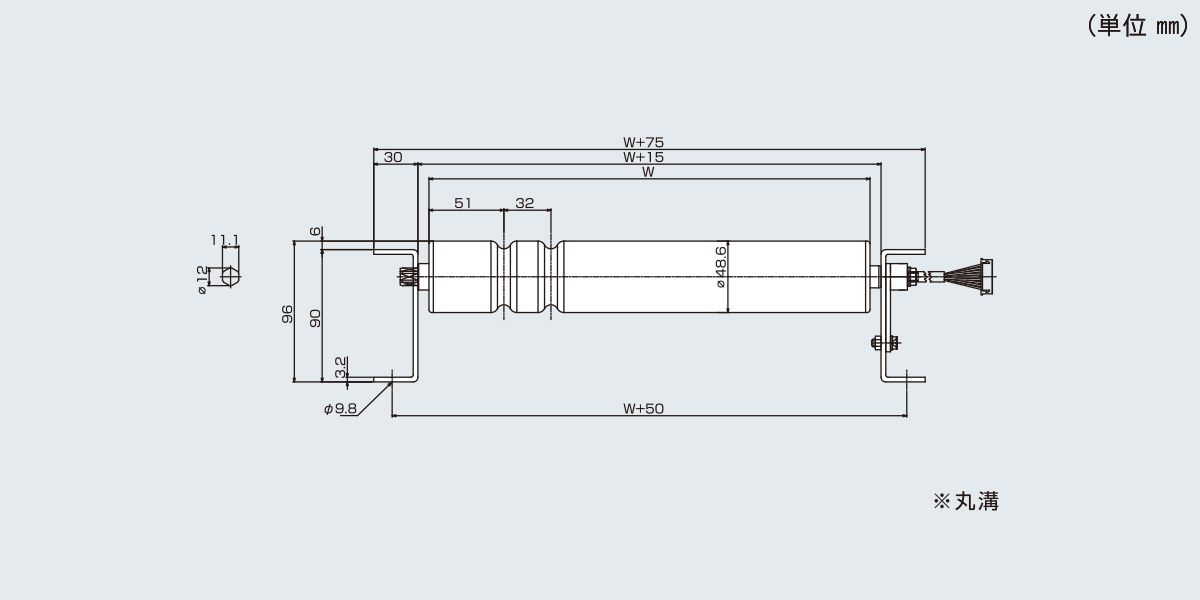

■図面
■仕様
| 型式 | DC-48HE-H |
|---|---|
| 駆動方式（連動方式） | モーターローラ（ウレタン製丸ベルト） |
| 補助ローラ（外径×肉厚×軸径） | 48.6×1.6×対辺11 六角パイプ軸 メッキ付き |
| ローラ幅(W) | 400～1,000 50とび |
| ローラピッチ(P) | (50) 75 100 150 |
| フレーム寸法 | ［90×30×3.2 |
| 機長(L) | 1,000（1,050） 1,500 2,000（1,950） 3,000 |
| 機幅 | ローラ幅＋75 |
| 搬送速度（V） m/min（周速） |
型式：最小：最大 45型：5.9：59.1 60型：8.0：80.8 75型：9.8：98.5 95型：12.9：130.1 |
| 電源・出力 | DC24V（直流） 40W/本 |
※単位：㎜
※ローラピッチ50は呼びピッチになります。
※機長 ( )内寸法は75ピッチの場合の機長になります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※ローラピッチ50は呼びピッチになります。
※機長 ( )内寸法は75ピッチの場合の機長になります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
