製品説明
コンベヤラインの途中に、人や台車が横断するスペースを設けることができます。上昇端・下降端にバネを用いて、衝撃を緩和し耐久性を上げております。持ち上げ重量6㎏以内を実現しました(ハネ上げ機長1,000L)。
・スチール製

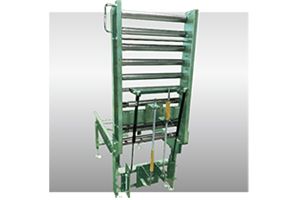

製品画像
型式の選び方
FHY
型式
-
500
ローラ幅
-
100
ローラピッチ
-
500
機高
仕様

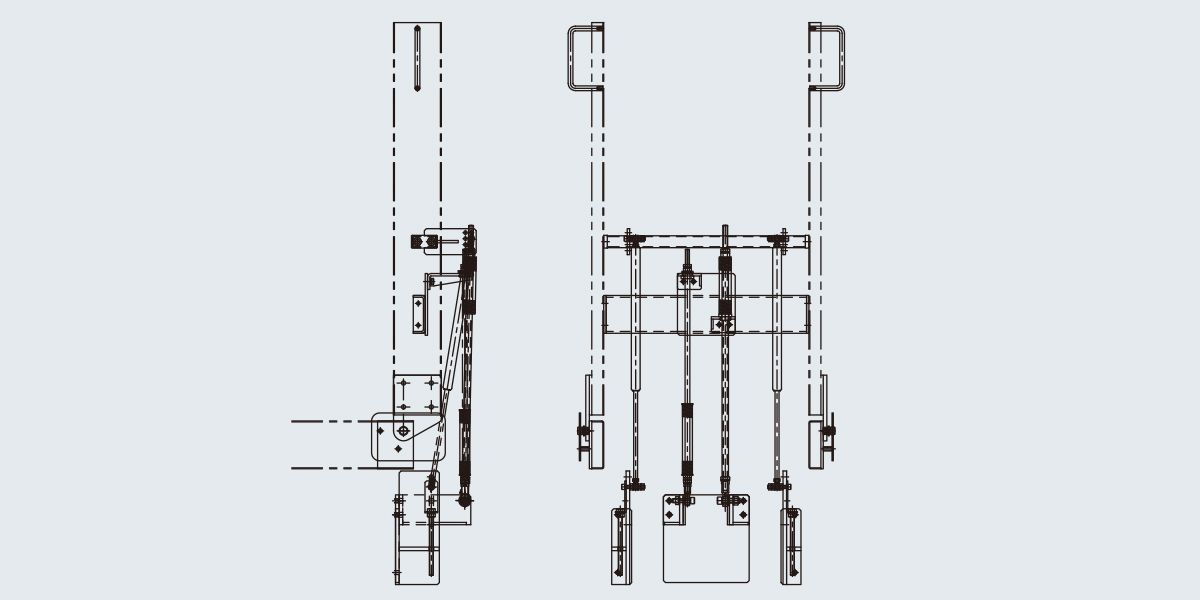

■図面

■仕様

型式 FHY
ローラ幅(W) Φ48×500~800W
ローラピッチ(P) 75 100
フレーム寸法 [120×30×2.3
ハネ上げ機長 1,000L
最低高さ(H) 400
有効幅
(ハネ上げ側1000L時)
828
取付可能機構 丸ベルト駆動コンベヤ、モータローラコンベヤ、フリーローラコンベヤ
※単位 ㎜

■その他

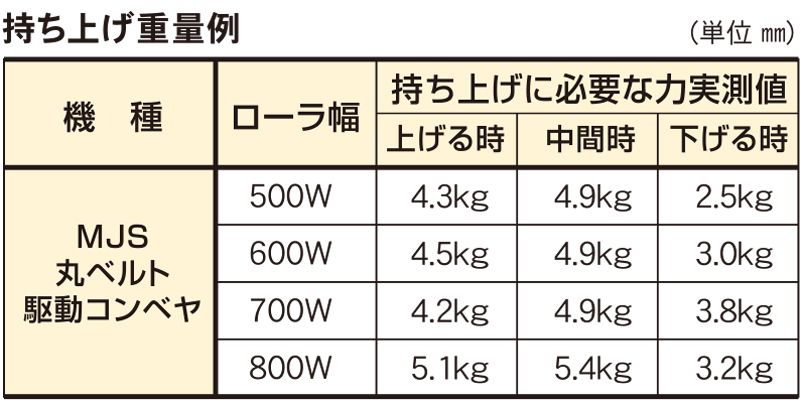

持ち上げ重量例 FHY ハネ上げユニット 駆動コンベヤ コンベヤ
