製品説明
軸一体型ローラをピロ受けで保持する重荷重用のコンベヤです。
シングル駆動タイプのため、ローラーの連動数を気にせず機長を延ばすことが可能です。
他のKPRシリーズに比べ幅広のローラーを使用することができます。
・スチール製
・チェーン伝達
・重量機種
シングル駆動タイプのため、ローラーの連動数を気にせず機長を延ばすことが可能です。
他のKPRシリーズに比べ幅広のローラーを使用することができます。
・スチール製
・チェーン伝達
・重量機種
製品画像

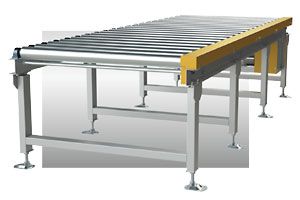

KPR-765010S

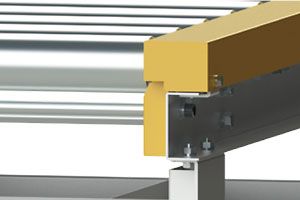

S駆動

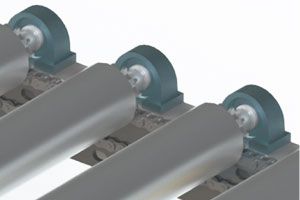

ピロ受け
仕様

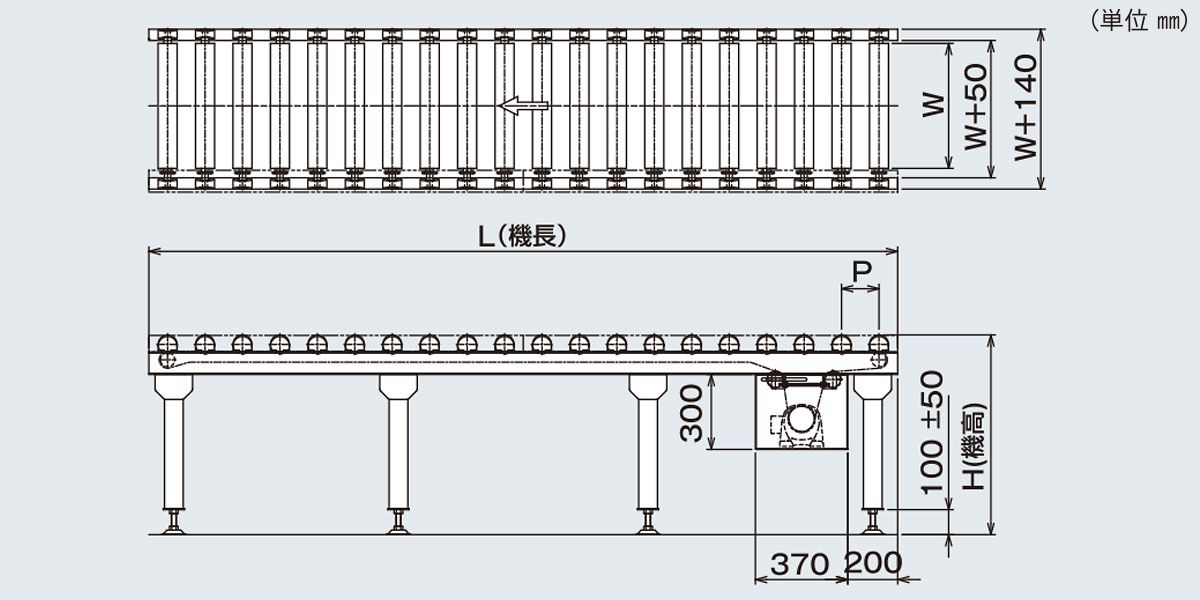

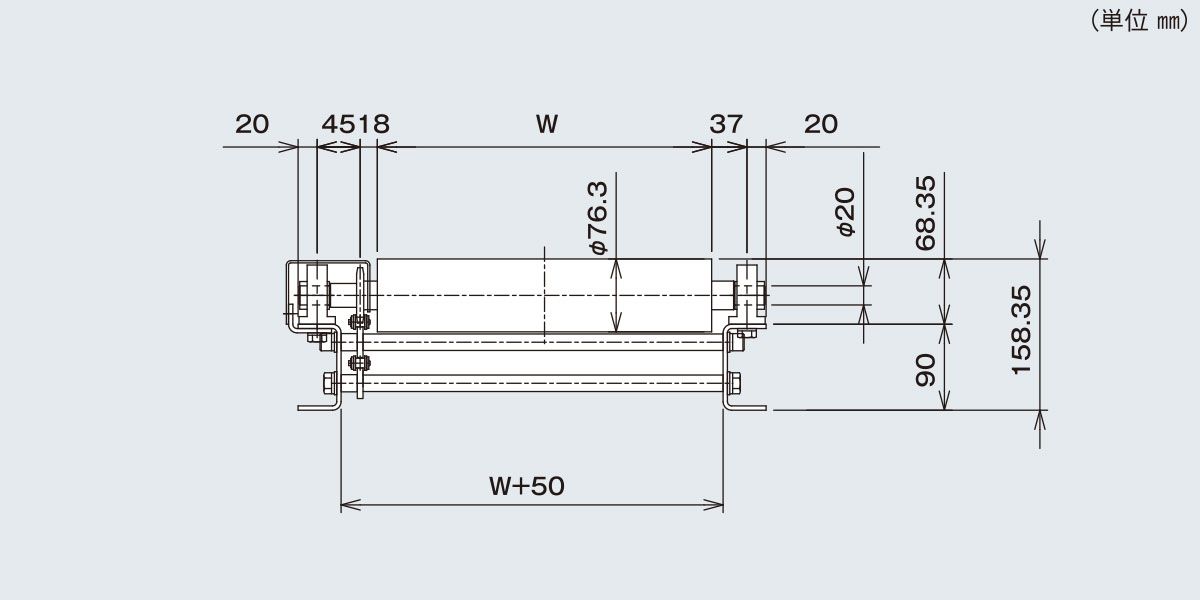

■図面
※脚間隔はワーク重量300kg/m以下の場合：1500mm以下、ワーク重量1000kg/m以下の場合：1000mm以下となります。
■仕様
| 型式 | KPR-765010S |
|---|---|
| 駆動方式 | チェーン駆動（＃50） |
| ローラ寸法（外形×肉厚×軸径） | 76.3×3.2×25（20）メッキなし |
| ローラ幅（W） | 300～2,000 |
| ローラピッチ（P） | 100 150 200 |
| フレーム寸法 | [90×45×4.5 |
| スプロケット(ローラ部) | ♯40×15丁SW |
| 機長（L） | max6,000 |
| 機幅 | ローラ幅+140 |
| 機高 (H) | min600 |
| 搬送能力(kg/m) | max1,000 |
| 最大搬送能力(kg/台) | max1,300 |
| 搬送速度（m/min） | max10 |
| モーター出力(kW) | 0.2 0.4 0.75 |
| 電源 | AC200V(三相) |
※単位：mm
※仕様条件の組合せにより仕様内容が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
■その他
