最新更新日 2019年01月30日
製品説明
伸びる・縮む・曲がる・高く・低く、一台のコンベヤで搬送レイアウトにあわせてアクティブに、かつフレキシブルにご使用いただける便利な一台です。
・スチール製
・モーターローラ伝達
・中量機種
・スチール製
・モーターローラ伝達
・中量機種

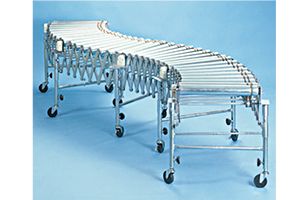

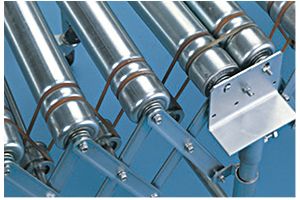

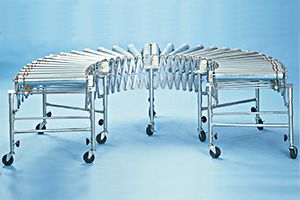

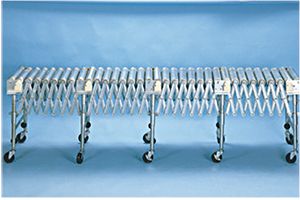

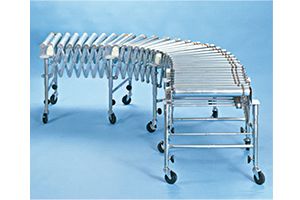

製品画像
型式の選び方
ACDC型式を表す
|
- |
2,000(L)機長(㎜)
|
- |
60(P)ローラピッチ(㎜)
|
- |
600(H)機高(㎜)ローラ上面
|
仕様

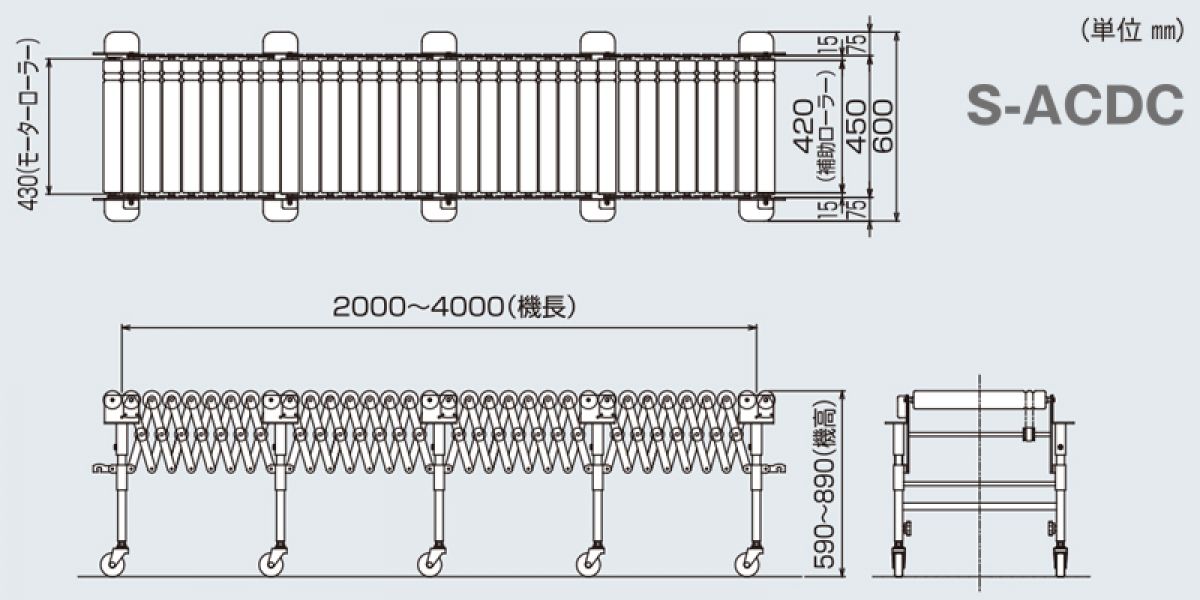

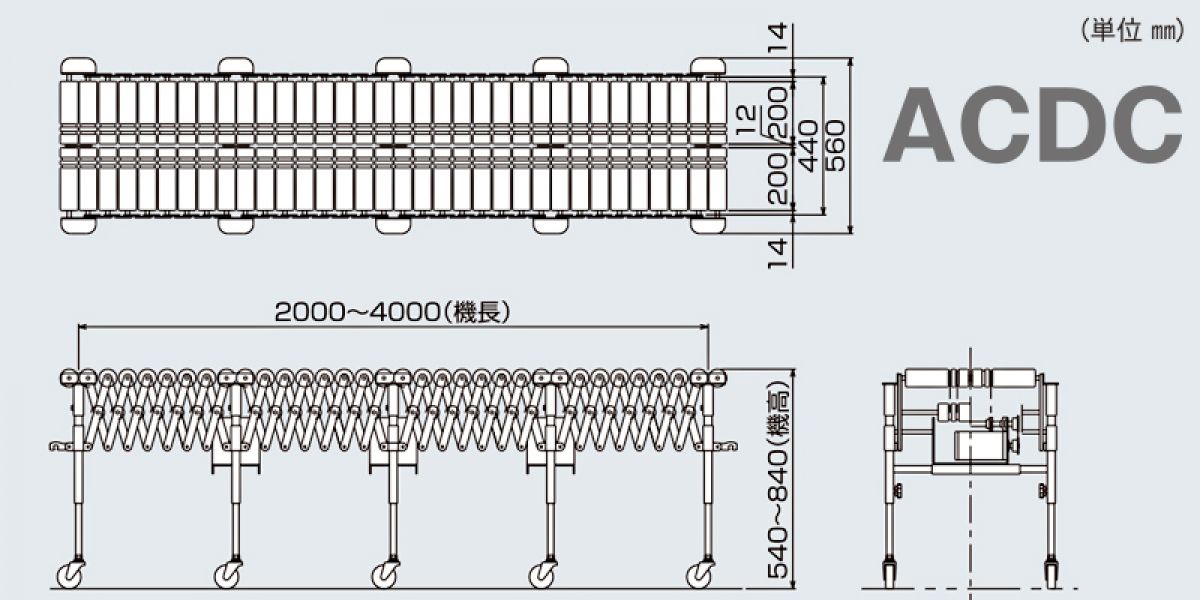

■図面
■仕様
| 型式 | ACDC | S-ACDC |
|---|---|---|
| 駆動方式 | 丸ベルト連動 | モーターローラ駆動（丸ベルト連動） |
| ローラ寸法 （外径×ローラ幅×軸径） | 57×200×12 2列 メッキ付 | 57×420×12 メッキ付 |
| ローラピッチ（P） | 60～130 | 60～130 |
| 機長（L） | 2,000～4,000 | 2,000～4,000 |
| 外幅 | 560 | 600 |
| 機高（H） | 540～840 | 590～890 |
| 脚数 | 5 （φ75キャスター付） | 5 （φ75キャスター付） |
| 搬送能力 （kg/台） | max30 | max30 |
| 搬送速度 m/min （定格時） | 8/10・16/20 | 型式 ：50/60Hz 05型 ：5.3/6.2 07型 ：7.2/8.5 10型 ：8.8/10.4 15型 ：14.7/17.2 17型 ：18.0/21.0 |
| モーター出力 （W）・電源 | 90×3台［単相100V・単相200V・三相200V］ | 入力（50/60Hz） 40/39［三相200V］ |
| 製品自重（kg） | 150 | 110 |
※単位 ㎜
■その他
