製品説明
信頼性が高い搬送ができるチェーン式駆動コンベヤ。
・スチール製
・チェーン伝達
・中量機種
・90フレームシリーズ
・スチール製
・チェーン伝達
・中量機種
・90フレームシリーズ
型式の選び方
AKJR型式を表す
|
- |
57ローラ外径(mm)※ほぼ中心を示す
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
中心R1200 (内R900)カーブR(mm)
|
- |
500(W)ローラ幅(mm)
|
× |
75(P)ローラピッチ(mm)※ほぼ中心値を示す
|
× |
750(H)機高(mm) ローラ上面
|
× |
90(°)角度(θ°)
|
仕様
■図面
■仕様
| 型式 | AKJR-4010S | AKHR-4010S |
|---|---|---|
| 駆動方式 | チェーン駆動（♯40） | チェーン駆動（♯40）（ハネ上げ部モーターローラ） |

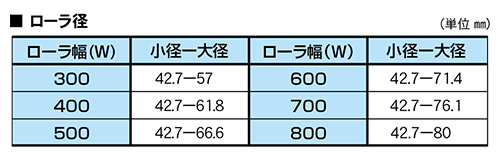

| ローラ寸法（小径×大径×軸径） | 42.7×57～80×12 メッキ付 | 57.2 ×2.1×12 メッキ付（モーターローラSST-57B） |
| ローラ幅（W） | 300～800 50とび | 350～1,000 50とび |
| ローラピッチ（P） | ▲75 ▲100 | 75 100 |
| フレーム寸法 | [90×30×3.2 | [90×30×3.2 |
| スプロケット(ローラ部) | ♯40×10丁S（内駆動） | ♯40×10丁S |
| カーブ内半径 (R)×角度 | 900×60° | - |
| 機 長（L） | - | max8,000 |
| 機 幅 | ローラ幅+90 | ローラ幅+90 |
| 機 高 (H) | min450 | min450 |
| 搬送能力（kg/台） | max100 | max100 |
| 搬送速度V（m/min） | max25 | max25 |

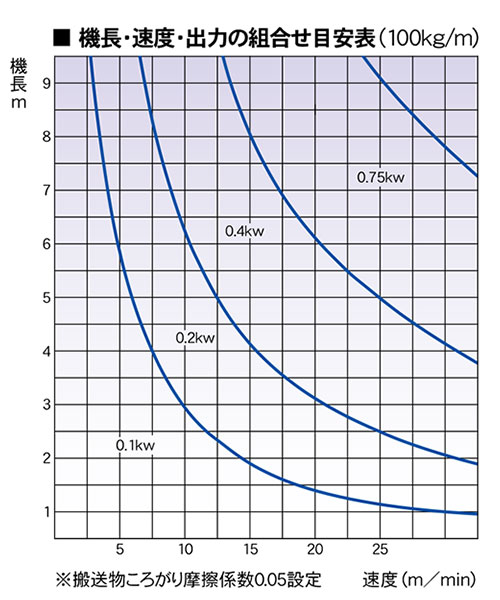

| モーター出力(kW) | 0.2 0.4（速度17～25m/min間） | 0.2 0.4 0.75（モーターローラ50/60Hz:33/27W） |
| 電 源 | AC200V三相 | AC200V三相 |
▲呼称中心ピッチ(カーブのローラ中心ピッチはローラ幅のサイズで変わります。)
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※AKJRのストレートローラはΦ42を使用しております。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※AKJRのストレートローラはΦ42を使用しております。
■その他

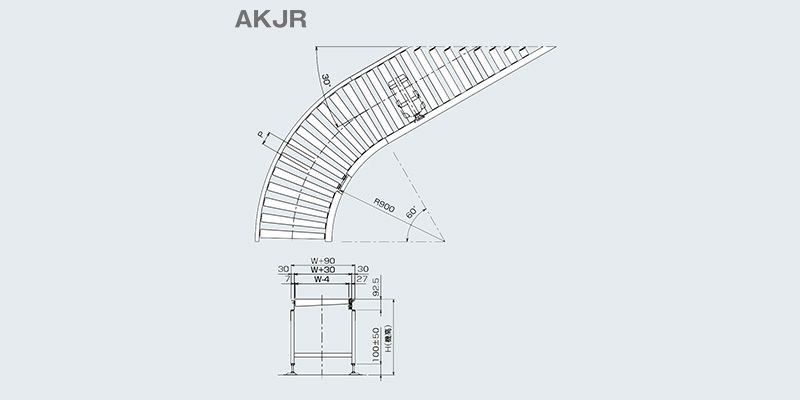

AKJR

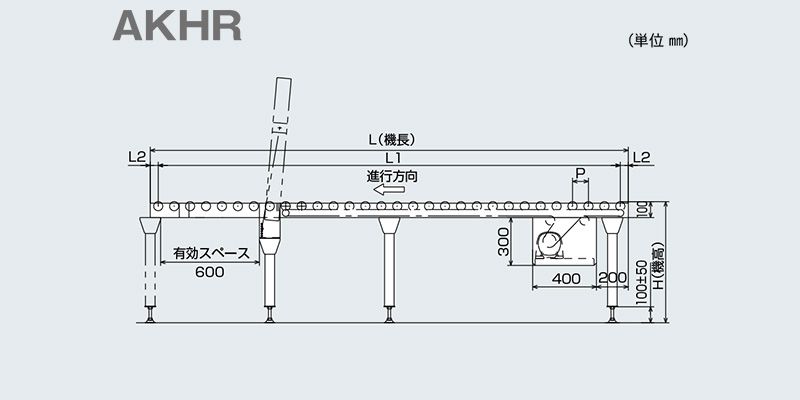

AKHR
