製品説明
重荷重搬送に最適なピロ受け型ローラコンベヤです。
・スチール製

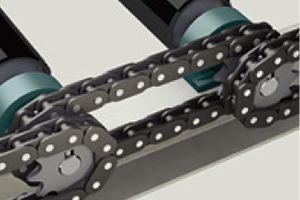

・チェーン伝達
・重量機種
・スチール製
・チェーン伝達
・重量機種
製品画像
AKPR-765013SW
AKPR-765013SW
型式の選び方
AKPR型式を表す
|
- |
76ローラ外径(mm)
|
- |
50チェーン番号
|
- |
13スプロケット歯数
|
- |
SWスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

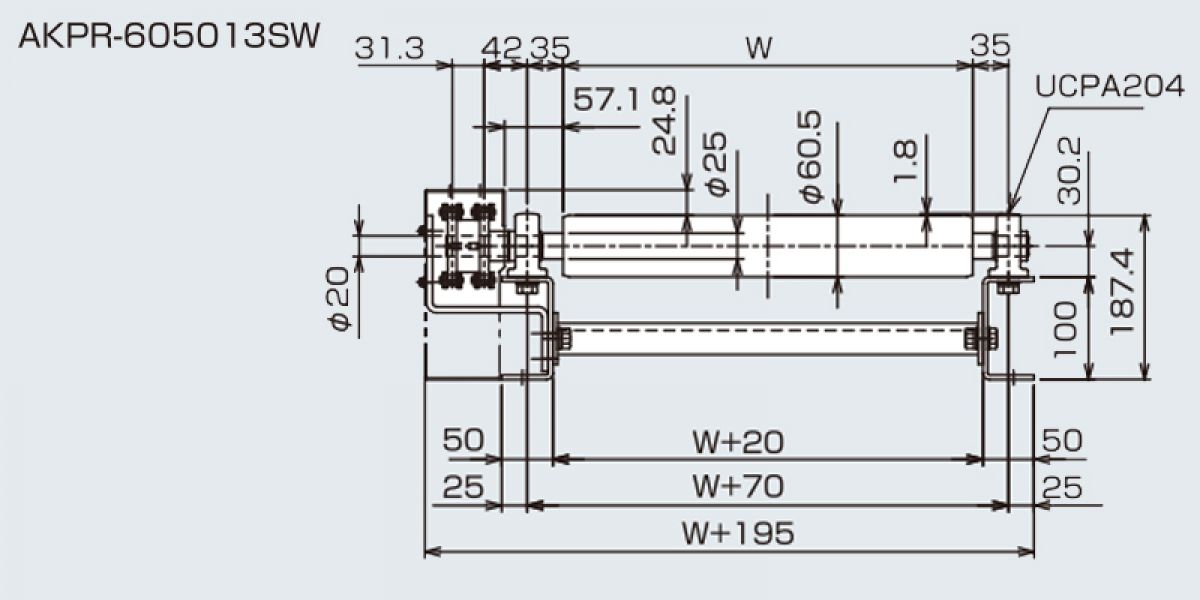

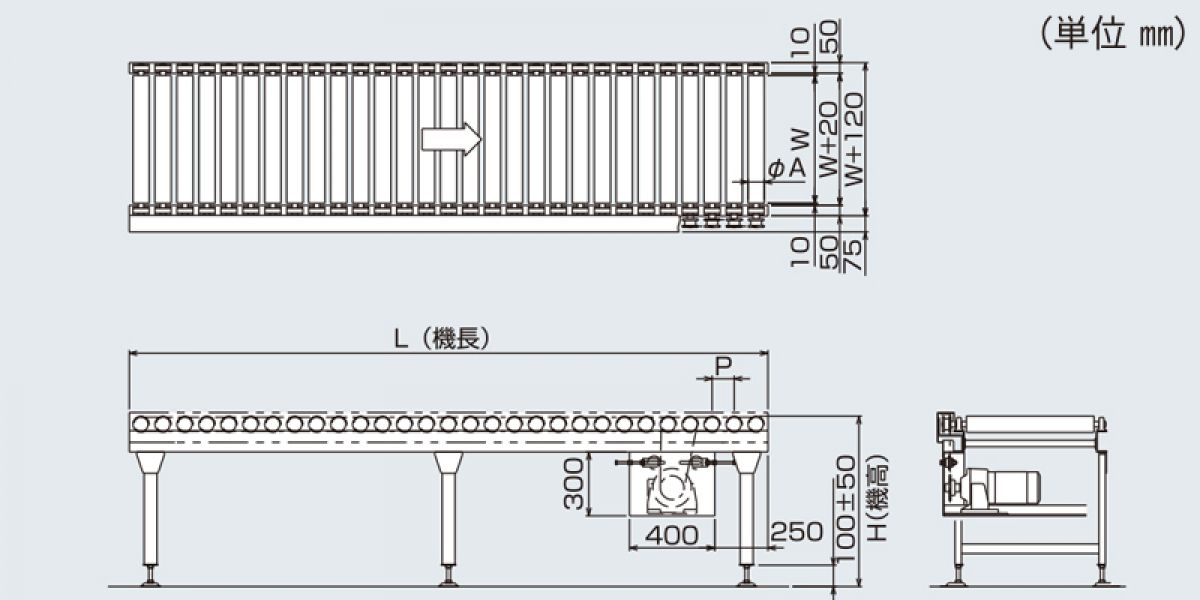

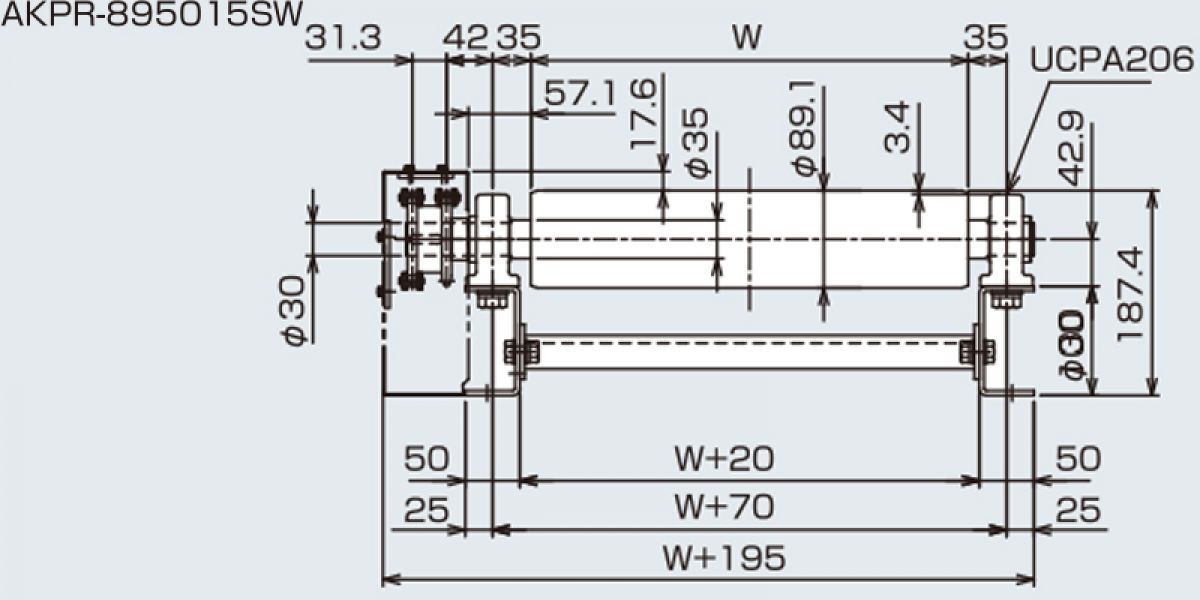

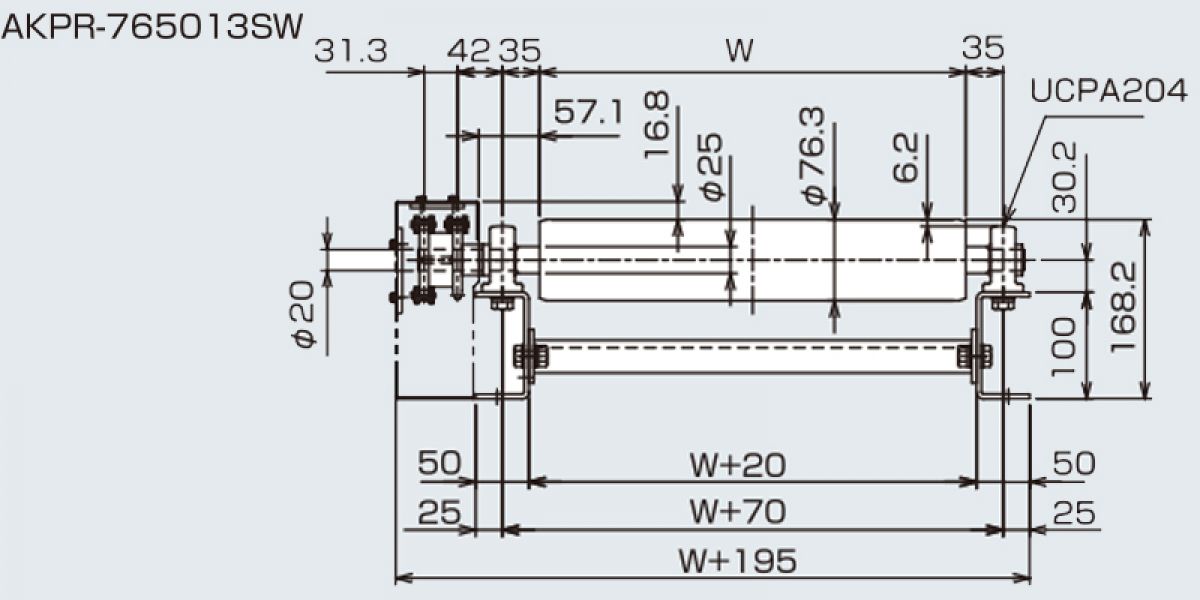

■図面
■仕様
| 型式 | AKPR-605013SW | AKPR-765013SW | AKPR-765013SWΦ30仕様 | AKPR-895015SW |
|---|---|---|---|---|
| 駆動方式 | チェーン駆動(♯50) | チェーン駆動(♯50) | チェーン駆動(♯50) | チェーン駆動(♯50) |
| ローラ寸法（外形×肉厚×軸径） | 60.5×3.8×20 メッキなし | 76.3×4.2×20 メッキなし | 76.3×4.2×30(25) メッキなし | 89.1x4.2×30 メッキなし |
| ローラ幅（W） | 300～1,200 50とび | 300～1,200 50とび | 300～1,200 50とび | 300～1,200 50とび |
| ローラピッチ（P） | 75 100 150 200 | 100 150 200 | 100 150 200 | 100 150 200 |
| フレーム寸法 | [100×50×4.5 | [100×50×4.5 | [100×50×4.5 | [100×50×4.5 |
| スプロケット（ローラ部） | ♯50×13丁SW | ♯50×13丁SW | ♯50×13丁SW | ♯50×15丁SW |
| 機 長（L） | max4,000 | max4,000 | max4,000 | max4,000 |
| 機 幅 | ローラ幅+195 | ローラ幅+195 | ローラ幅+195 | ローラ幅+195 |
| 機 高 (H) | min550 | min550 | min550 | min550 |
| 搬送能力(kg/m) | max500 | max500 | max700 | max1,000 |
| 最大搬送能力（kg/台 | max500 | max500 | max700 | max1,000 |
| 搬送速度V（m/min） | max10 | max10 | max10 | max10 |
| モーター出力(kW) | 0.2 | 0.2 | 0.2 | 0.2(速度～6m/minまで) 0.4(速度7～10m/min間) |
| 電 源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |

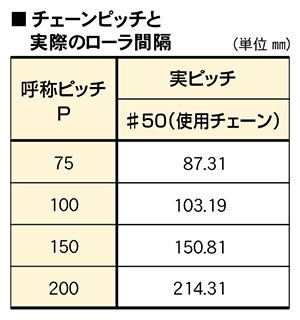

※チェーンピッチによりローラピッチは多少±いたします。
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
■その他
ダウンロード
AKPR-605013SW
AKPR-765013SW
AKPR-895015SW
