製品説明
連続的な搬送と安定した90度方向転換ができるカーブコンベヤです。
・スチール製
・チェーン伝達
・中量機種
・90フレームシリーズ
・スチール製
・チェーン伝達
・中量機種
・90フレームシリーズ

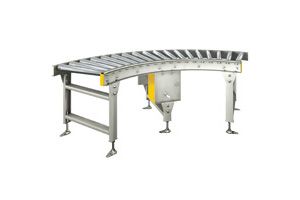

製品画像
AKTR-4010S
型式の選び方
AKTR型式を表す
|
- |
57ローラ外径(mm)※ほぼ中心を示す
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
中心R1200 (内R900)カーブR(mm)
|
- |
500(W)ローラ幅(mm)
|
× |
75(P)ローラピッチ(mm)※ほぼ中心値を示す
|
× |
750(H)機高(mm) ローラ上面
|
× |
90(°)角度(θ°)
|
仕様

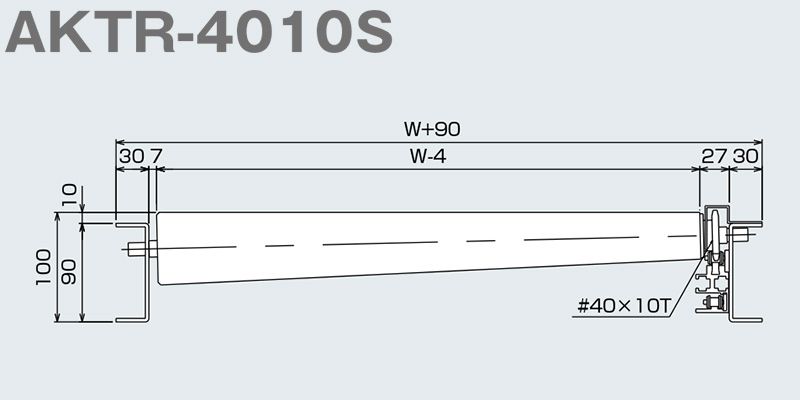

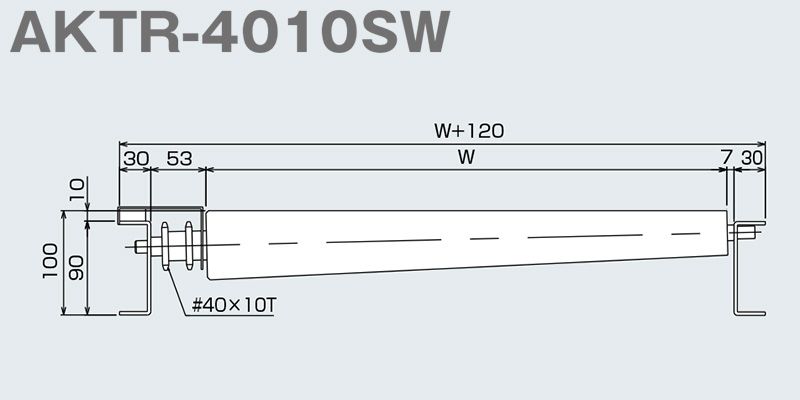

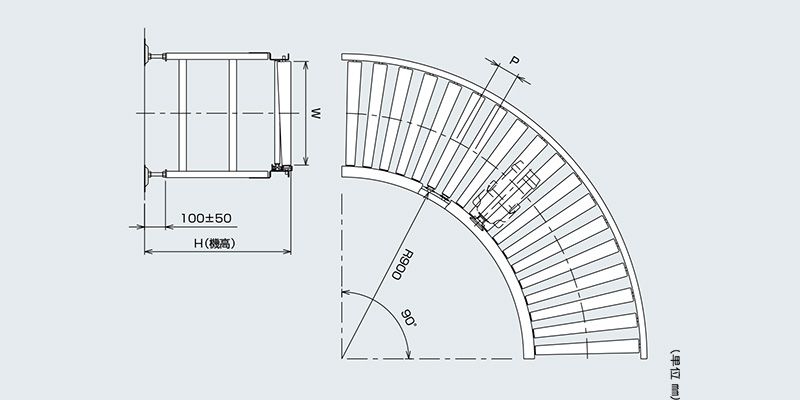

■図面
■仕様
| 型式 | AKTR-4010S | AKTR-4010SW | AKTR-574010S | AKTR-574010SW |
|---|---|---|---|---|
| 駆動方式 | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯50） | チェーン駆動（♯50） |

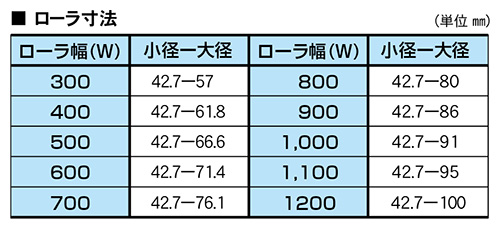

| ローラ寸法（小径×大径×軸径） | 42.7×57～100×12 メッキ付 | 42.7×57～100×12 メッキ付 | 42.7×57～100×12 メッキ付 | 42.7×57～100×12 メッキ付 |
| ローラ幅（W） | 300～1,200 50とび | 300～1,200 100とび | 300～1,200 50とび | 300～1,200 100とび |
| ローラピッチ（P） | ▲75 ▲100 | ▲75 ▲100 | ▲75 ▲100 | ▲75 ▲100 |
| フレーム寸法 | [90×30×3.2 | [90×30×3.2 | [90×30×3.2 | [90×30×3.2 |
| スプロケット(ローラ部) | ♯40×10丁S（内駆動） | ♯40×10丁SW（外駆動） | ♯50×10丁S（内駆動） | ♯50×10丁SW（外駆動） |
| カーブ内半径（R）×角度 | 900×90° 60° 45° | 900×90° 60° 45° | 900×90° 60° 45° | 900×90° 60° 45° |
| 機 幅 | ローラ幅+90 | ローラ幅+120 | ローラ幅+120 | ローラ幅+120 |
| 機 高(H) | min450 | min450 | min450 | min450 |
| 搬送能力(kg/台) | max100 | max100 | max100 | max100 |
| 搬送速度V（m/min） | max25 | max25 | max25 | max25 |
| モーター出力(kW) | 0.2 0.4（速度17～25m/min間） | 0.2 0.4（速度17～25m/min間） | 0.2 0.4（速度17～25m/min間） | 0.2 0.4（速度17～25m/min間） |
| 電 源 | AC200V三相 | AC200V三相 | AC200V三相 | AC200V三相 |
▲呼称中心ピッチ(カーブのローラ中心ピッチはローラ幅のサイズで変わります。）
※SW型はチェーンピッチによりローラピッチは多少±いたします。
※ローラ幅800Wより広いローラはローラピッチ100P以上になります。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※SW型はチェーンピッチによりローラピッチは多少±いたします。
※ローラ幅800Wより広いローラはローラピッチ100P以上になります。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
