最新更新日 2019年01月30日
製品説明
倍速搬送になるためチェーン速度が低速なため低騒音でアキュームが可能です。
・アルミフレーム
・中量機種
・バリコンシリーズ
・アルミフレーム
・中量機種
・バリコンシリーズ

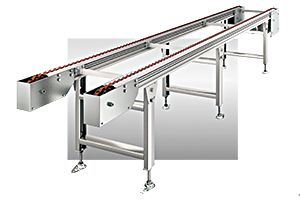

製品画像
BCB-50
アルミ製標準脚もございます。
アルミ製標準脚もございます。
型式の選び方
BCB型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
500(W)チェーン幅(㎜)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

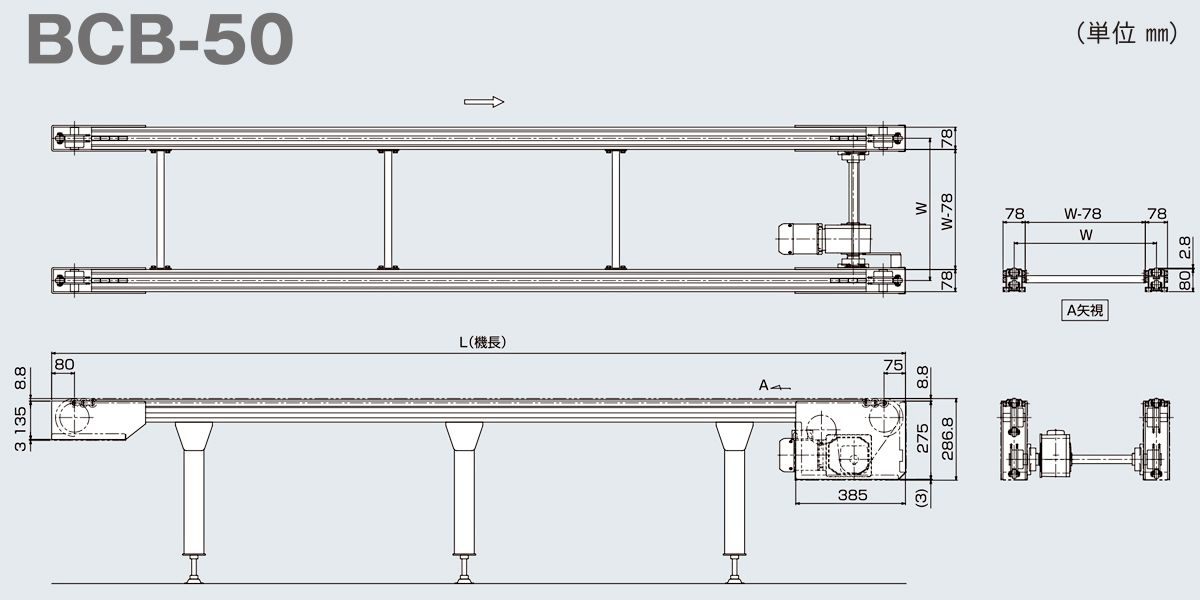

■図面
■仕様
| 型式 | BCB-40 | BCB-50 | BCB-60 |
|---|---|---|---|
| 使用チェーン | RF2040VRP-A | RF2050VRP-A | RF2060VRP-A |
| チェーン幅 | min300 | min350 | min400 |
| フレーム | ｱﾙﾐ押し出し成形 | ｱﾙﾐ押し出し成形 | ｱﾙﾐ押し出し成形 |
| 機長(L) | max10,000 | max10,000 | max10,000 |
| 機幅 | チェーン幅+63 | チェーン幅+78 | チェーン幅+95 |
| 機高(H) | min500 | min500 | min500 |
| 搬送能力(kg/m) | max40 | max60 | max80 |
| 搬送速度(m/min) | max30 | max30 | max30 |
| モーター容量(kw) | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますので、ご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますので、ご相談下さい。
ダウンロード
BCB-40
BCB-50
BCB-60
