製品説明
連続走行するチェーンコンベヤに樹脂コロがついたBCK型は、搬送したり一時停止したりが自由自在にできるフリーフローコンベヤです。
・アルミフレーム
・中量機種
・バリコンシリーズ
・アルミフレーム
・中量機種
・バリコンシリーズ

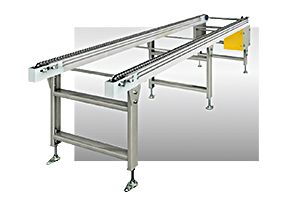

製品画像
BCK-0
アルミ製標準脚もございます。
アルミ製標準脚もございます。
型式の選び方
BCK-0型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
500(W)チェーン幅(㎜)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

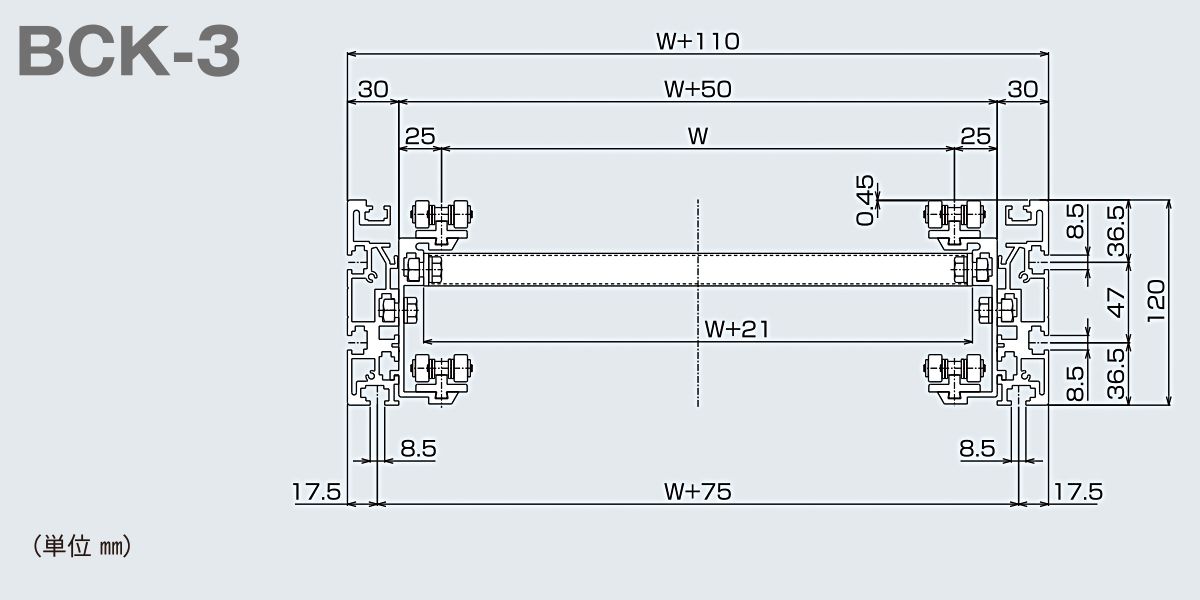

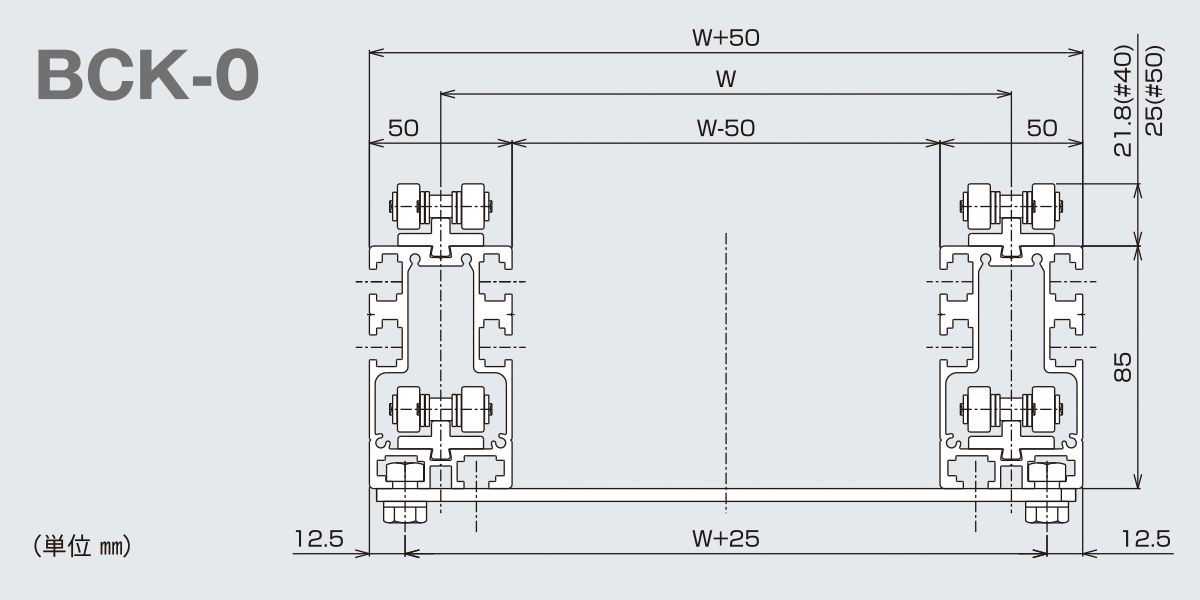

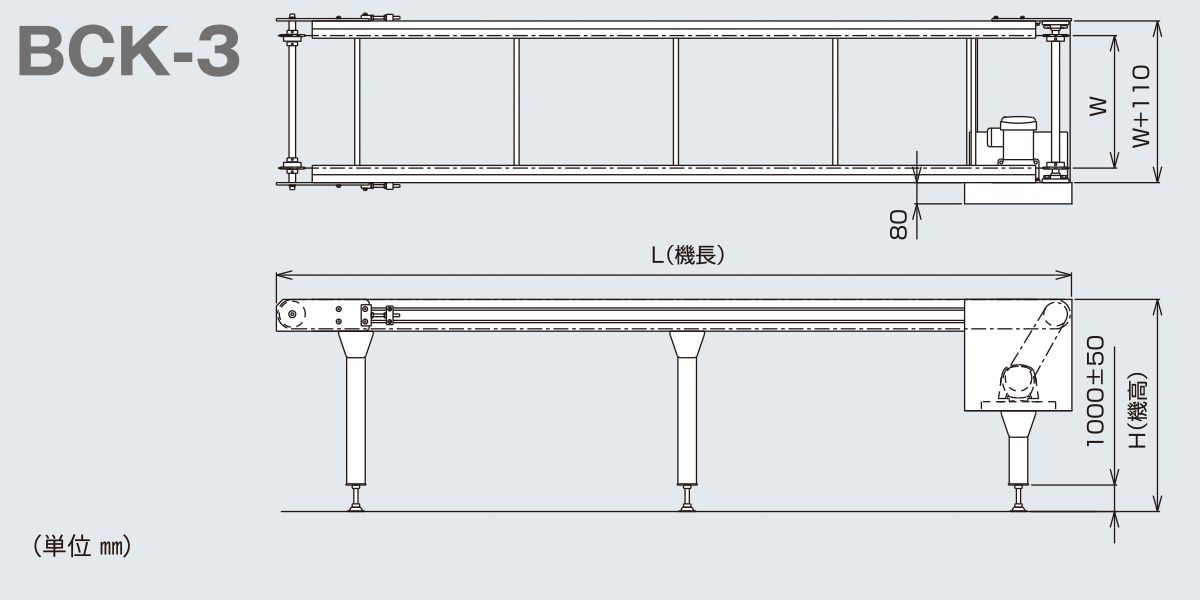

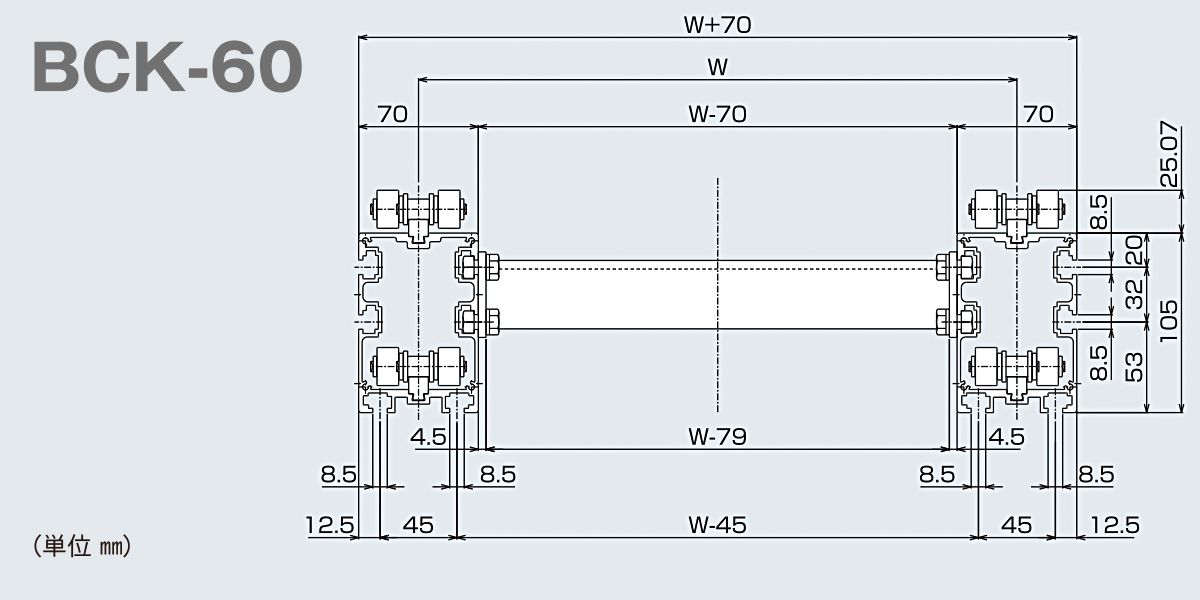

■図面
■仕様
| 型式 | BCK-0 | BCK-3 | BCK-60 |
|---|---|---|---|
| 使用チェーン | ＃40 ＃50 千鳥型 樹脂ｺﾛ付 | ＃40 千鳥型 樹脂ｺﾛ付 | ＃60 千鳥型 樹脂ｺﾛ付 |
| チェーン幅 | min200 | min300 | min500 |
| フレーム | ｱﾙﾐ押し出し成形 | ｱﾙﾐ押し出し成形 | ｱﾙﾐ押し出し成形 |
| 機長(L) | max10,000 | max10,000 | max10,000 |
| 機幅 | チェーン幅+50 | チェーン幅+110 | チェーン幅+70 |
| 機高(H) | min450 | min500 | min500 |
| 搬送能力(kg/m) | #40:max40 #50:max50 | #40:max40 | max500 |
| 搬送速度(m/min) | max20 | max20 | max10 |
| モーター容量(kw) | 0.1・0.2・0.4・0.75 | 0.1・0.2・0.4・0.75 | 0.4・0.75・1.5 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※メッキ付チェーン、ステンレス製チェーンも制作できます。
※標準以外の仕様も製作いたしておりますので、ご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※メッキ付チェーン、ステンレス製チェーンも制作できます。
※標準以外の仕様も製作いたしておりますので、ご相談下さい。
