駆動コンベヤ>アルミフレーム製樹脂スラットコンベヤ

BPS-1
BPS-2
BPS-3

製品説明
BPS型は2条のRS50チェーンに樹脂製のスラットカバーを取り付けたキャタピラベルトを搬送面とする上品なコンベヤです。スラットカバーは250mmとなっており、条数を増やし幅を広げることが出来ます。250、500、750幅とベルトコンベヤの様にお使い頂くことも可能です。
・アルミフレーム
・中量機種
・バリコンシリーズ

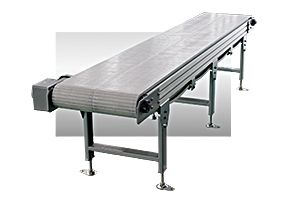

製品画像
型式の選び方
BPS
型式を表す
-
3,000(L)
機長(㎜)
-
500(W)
スラット幅(㎜)
-
500(H)
機高(㎜)ローラ上面
仕様

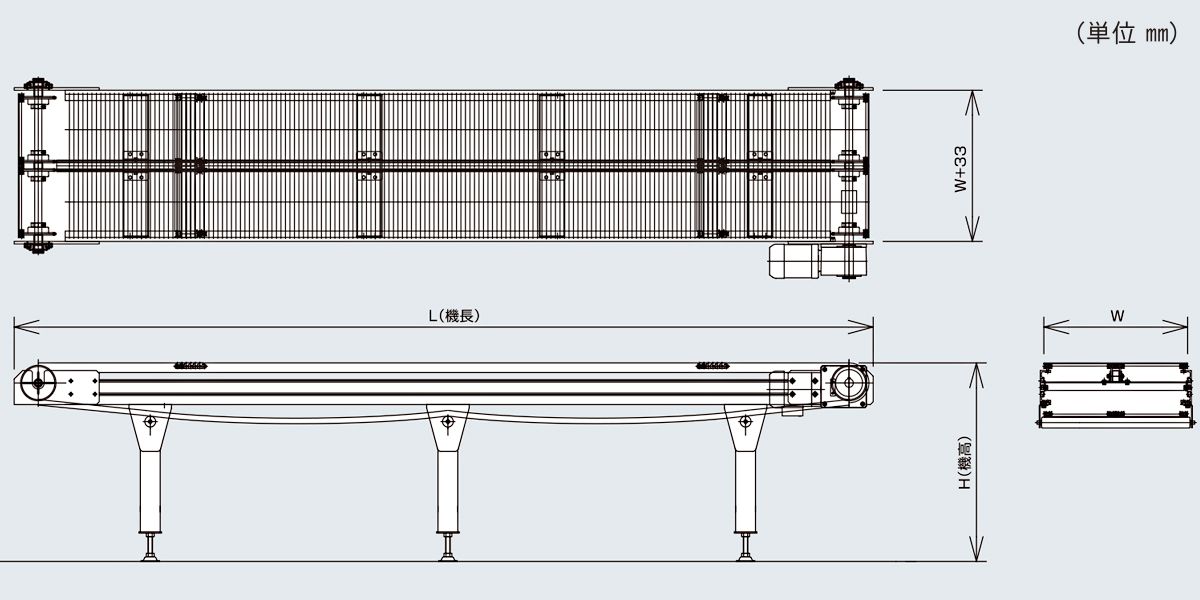

■図面



■仕様

型式 BPS-1 BPS-2 BPS-3
使用チェーン キャタピラベルトRS50(グリーン)(ホワイト) キャタピラベルトRS50(グリーン)(ホワイト) キャタピラベルトRS50(グリーン)(ホワイト)
スラット幅(W) 呼称250㎜ 500㎜ 750㎜ 呼称250㎜ 500㎜ 750㎜ 呼称250㎜ 500㎜ 750㎜
フレーム アルミ押し出し成形 アルミ押し出し成形 アルミ押し出し成形
機長(L) max10,000 max10,000 max10,000
機幅 単列W+28、2条W+33、3条W+38 単列W+28、2条W+33、3条W+38 単列W+28、2条W+33、3条W+38
機高(H) min450 min450 min450
搬送能力(kg/m) 単列max30、2条max40、3条max50 単列max30、2条max40、3条max50 単列max30、2条max40、3条max50
搬送速度(m/min) max20 max20 max20
モーター容量(kw) 0.1 0.2 0.4 0.75 0.1 0.2 0.4 0.75 0.1 0.2 0.4 0.75
電源 AC200V(三相) AC200V(三相) AC200V(三相)
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますので、ご相談下さい。

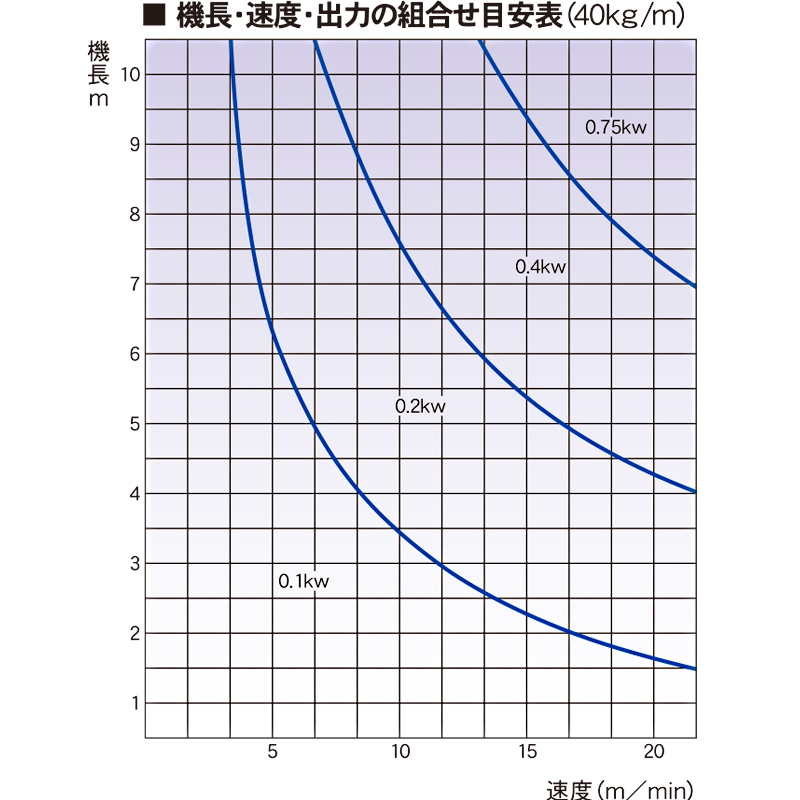

■その他
