最新更新日 2019年01月30日
製品説明
BRS型は連続走行するホローピンチェーンにローが付いたローラスラットコンベヤです。
・アルミフレーム
・チェーン伝達
・アキューム機能
・中量機種
・バリコンシリーズ
また、ローラコンベヤ・ベルトコンベヤでは搬送が困難な搬送物に板スラット型BFB型もございます。
・アルミフレーム
・チェーン伝達
・中量機種
・バリコンシリーズ
・アルミフレーム
・チェーン伝達
・アキューム機能
・中量機種
・バリコンシリーズ
また、ローラコンベヤ・ベルトコンベヤでは搬送が困難な搬送物に板スラット型BFB型もございます。
・アルミフレーム
・チェーン伝達
・中量機種
・バリコンシリーズ
製品画像

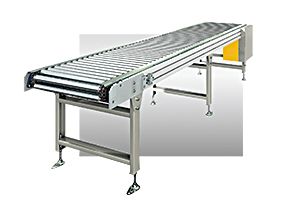

BRS型
アルミ製標準脚もあります。
アルミ製標準脚もあります。
型式の選び方
BRS型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
76(P)ローラピッチ(㎜)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

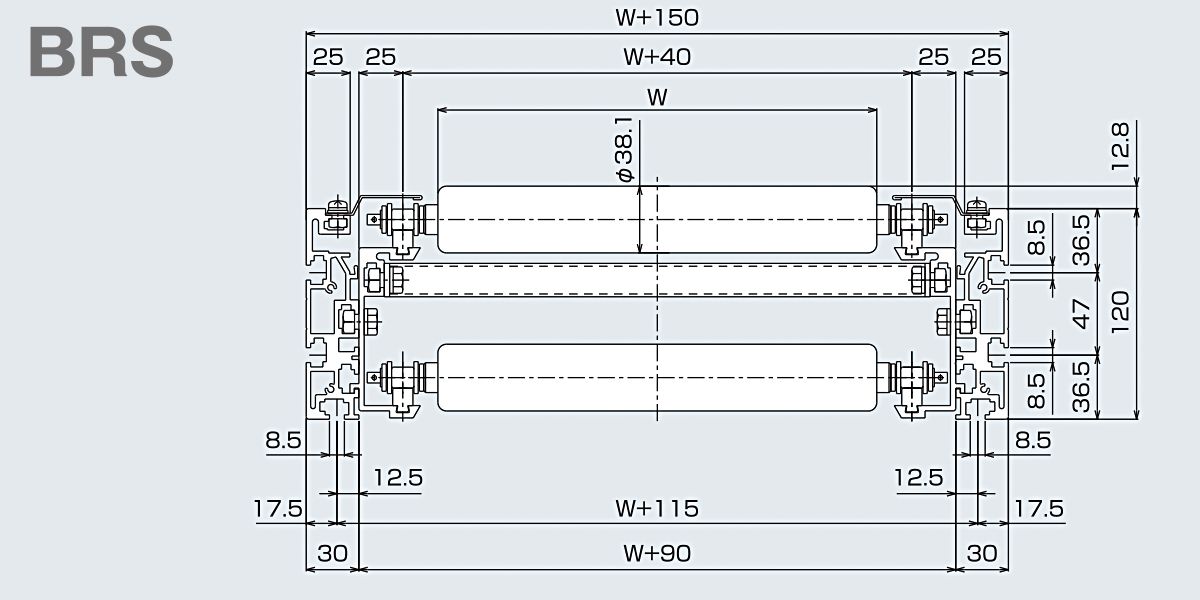

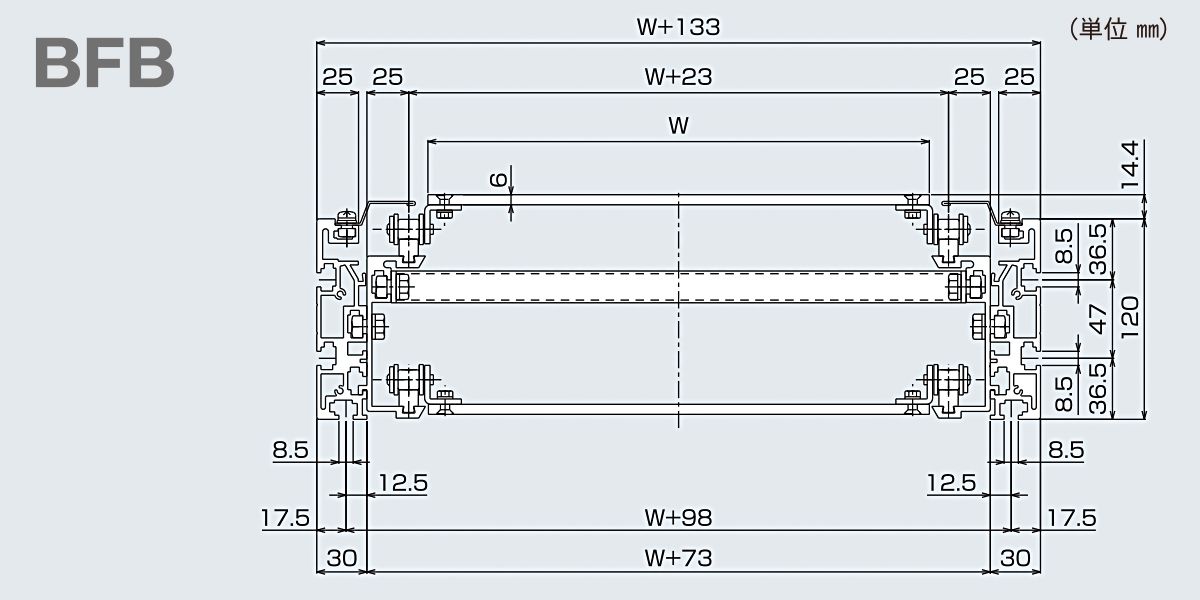

■図面
■仕様
| 型式 | BRS ローラスラットコンベヤ | BFB 板スラットコンベヤ |
|---|---|---|
| 駆動方式 | チェーン駆動（＃60ホローピンチェーン） | チェーン駆動（RF2060A2アタッチ付） |
| ローラ寸法 外径×肉厚×軸径 | 38.1×1.6×6 メッキ付 | max600 |
| ローラ幅(W) | max600 | FB6×32（角パイプ製作可能） |
| ローラピッチ(P) | 57・76・114・152 | 38・76・114 |
| フレーム | アルミ押し出し成形 | アルミ押し出し成形 |
| 機長(L) | max10,000 | max10,000 |
| 機幅 | ローラ幅+150 | プレート幅+133 |
| 機高(H) | min500 | min500 |
| 搬送能力(kg/m) | max50 | max50 |
| 搬送速度(m/min) | max20 | max20 |
| モーター容量(kw) | 0.1・0.2・0.4・0.75 | 0.1・0.2・0.4・0.75 |
| 電源 | AC200V（三相） | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますので、ご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますので、ご相談下さい。
■その他
