最新更新日 2019年01月30日
製品説明
入力から出力への効率が高く、同サイズのACモーターに比べ、約300％のトルクが得られ、ドライバー内の内部ボリューム設定により1：5の変速もできる、DCモーターローラーです。
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ
・スチール製
・モーターローラ伝達
・中量機種
・［90フレームタイプ

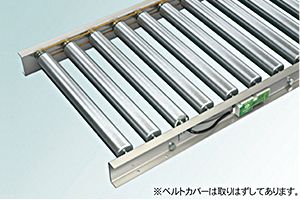

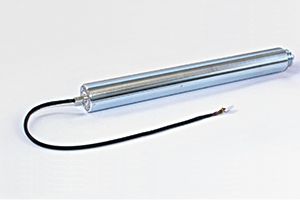

製品画像
型式の選び方
DC-57B型式及びローラ径
|
- |
1,000(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
100(P)ローラピッチ(㎜)
|
仕様

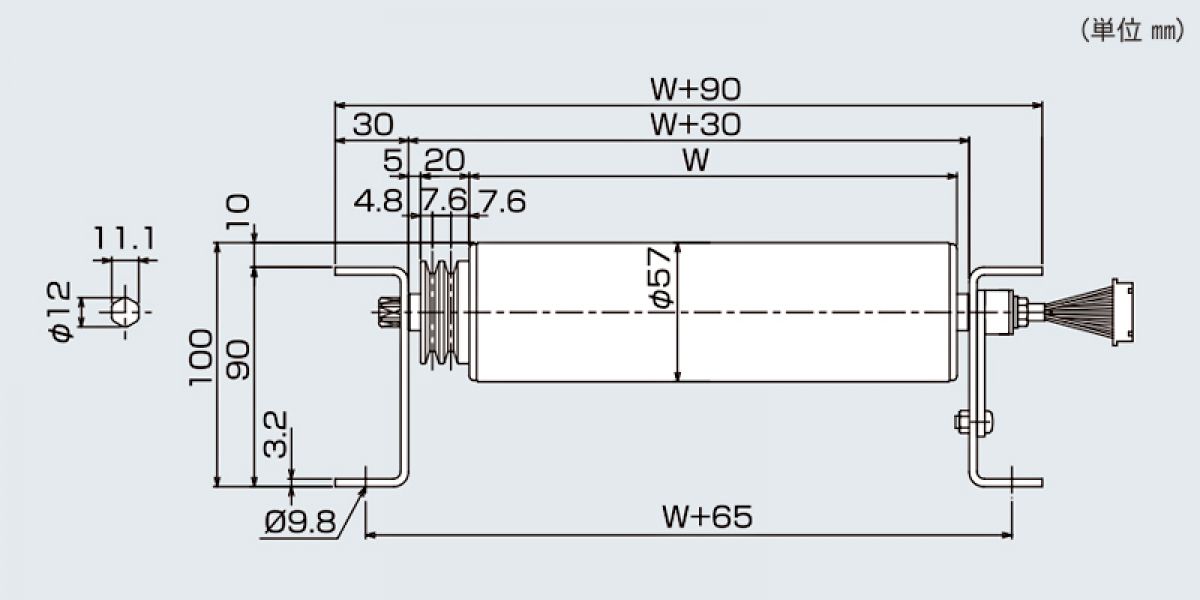

■図面
■仕様
| 型式 | DC-57B |
|---|---|
| 駆動方式（連動方式） | モーターローラ方式 (ウレタン製Vベルト) |
| 補助ローラ 外径×肉厚×軸径 | 57.2×1.4×12 （メッキ付） |
| ローラ幅(W) | 300～1,000 50とび |
| ローラピッチ(P) | 75・100・150 |
| フレーム寸法 | ［90×30×3.2 |
| 機長(L) | 1,000（1,050）・1,500・ 2,000（1,950）・3,000 |
| 機幅 | ローラ幅+90 |
| 搬送速度（V）m/min （周速） | 型式：最小：最大 15型：2.3：23.1 20型：3.1：31.6 25型：3.8：38.5 35型：5.6：56.8 45型：6.9：69.3 60型：9.4：94.7 75型：11.5：115.6 |
| 電源・出力 | DC24V（直流）40W/本 |
※単位 ㎜
※ドライバーカードEZQUBE Eco-mode使用時
※機長（）内寸法は75ピッチの場合の機長になります。
※搬送物に対し常に2本以上のモータローラが必要です。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※ドライバーカードEZQUBE Eco-mode使用時
※機長（）内寸法は75ピッチの場合の機長になります。
※搬送物に対し常に2本以上のモータローラが必要です。
※標準以外の仕様も製作いたしておりますのでご相談ください。
