最新更新日 2019年01月30日
製品説明
重量パレット搬送用（１ton用）。モーターローラ1本で１ton搬送を実現。さらに省エネ50％を達成(当社比)。特徴は省エネ・高機能・省スペース・安全・低価格です。
・スチール製
・モーターローラ伝達
・重量機種
・［120フレームタイプ
・スチール製
・モーターローラ伝達
・重量機種
・［120フレームタイプ

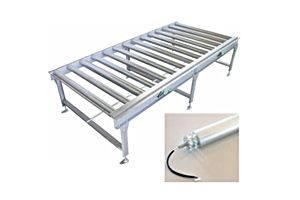

製品画像
型式の選び方
DC-76C型式を表す
|
- |
1,000(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
100(P)ローラピッチ(㎜)
|
仕様

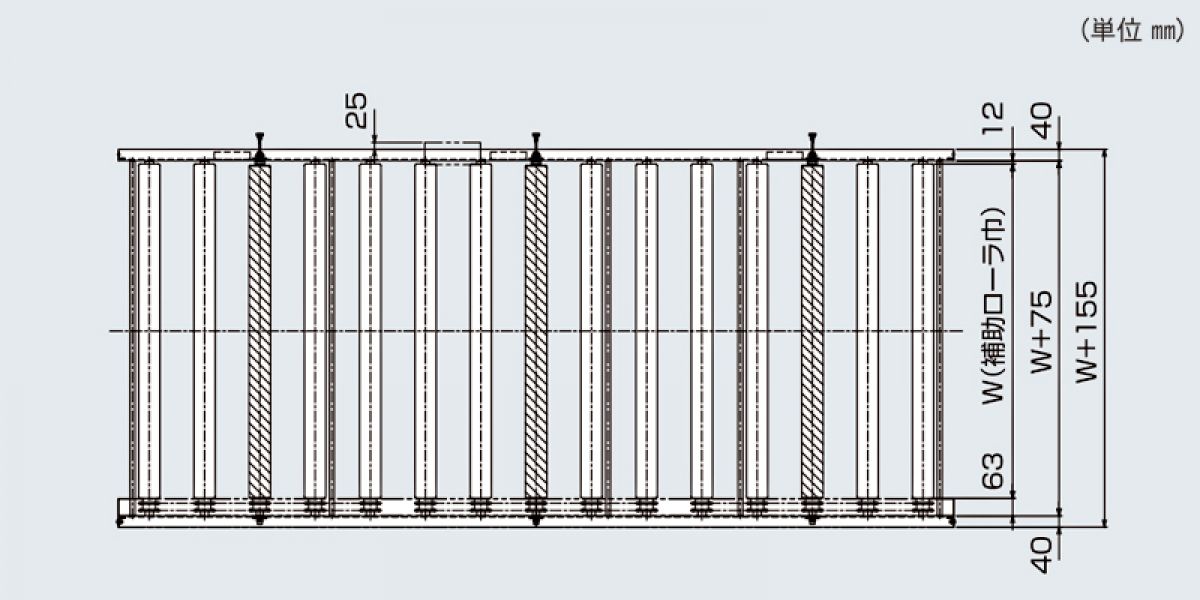

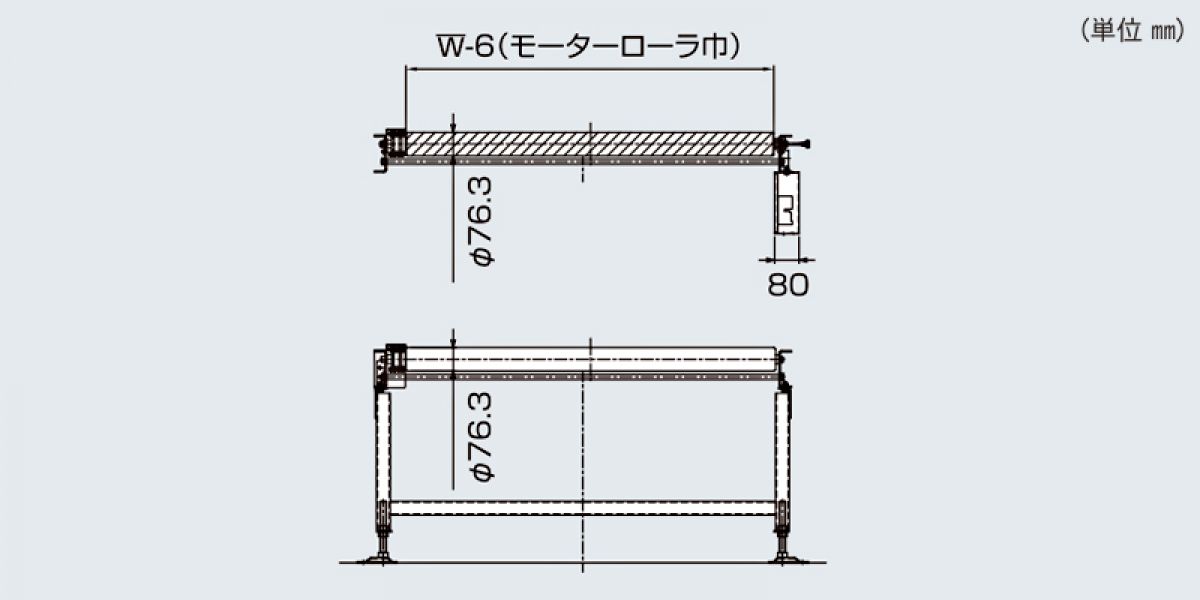

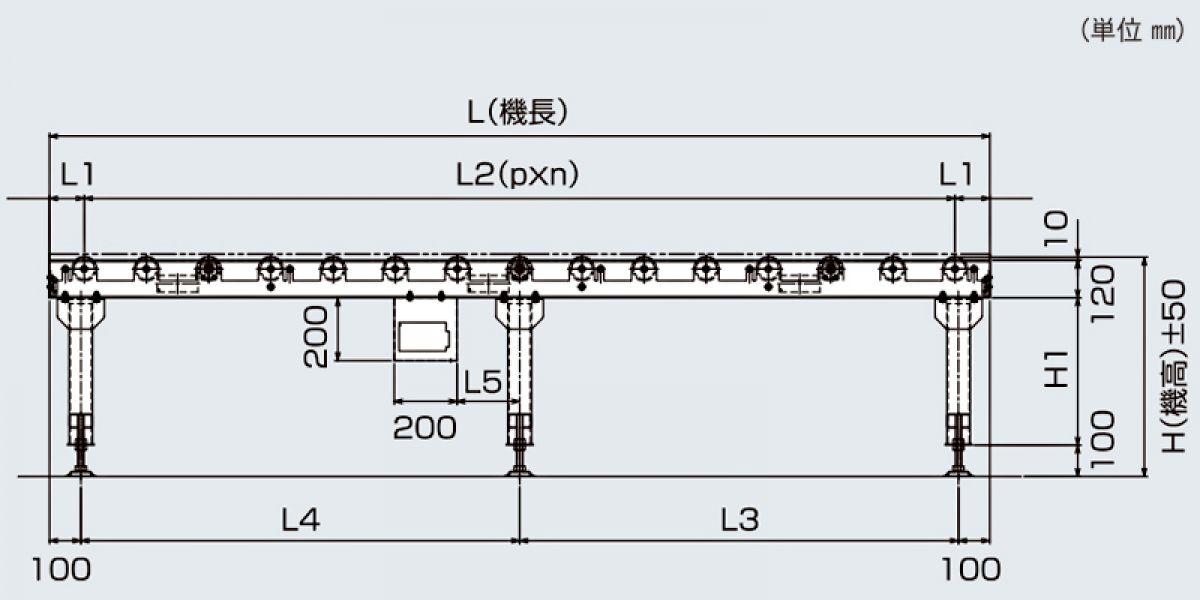

■図面
■仕様
| 型式 | DC-76C |
|---|---|
| 駆動方式 | モーターローラ（＃50チェーン） |
| ローラ寸法 | φ76×3.8t×20d ローラ表面メッキ付 ＃50－13Tシングルダブル付 |
| ローラ幅 | 500～1500 50とび |
| ローラP | ▲100・▲150・▲200 |
| フレーム | [ 120×40×4.5ｔ （130H） |
| 機長 | 1000・1500・2000・3000 |
| 機幅 | W＋155 |
| 搬送能力 | 最大1000Kg |
| 搬送速度V（m/min) | 変速式3.1～8.1の22段階（約1：2.6） |
| ローラ強度 | ローラ1本当り200Kg（1000W） |
| 電源 | DC24V |
※単位 ㎜
※▲呼称チェーンピッチの為、実際のローラピッチは異なります。
■その他
