最新更新日 2019年01月30日
製品説明

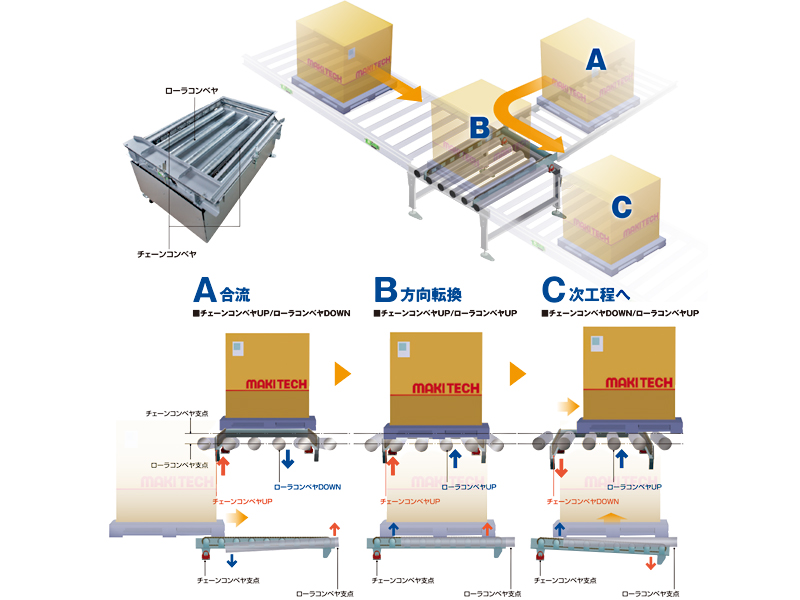

重量パレット搬送用移載装置として、最小限の動力で 直交移載を実現するために片側を固定し片側端のみを 昇降させることにより必要な力を半減させ、 なおかつ上昇時に搬送物の重量の負荷がモーターに 掛からない構造を実現しています。
・スチール製
・スチール製

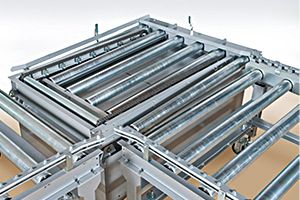

製品画像
仕様

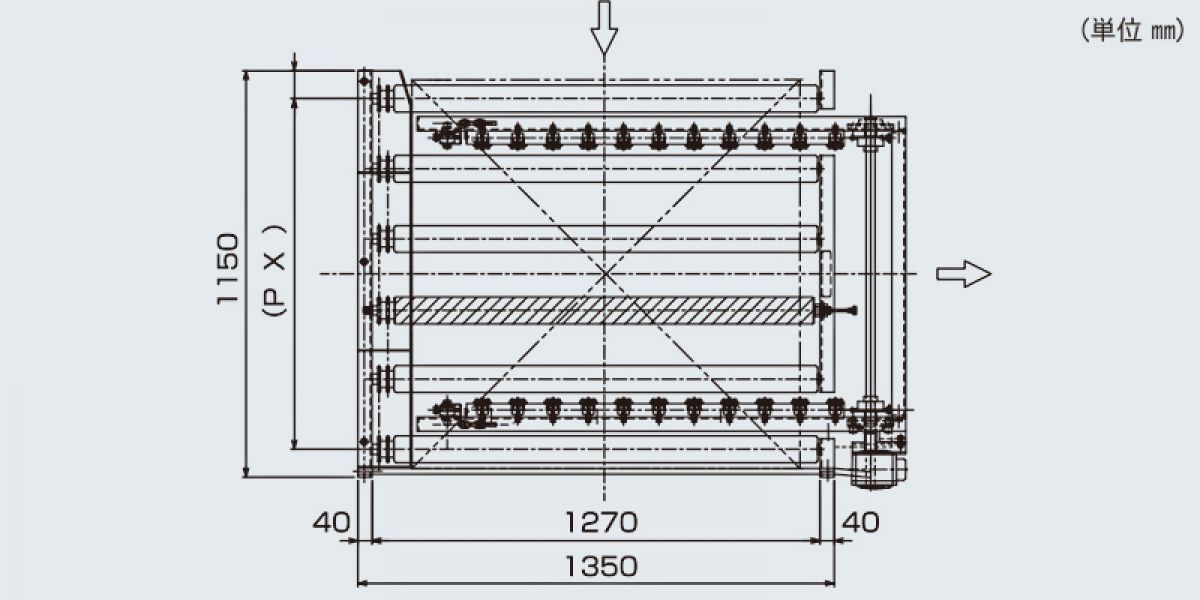

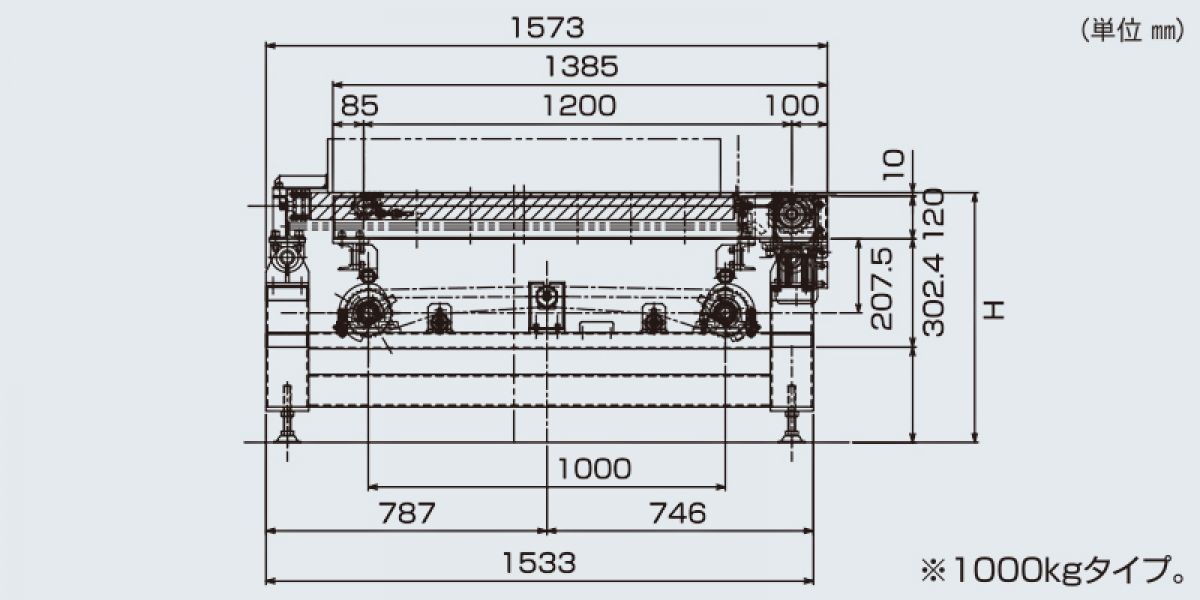

■図面
■仕様
| 型式 | DC-TM |
|---|---|
| リスト駆動方式 | モーターローラ |
| 搬送能力（昇降） | max 1000kg |
| 昇降下降時間 | 7sec |
| 昇降モーター容量・電源 | 50W・DC24V |
| 移載チェーンコンベヤ機長 | 1200L |
| 移載チェーンコンベヤ幅 | 800 |
| 移載チェーン型式 | #50 小判型 |
| 移載搬送速度 | 2.7～8.9m/min（変速） |
| 移載チェーンコンベヤ電源 | 500kgタイブ 50W・DC24V 1000kgタイブ 0.2KW・AC200V |
| 搬送コンベヤローラ駆動方式 | チェーン駆動（#50） |
| 搬送コンベヤローラ寸法 | 76.3×3.8×20 メツキ付 |
| 搬送コンベヤローラ寸法 | 1200L |
| 搬送コンベヤローラ幅 | 1200W |
| 搬送コンベヤローラビッチ | 198.43P |
| 搬送コンベヤ最低高さ | 500H |
| フレーム寸法 | 120×40×4.5 |
| 搬送コンベヤ搬送速度 | 3.2～10.2m/min（変速） |
| モーター容量・電源 | 50W・DC24V |
| 搬送能力（搬送） | max 1000kg |
※単位 ㎜
■その他
