最新更新日 2019年01月30日
製品説明
ローラ下の平ベルトをローラに接触させて、ローラを駆動させる低騒音コンベヤです。
・スチール製
・ベルト伝達
・中量機種
・スチール製
・ベルト伝達
・中量機種

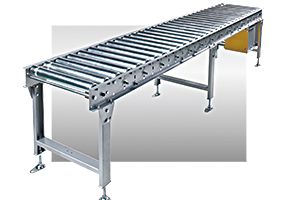

製品画像
ベルトカバー（オプション）
型式の選び方
FLY-E型式を表す
|
- |
38ローラ外径(㎜)
|
- |
6,000(L)機長(㎜)
|
- |
300(W)ローラ幅(㎜)
|
- |
50(P)ローラピッチ(P)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

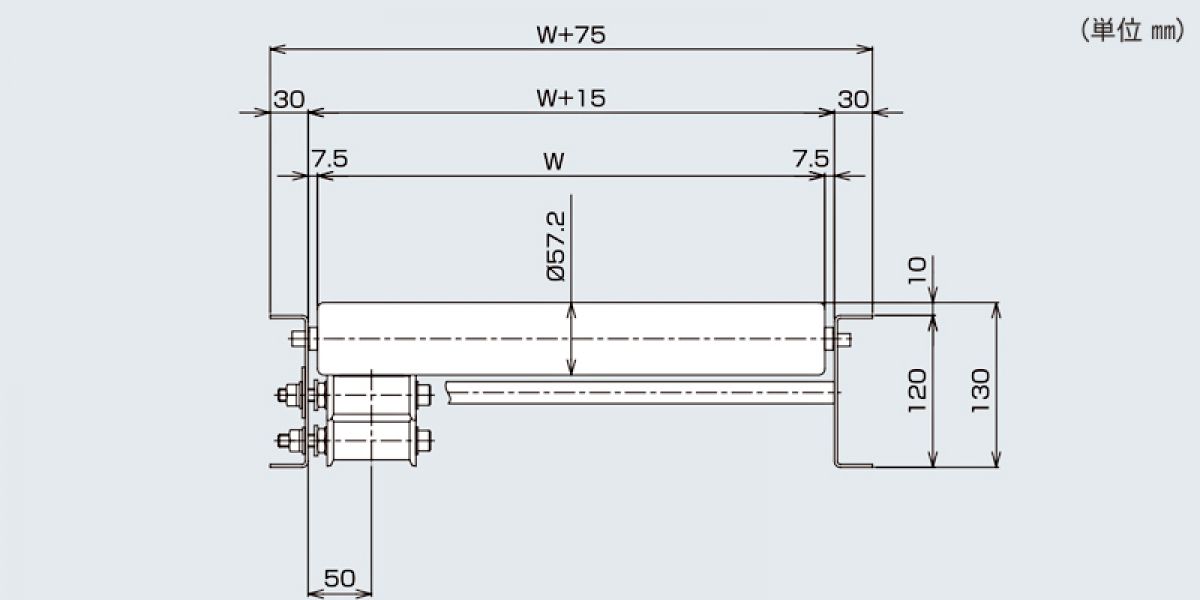

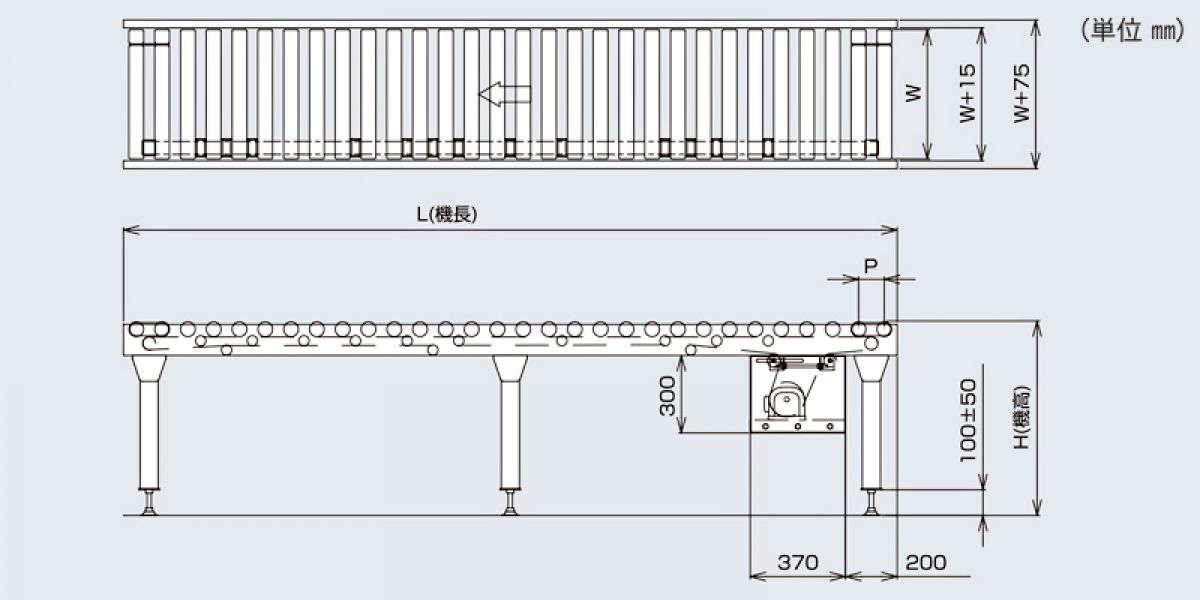

■図面
■仕様
| 型式 | FLY‐E38 | FLY‐E42 | FLY‐E48 | FLY‐E57 | FLY‐E60 |
|---|---|---|---|---|---|
| 駆動方式 | 平ベルト駆動（50幅） | 平ベルト駆動（50幅） | 平ベルト駆動（50幅） | 平ベルト駆動（50幅） | 平ベルト駆動（50幅） |
| ローラ寸法(外径×肉厚×軸径) | 38.1×1.2×12（パイプ軸） | 42.7×1.4×12（パイプ軸） | 48.6×1.4×12（パイプ軸） | 57.2×1.4×12（パイプ軸） | 60.5×2.3×12（パイプ軸） |
| ローラ幅(W) | 300～1000 50とび | 300～1000 50とび | 300～1000 50とび | 300～1000 50とび | 300～1000 50とび |
| ローラピッチ(P) | 50・75・100 | 50・75・100 | 75・100 | 75・100 | 75・100 |
| フレーム寸法 | ［120×30×2.3 | ［120×30×2.3 | ［120×30×2.3 | ［120×30×2.3 | ［120×30×2.3 |
| 機長(L) | max12,000 | max12,000 | max12,000 | max12,000 | max12,000 |
| 機幅 | ローラ幅+75 | ローラ幅+75 | ローラ幅+75 | ローラ幅+75 | ローラ幅+75 |
| 機高(H) | min450 | min450 | min450 | min450 | min450 |
| 搬送能力(㎏/m) | max70 | max70 | max70 | max70 | max70 |
| 搬送速度V(50/60Hz) | 10/12・15/18・20/24・30/36 | 10/12・15/18・20/24・30/36 | 10/12・15/18・20/24・30/36 | 10/12・15/18・20/24・30/36 | 10/12・15/18・20/24・30/36 |
| モータ―出力(kW) | 0.1・0.2・0.4・0.75 | 0.1・0.2・0.4・0.75 | 0.1・0.2・0.4・0.75 | 0.1・0.2・0.4・0.75 | 0.1・0.2・0.4・0.75 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作致しておりますのでご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作致しておりますのでご相談下さい。
