最新更新日 2019年01月30日
製品説明
平ベルト150Wによる伝達でローラを回転させる駆動コンベヤです。軽荷重、中荷重搬送で搬送物により駆動力を調節することができ、簡易的なアキュームが出来ます。
・スチール製
・ベルト伝達
・中量機種
・スタンダードシリーズ
・スチール製
・ベルト伝達
・中量機種
・スタンダードシリーズ
製品画像
型式の選び方
FLY-F型式を表す
|
- |
2,000(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
75(P)ローラピッチ(P)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

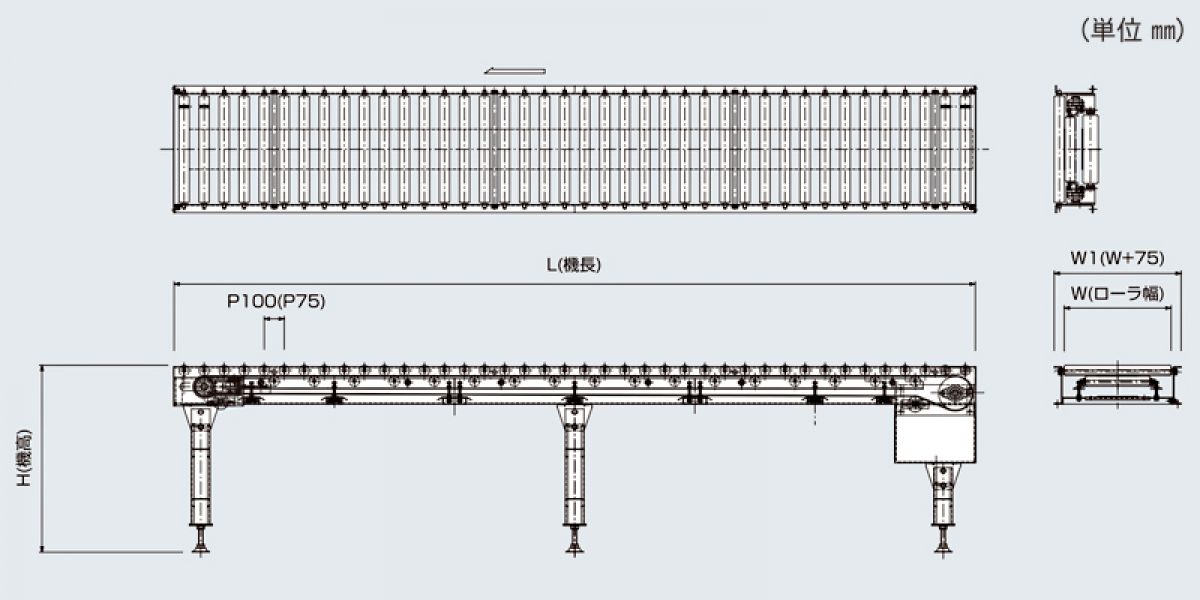

■図面
■仕様
| 型式 | FYL‐F |
|---|---|
| 駆動方式 | 平ベルト駆動（150幅） |
| ローラ寸法(外径×肉厚×軸径) | 38.1×1.2×12（パイプ軸） |
| ローラ幅(W) | 400～1000 50とび |
| ローラピッチ(P) | 75・100 |
| フレーム寸法 | ［140×30×3.2 |
| 機長(L) | max9,000 |
| 機幅 | ローラ幅+75 |
| 機高(H) | min450 |
| 搬送能力(㎏/m) | max70 |
| 搬送速度V(50/60Hz) | 10～35 |
| モータ―出力(kW) | 0.2・0.4（速度10～35m/min間） |
| 電源 | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作致しておりますのでご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作致しておりますのでご相談下さい。
