製品説明
マキテック「超重量物搬送コンベヤ」は今までの金型交換システムで培った金型搬送のノウハウを活かした新基準のコンベヤです。従来のピロ受け駆動ローラコンベヤはメーターあたり1.5tを上限としていたのに対しHKPRは専用パレットを2列のローラで受ける事で5t~30tの超重量物搬送を可能にしました。
・スチール製
・チェーン伝達
・重量機種
・スチール製
・チェーン伝達
・重量機種

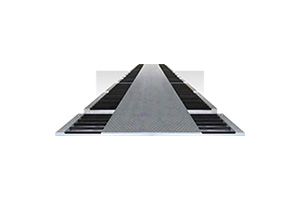

製品画像
HKPR
型式の選び方
HKPR型式を表す
|
- |
89ローラ外径(mm)
|
- |
50チェーン番号
|
- |
13スプロケット歯数
|
- |
SWスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

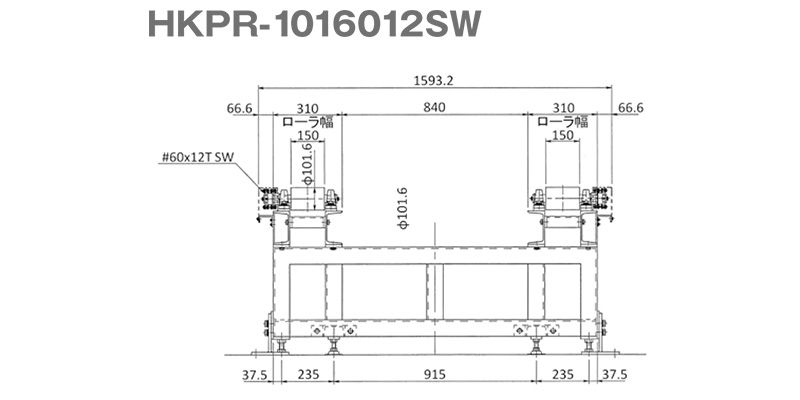

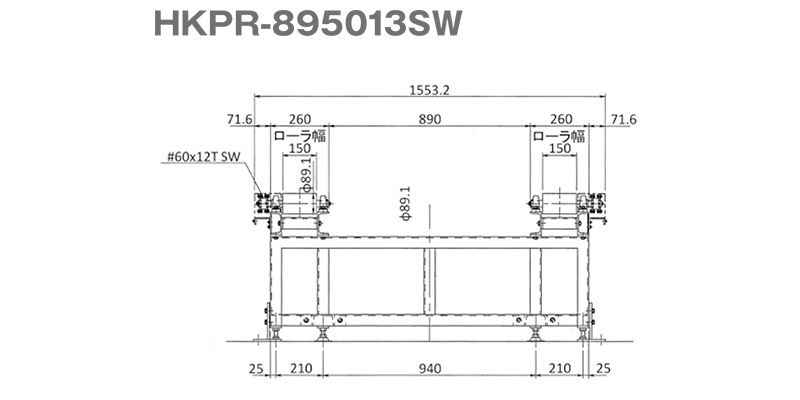

■図面
■仕様
| 型式 | HKPR-895013SW | HKPR-1016012SW |
|---|---|---|
| 駆動方式 | チェーン駆動（♯50） | チェーン駆動（♯60） |
| ローラ寸法（外形×軸径） | φ89.1×25（2列） | φ101.6×30（2列） |
| ローラ幅（W） | 150固定 | 150固定 |
| ローラピッチ（P） | 200～300 | 180～330 |
| フレーム寸法 | 架台式[100×50×5（2列） | 架台式[100×50×5（2列） |
| スプロケット(ローラ部) | ♯50×13丁SW | ♯60×12丁SW |
| 機 長（L） | 3,000L | 3,000L |
| 機 幅 | 1553.2（1200W 専用パレット使用時） | 1593.2（1200W 専用パレット使用時） |
| 機 高 (H) | min650H～ | min750H～ |
| 搬送能力(kg/駆動) | max5,000用、10,000用 | max15,000用～30,000用 |
| 搬送速度V(m/mm) | max5m/min | max5m/min |
| モーター出力(kW) | 0.2 0.4 | 0.4 0.75 1.5 |
| 電 源 | AC200V（三相） | AC200V（三相） |
■その他
ダウンロード
HKPR-1016012SW
HKPR-895013SW
