製品説明
重量用コンベヤとして安定した搬送をしています。 実績と信頼のあるコンベヤです。
・スチール製

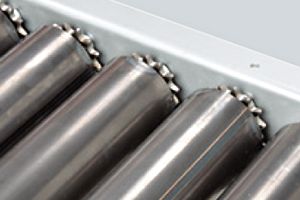

・チェーン伝達
・重量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・重量機種
・スタンダードシリーズ

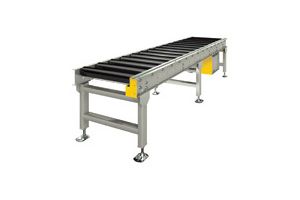

製品画像
KR-895013S
S駆動
S駆動
型式の選び方
KR型式を表す
|
- |
89ローラ外径(mm)
|
- |
50チェーン番号
|
- |
13スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

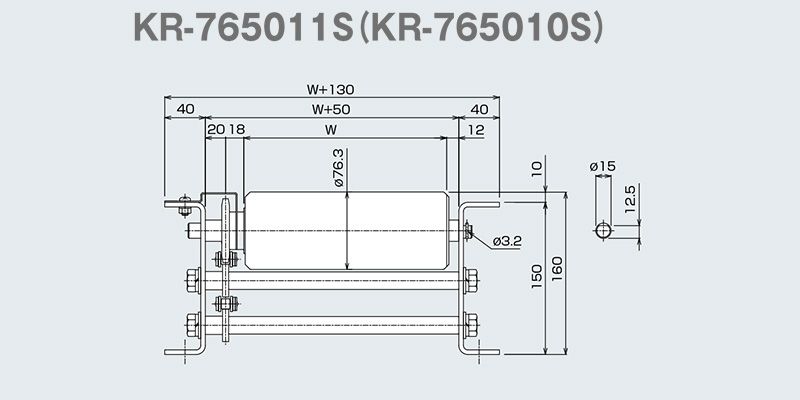

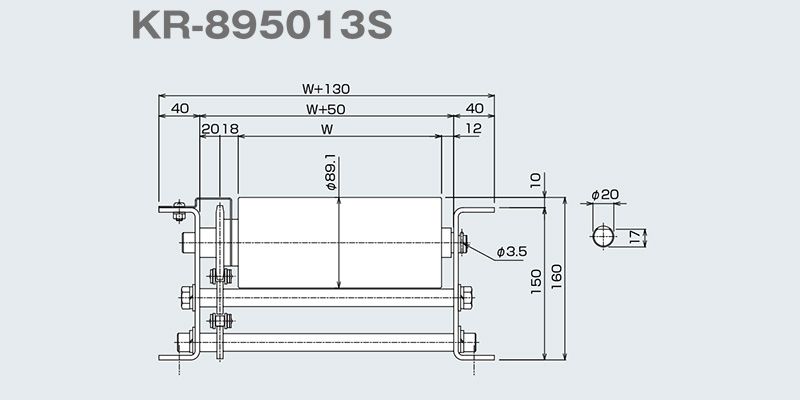

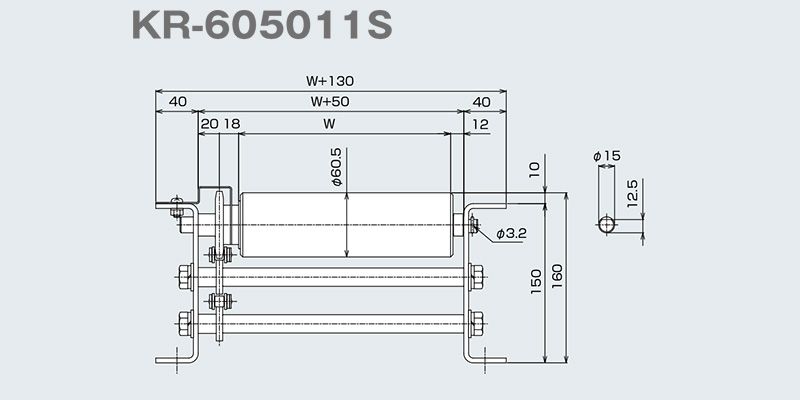

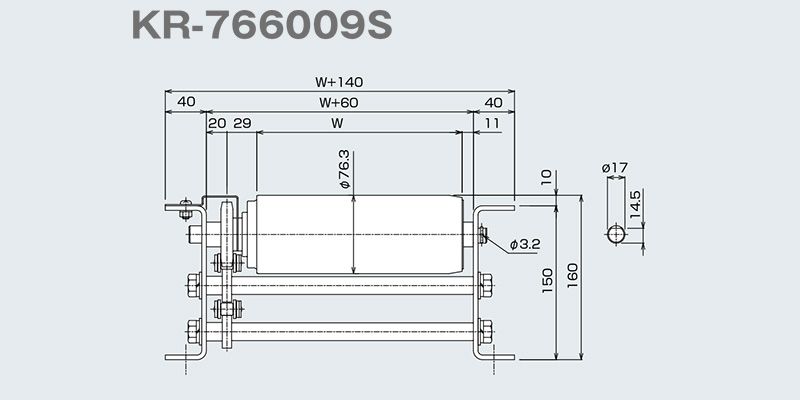

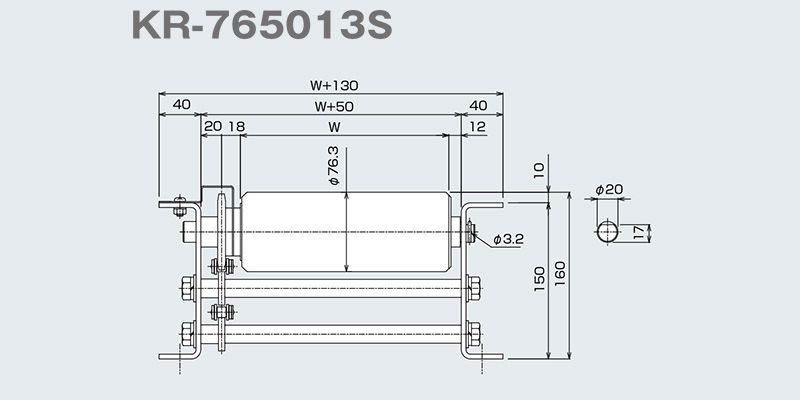

■図面
■仕様
| 型式 | KR-605011S | KR-765011S | KR-765010S | KR-765013S | KR-895013S | KR-766009S |
|---|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動（♯50） | チェーン駆動（♯50） | チェーン駆動（♯50） | チェーン駆動（♯50） | チェーン駆動（♯50） | チェーン駆動（♯60） |
| ローラ寸法（外形×肉厚×軸径） | 60.5×3.8×15 メッキなし | 76.3×4.2×15 メッキなし | 76.3×4.2×15 メッキなし | 76.3×4.2×20 メッキなし | 89.1×4.2×20 メッキなし | 76.3×4.2×17 メッキなし |
| ローラ幅（W） | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 100とび | 100～2,000 100とび | 300～2,000 100とび |
| ローラピッチ（P） | 75 100 150 | 100 150 200 | 100 150 200 | 100 150 200 | 100 150 200 300 | 100 150 200 300 |
| フレーム寸法 | [150×40×4.5 | [150×40×4.5 | [150×40×4.5 | [150×40×4.5 | [150×40×4.5 | [150×40×4.5 |
| スプロケット(ローラ部) | ♯50×11丁S | ♯50×11丁S | ＃50×10TS | ♯50×13丁S | ♯50×13丁S | ♯60×9丁S |
| 機 長（L） | max9,000 | max9,000 | max9,000 | max9,000 | max9,000 | max12,000 |
| 機 幅 | ローラ幅+130 | ローラ幅+130 | ローラ幅+130 | ローラ幅+130 | ローラ幅+130 | ローラ幅+140 |
| 機 高 (H) | min500 | min500 | min500 | min500 | min500 | min500 |
| 搬送能力(kg/m) | max500 | max500 | max500 | max1,000 | max1,000 | max700 |
| 搬送速度V(m/mm) | max20 | max20 | max20 | max20 | max20 | max20 |
| モーター出力(kW) | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 | 0.2 0.4 0.75 1.5 |
| 電 源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も製作いたしてろいますのでご相談ください。
※重量搬送にはインバータ制御(スロースタート・スローダウン）を推奨します。
※標準以外の仕様も製作いたしてろいますのでご相談ください。
■その他
ダウンロード
KR-605011S
KR-765011S
KR-765013S
KR-766009S
KR-895013S
