製品説明
重量用コンベヤで低価格、入出庫コンベヤに最適です。
・スチール製
・チェーン伝達
・重量機種
・スチール製
・チェーン伝達
・重量機種

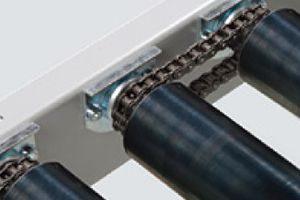

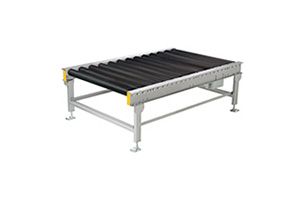

製品画像
KSPR-895010W-S
標準仕様ローラ面メッキなし
型式の選び方
KSPR型式を表す
|
- |
89ローラ外径(mm)
|
- |
50チェーン番号
|
- |
10Wスプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

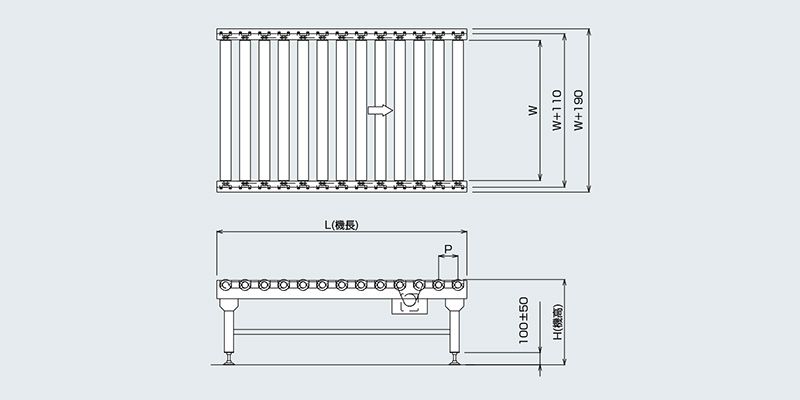

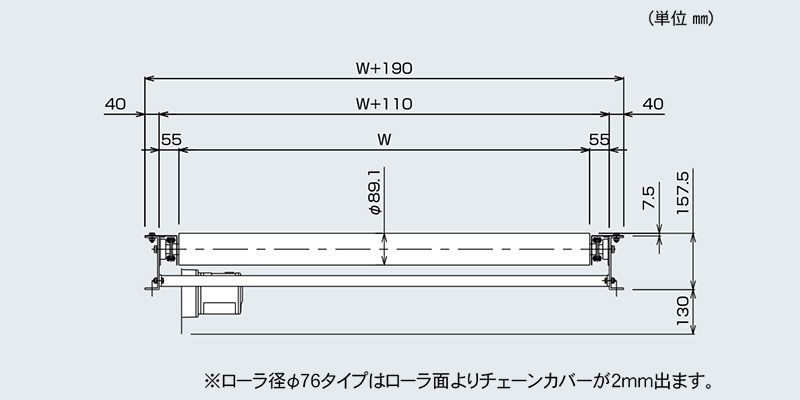

■図面
■仕様
| 型式 | KSPR-765010W-S | KSPR-895010W-S |
|---|---|---|
| 駆動方式 | チェーン駆動（♯50） | チェーン駆動（♯50） |
| ローラ寸法(外径×肉厚×軸径) | 76.3×3.2×30（20） メッキなし | 89.1×3.2×30（20） メッキなし |
| ローラ幅（W） | 300～2,000 | 300～2,000 |

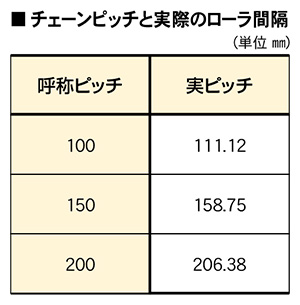

| ローラピッチ（P） | 100 150 200 | 100 150 200 |
| フレーム寸法 | [150×40×4.5 | [150×40×4.5 |
| スプロケット(ローラ部) | ♯50×10丁S＋10丁S | ♯50×10丁S＋10丁S |
| 機 長（L） | max3,000 | max3,000 |
| 機 幅 | ローラ幅+190 | ローラ幅+190 |
| 機 高 (H) | min330 | min330 |
| 搬送能力(kg/m) | max1,200 | max1,200 |
| 搬送速度V（m/min） | max6 | max6 |
| モーター出力 | 0.2 0.4（速度3～6m/min間） | 0.2 0.4（速度3～6m/min間） |
| 電 源 | AC200V（三相） | AC200V（三相） |
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしてろいますのでご相談ください。
※標準以外の仕様も製作いたしてろいますのでご相談ください。
