製品説明
内駆動タイプのカーブコンベヤです。#50チェーン使用。KR-605010Sと同じ機幅でレイアウトが可能です。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

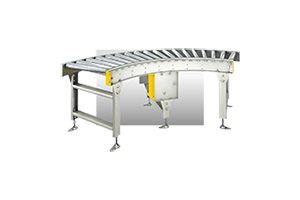

製品画像
KTR-575009S
型式の選び方
KTR型式を表す
|
- |
57ローラ外径(mm)
|
- |
50チェーン番号
|
- |
9スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

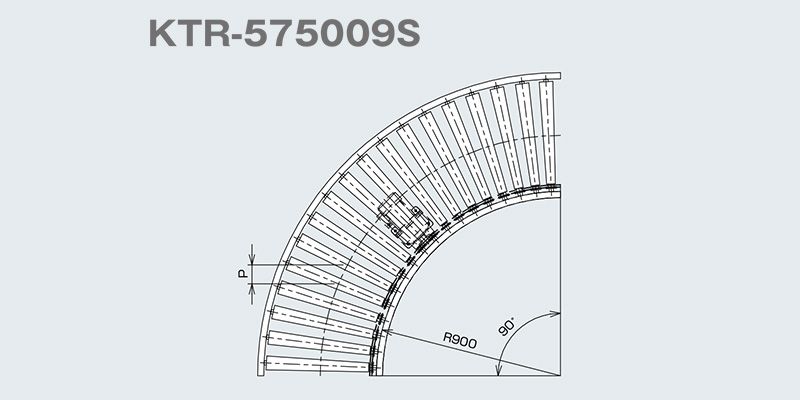

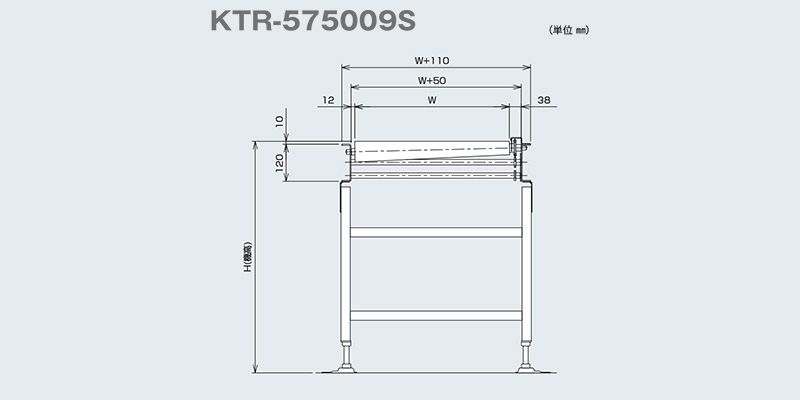

■図面
■仕様
| 型式 | KTR-575009S |
|---|---|

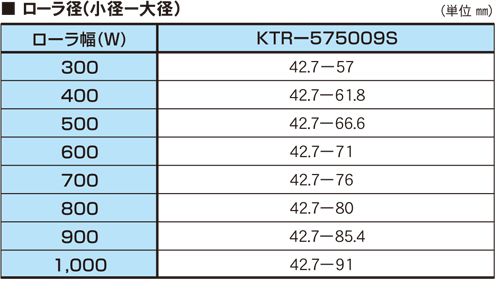

| ローラ寸法(小径×大径×軸径) | 42.7×57～90×15 メッキ付 |
| ローラ幅（W） | 300～1000 100とび |
| ローラピッチ（P） | ▲75 ▲100 |
| フレーム寸法 | ［120×30×t3.2 |
| スプロケット(ローラ部) | ♯50×9丁S |
| カーブ内半径(R)×角度 | 900×90° |
| 機 幅 | ローラ幅+110 |
| 機 高 (H) | min500 |
| 搬送能力(kg/台) | max300 |
| 搬送速度V(m/min) | max25 |
| モーター出力(kW) | 0.2（速度6～10m/min間） 0.4（速度11～20m/min間） 0.75（速度21～25m/min間） |
| 電 源 | AC200V（三相） |
▲呼称中心ピッチ(カーブのローラ中心ピッチはローラ幅のサイズで変わります。)
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
