製品説明
外駆動タイプのカーブコンベヤです。多種カーブRサイズを揃えました。仕様にあった機種選定ができます。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

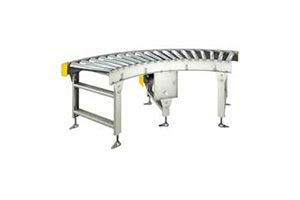

製品画像
KTR-574010SW
型式の選び方
KTR型式を表す
|
- |
57ローラ外径(mm)※ほぼ中心を示す
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
SWスプロケット列数(S駆動・SW駆動）
|
- |
中心R1200（内R900）カーブR(mm)
|
- |
500(W)ローラ幅(mm)
|
× |
75(P)ローラピッチ(mm)※ほぼ中心値を示す
|
× |
750(H)機高(mm) ローラ上面
|
× |
90(°)角度(θ°)
|
仕様

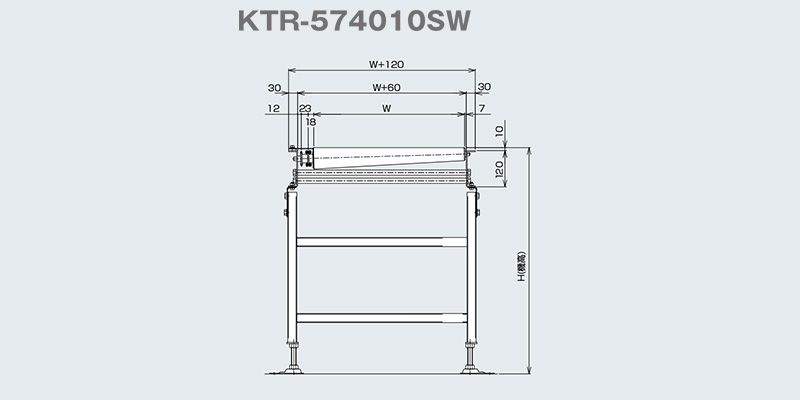

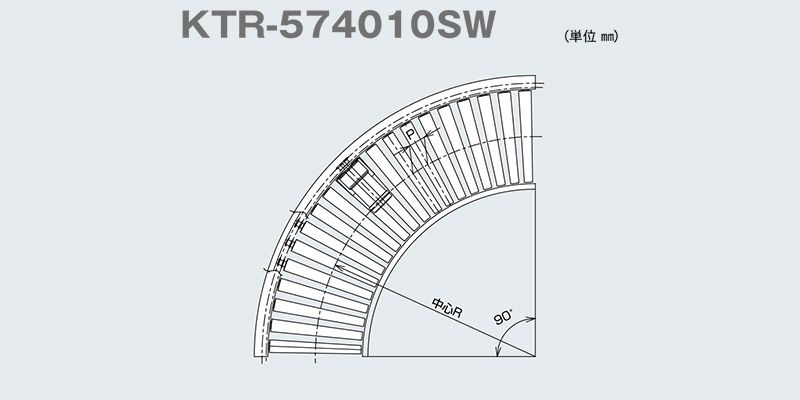

■図面
■仕様
| 型式 | KTR-1000 | KTR-1200 | KTR-1500 | KTR-1500B | KTR-2000 |
|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯40） | チェーン駆動（♯40） |

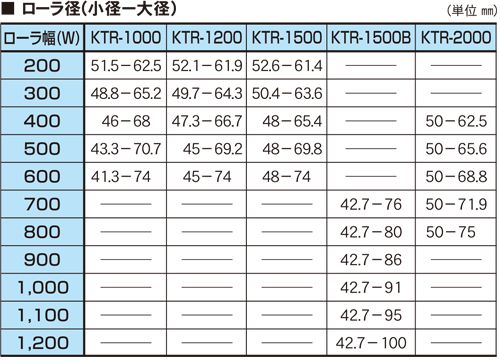

| ローラ寸法(小径×大径×軸径) | 51～40×63～74×12 メッキ付 | 52～45×62～74×12 メッキ付 | 52～48×62～74×12 メッキ付 | 42.7×76～100×12(15) メッキ付 | 50×63～75×12(15) メッキ付 |
| ローラ幅（W） | 200～600 100とび | 200～600 100とび | 200～600 100とび | 700～1,200 100とび | 400～800 100とび |
| ローラピッチ（P） | 75 100 150 | 75 100 150 | 75 100 150 | 100 150 | 100 150 |
| フレーム寸法 | [120×30×3.2 | [120×30×3.2 | [120×30×3.2 | [120×30×3.2 | [120×30×3.2 |
| スプロケット(ローラ部) | ♯40×10丁SW | ♯40×10丁SW | ♯40×10丁SW | ♯40×10丁SW | ♯40×10丁SW |
| カーブ中心半径(R)×角度 | 1,000×90°60°45° | 1,200×90°60°45° | 1,500×90°60°45° | 1,500×90°60°45° | 2,000×90°60°45° |
| 機 幅 | ローラ幅+120 | ローラ幅+120 | ローラ幅+120 | ローラ幅+120 | ローラ幅+120 |
| 機 高 (H) | min450 | min450 | min450 | min450 | min450 |
| 搬送能力(kg/台) | max150 | max150 | max150 | max150 | max150 |
| 搬送速度V(m/min) | max25 | max25 | max25 | max25 | max25 |
| モーター出力(kW) | 0.2 | 0.2 | 0.2 0.4（速度17～25m/min間） | 0.2 0.4（速度17～25m/min間） | 0.2 0.4（速度17～25m/min間） |
| 電 源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※チェーンピッチによりローラピッチは多少±いたします。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
