製品説明
MAC-CZの特徴は、ローラ１本ごとの接線力調整と、接線力が大幅にアップ致しました。
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・中量機種
・スタンダードシリーズ

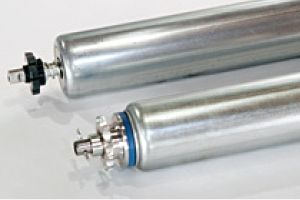

製品画像

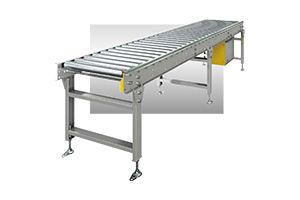

MAC-CZ574010S
MAC-CZ
型式の選び方
MAC-CZ型式を表す
|
- |
57ローラ外径(mm)
|
- |
40チェーン番号
|
- |
10スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

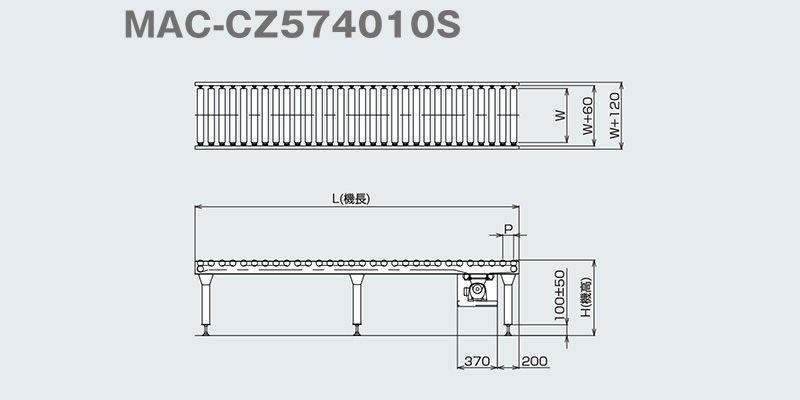

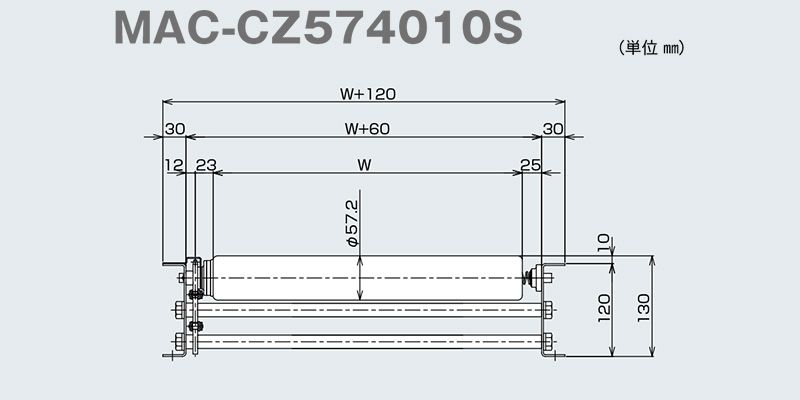

■図面

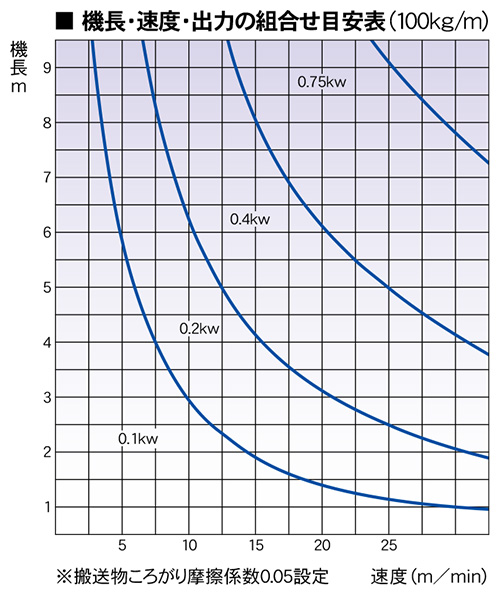

■仕様
| 型式 | MAC-CZ384010S | MAC-CZ424010S | MAC-CZ484010S | MAC-CZ574010S | MAC-CZ604010S |
|---|---|---|---|---|---|
| 駆動方式 | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） | チェーン駆動（＃40） |
| ローラ寸法（外径×肉厚×軸径） | 38.1x2.3x12 （パイプ軸） | 42.7×2.3×12 （パイプ軸） | 48.6×1.6×12 （パイプ軸） | 57.2×2.1×12 （パイプ軸） | 60.5×2.3×12 （パイプ軸） |
| ローラ幅（W） | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび | 100～1,000 50とび |
| ローラピッチ（P） | 50 75 100 | 50 75 100 | 75 100 150 | 75 100 150 | 75 100 150 |
| フレーム寸法 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 | ［120×30×3.2 |
| スプロケット（ローラ部） | #40×10丁S | #40×10丁S | #40×10丁S | #40×10丁S | #40×10丁S |
| 機長（L） | max9,000 | max9,000 | max9,000 | max9,000 | max9,000 |
| 機幅 | ローラ幅＋120 | ローラ幅＋120 | ローラ幅＋120 | ローラ幅＋120 | ローラ幅＋120 |
| 機高（H） | min450 | min450 | min450 | min450 | min450 |
| 搬送能力（kg/m） | max100 | max100 | max100 | max100 | max100 |
| 搬送速度V（m/min） | max25 | max25 | max25 | max25 | max25 |
| モーター出力（kw） | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 | 0.2 0.4 0.75 |
| 電源 | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） | AC200V（三相） |
※仕様条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
※標準以外の仕様も制作いたしておりますのでご相談下さい。
■その他
ダウンロード
MAC-CZ384010S
MAC-CZ424010S
MAC-CZ484010S
MAC-CZ574010S
MAC-CZ604010S
当製品カタログページ
