製品説明
150フレーム#60シングルチェーンを使用した信頼の超重荷重モデルMAC-H型。最大搬送重量700kg/mに対応する重荷重用アキュームコンベヤです。
・スチール製
・チェーン伝達
・重量機種
・スタンダードシリーズ
・スチール製
・チェーン伝達
・重量機種
・スタンダードシリーズ

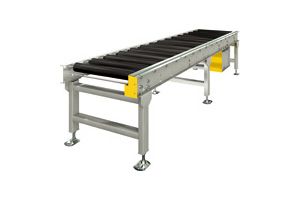

製品画像
MAC-H
型式の選び方
MAC-H型式を表す
|
- |
76ローラ外径(mm)
|
- |
60チェーン番号
|
- |
9スプロケット歯数
|
- |
Sスプロケット列数(S駆動・SW駆動）
|
- |
3000(L)機長(mm)
|
× |
500(W)ローラ幅(mm)
|
× |
100(P)ローラピッチ(mm)
|
× |
750(H)機高(mm)ローラ上面
|
仕様

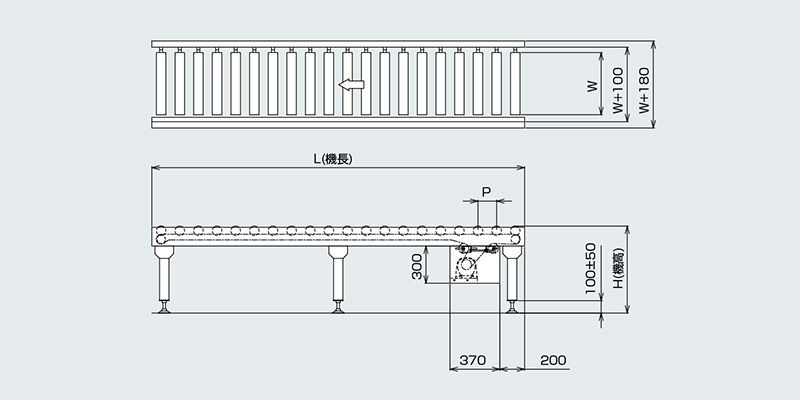

■図面
■仕様
| 型式 | MAC-H766009S |
|---|---|
| 駆動方式 | チェーン駆動（＃60） |
| ローラ寸法（外径×肉厚×軸径） | 76.3×4.2×17メッキなし（Φ20） |
| ローラ幅（W） | 500～1,200 50とび |
| ローラピッチ（P） | 100 150 |
| フレーム寸法 | ［150×40×4.5 |
| スプロケット（ローラ部） | #60×9丁S |
| 機長（L） | max12,000 |
| 機幅 | ローラ幅＋200 |
| 機高（H） | min500 |
| 搬送能力（kg/m） | max700（使用条件により異なります） |
| 搬送速度V（m/min） | max10 |
| モーター出力（kw） | 0.4 0.75 1.5 |
| 電源 | AC200V（三相） |
※使用条件の組合せにより上記仕様が変わる場合もあります。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※軸径Φ20も製作可能です。(パレット搬送時等）
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※軸径Φ20も製作可能です。(パレット搬送時等）

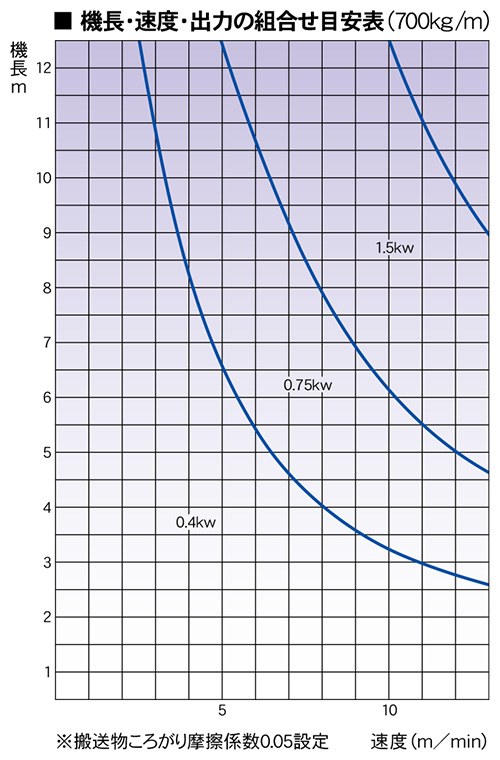

■その他
