最新更新日 2019年01月30日
製品説明
シンプルな構造、ユニット化された部品などLBCの優れた性能を受け継ぎ、中量型に進化したベルトコンベヤです。
・スチール製
・120フレーム
・ヘッドドライブ
・中量機種
・エムコン
・スチール製
・120フレーム
・ヘッドドライブ
・中量機種
・エムコン

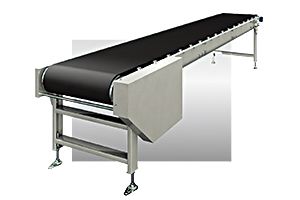

製品画像
型式の選び方
MBC-1型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
500(W)ベルト幅(㎜)
|
- |
500(H)機高(㎜)
|
仕様

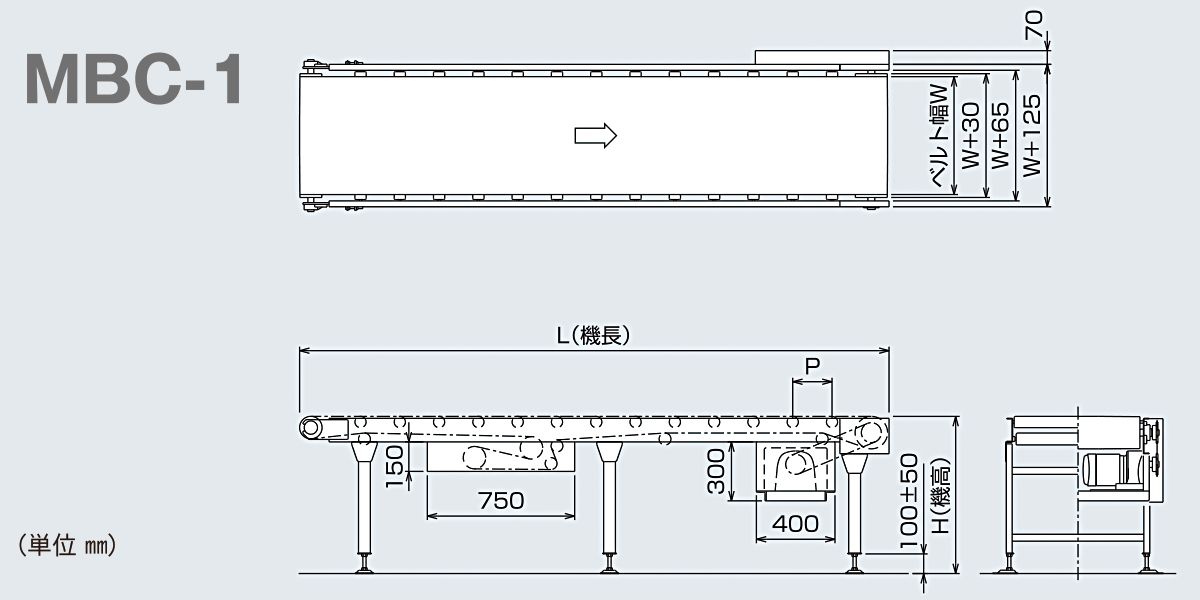

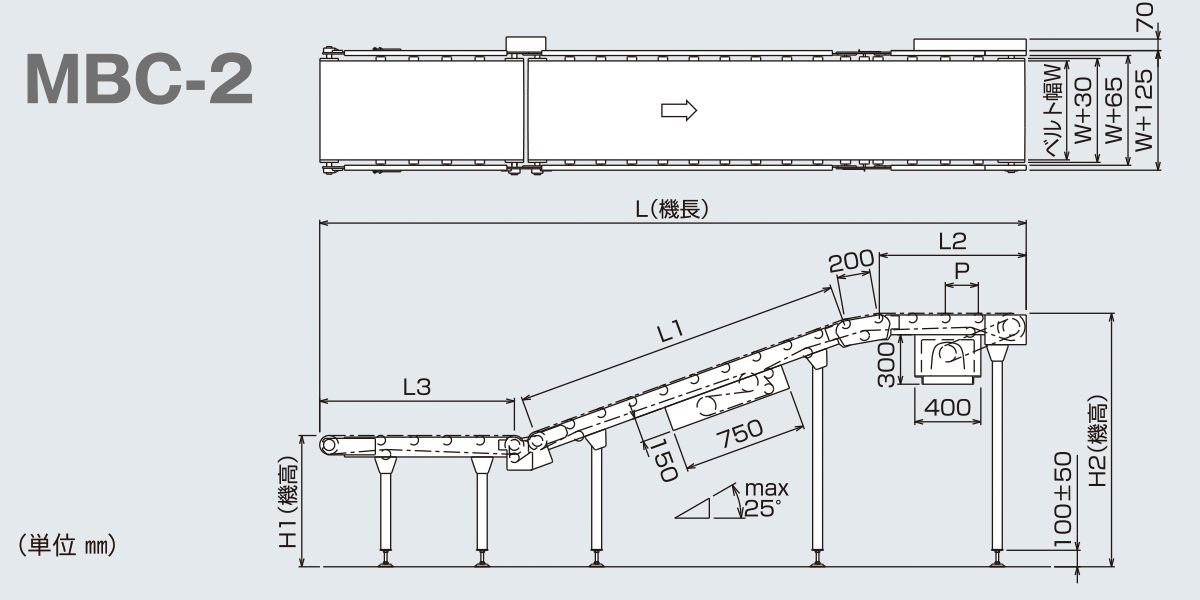

■図面
■仕様
| 型式 | MBC-1 | MBC-2 |
|---|---|---|
| タイプ | 水平型（オールキャリアタイプ） | 傾斜型（オールキャリアタイプ） |
| ベルト | 黒ゴムベルト×2P | 黒ゴムベルト×2P |
| ベルト幅（BW) | 300～700 | 300～700 |
| フレーム寸法 | ［120×30×3.2 | ［120×30×3.2 |
| キャリアローラ 外径×肉厚×軸径 | 57.2×2.1×12 ローラピッチ 200P | 57.2×2.1×12 ローラピッチ 200P |
| リターンローラ外径×肉厚×軸径 | 60.5×2.3×15 | 60.5×2.3×15 |
| 機長(L) | 1,200～25,000 | 4,000～20,000 |
| 機幅 | ベルト幅+125 | ベルト幅+125 |
| 機高(H) | min500 | min500傾斜角度20°まで |
| 搬送能力(kg/m) | max100 | max100 |
| 搬送速度（Ｖ） (m/min) | max36 | max36 |
| モーター容量(kw) | 0.1・0.2・0.4・0.75・1.5 | 0.2・0.4・0.75・1.5 |
| 電源 | AC200V（三相） | AC200V（三相） |
※単位 ㎜
※機長6000L以下の場合、テール側でテークアップを行うこともできます。
※機長6000以上の場合には中間テークアップが必要です。
※正逆運転する場合はご相談下さい。
※機長6000L以下の場合、テール側でテークアップを行うこともできます。
※機長6000以上の場合には中間テークアップが必要です。
※正逆運転する場合はご相談下さい。
