最新更新日 2019年01月30日
製品説明
ローラ下のドライブシャフトからローラに丸ベルトを掛け駆動伝達している 丸ベルト式駆動ローラコンベヤです。各種ユニットを自在に連結する事ができ、多様なレイアウトが可能です。またレイアウト変更も可能です。
・スチール製
・ベルト伝達
・中量機種
・簡易アキューム
・スチール製
・ベルト伝達
・中量機種
・簡易アキューム
製品画像

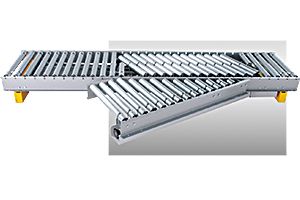

MJB 分岐ユニット

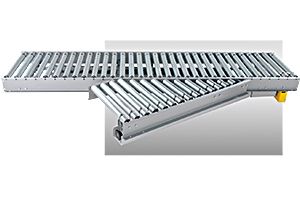

MJG 合流ユニット
型式の選び方
MJV型式を表す
|
- |
38ローラ外径(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
300(H)機高(㎜)ローラ上面
|
仕様

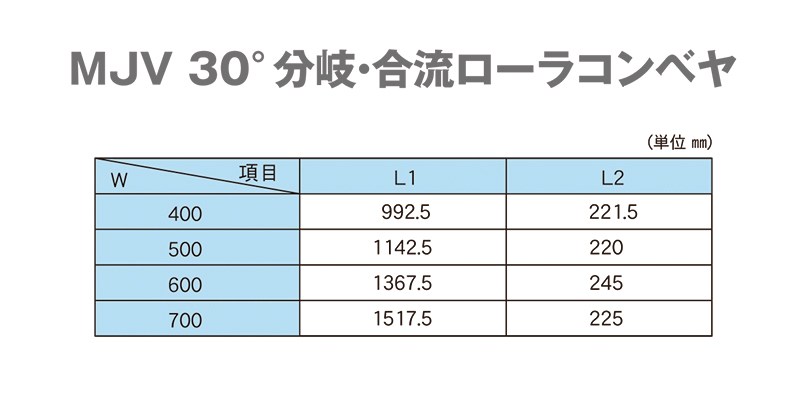

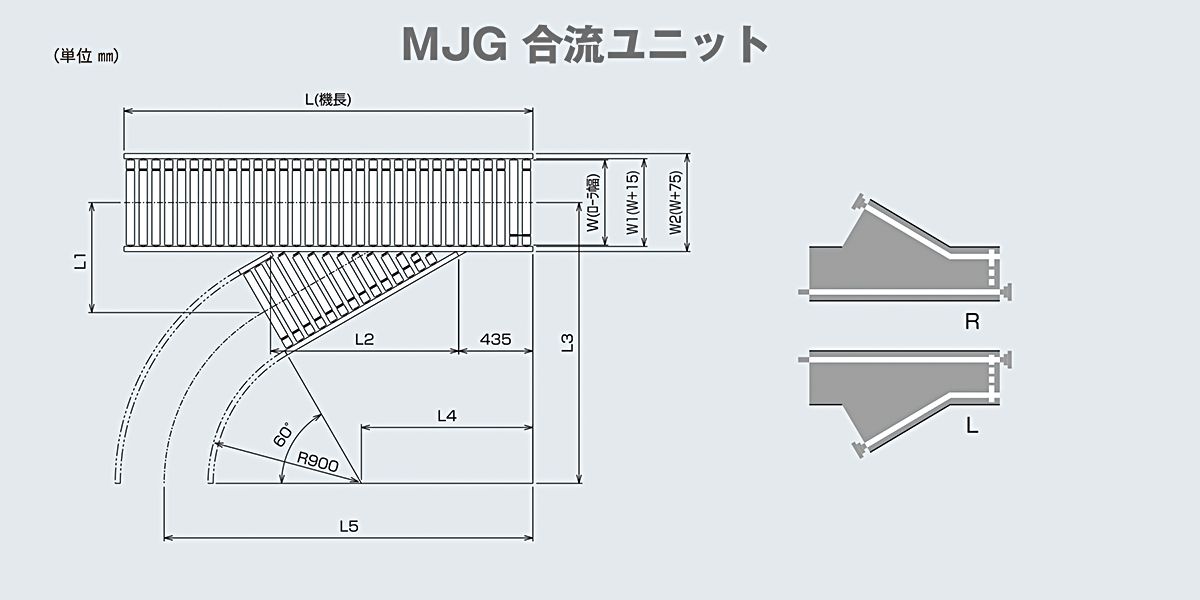

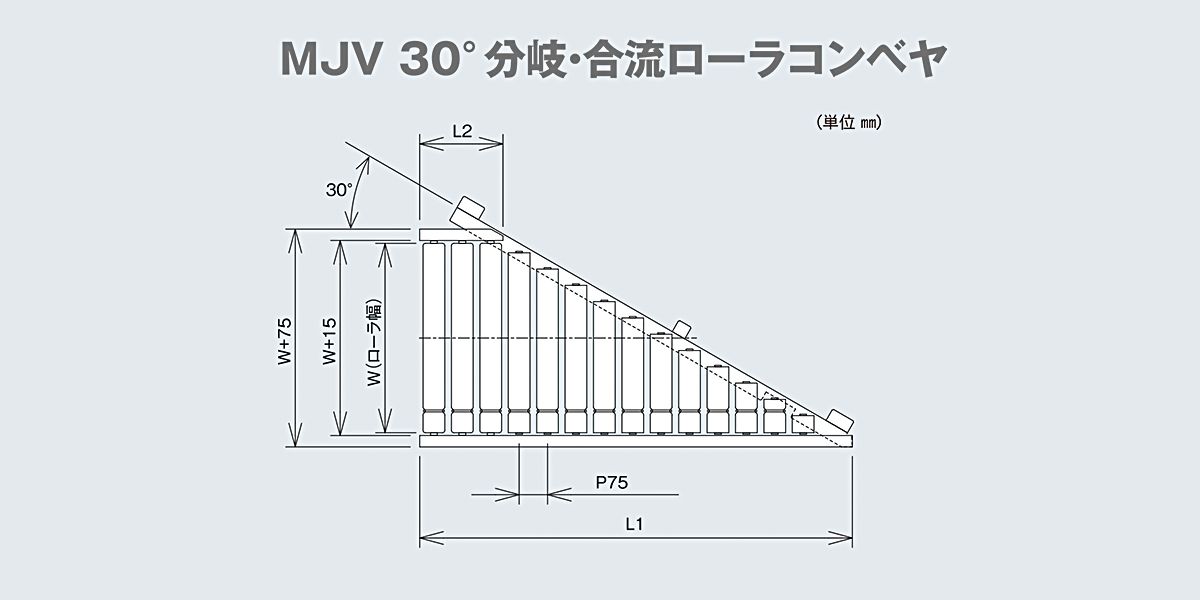

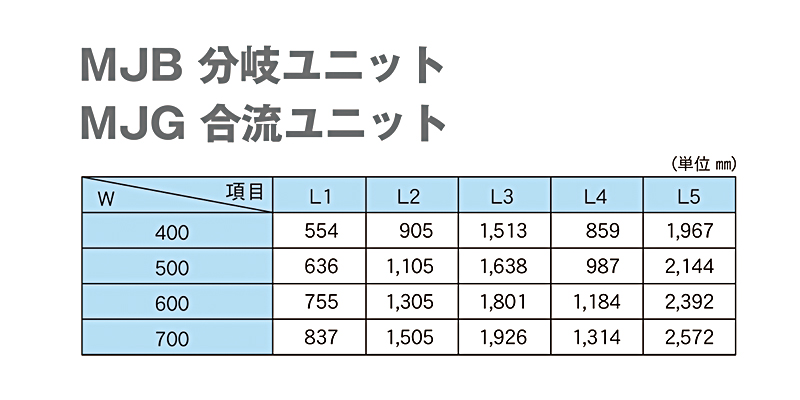

■図面
■仕様
| 型式 | MJB 分岐ユニット | MJG 合流ユニット | MJV 30°分岐・合流ローラコンベヤ | MJH はねあげユニット |
|---|---|---|---|---|
| 駆動方式 | 丸ベルト駆動 | 丸ベルト駆動 | 丸ベルト駆動 | 丸ベルト駆動 |
| ローラ寸法(外径×肉厚) | 38.1×1.2 42×1.4 48×1.4 57×1.4 | 38.1×1.2 42×1.4 48×1.4 57×1.4 | 38.1×1.2 42×1.4 48×1.4 57×1.4 | 38.1×1.2 42×1.4 48×1.4 57×1.4 |
| 軸径 | 12（パイプ軸） | 12（パイプ軸） | 12（パイプ軸） | 12（パイプ軸） |
| ローラ幅(W) | 400 500 600 700 | 400 500 600 700 | 400 500 600 700 | 400 500 600 700 |
| ローラピッチ(P) | 75 | 75 | 75 | 75 |
| フレーム寸法 | [120×30×t2.3 | [120×30×t2.3 | [120×30×t2.3 | [120×30×t2.3 |
| 機長（L) | 2,400 | 2,400 | - | 1,050 |
| 最低機高（H) | 300 | 300 | 300 | 300 |
※単位 ㎜
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※標準以外の仕様も製作いたしておりますのでご相談下さい。
