最新更新日 2019年01月30日
製品説明
ローラ下のドライブシャフトからローラに丸ベルトを掛け駆動伝達している 丸ベルト式駆動ローラコンベヤです。各種ユニットを自在に連結する事ができ、多様なレイアウトが可能です。またレイアウト変更も可能です。
・スチール製
・ベルト伝達
・中量機種
・簡易アキューム
・スチール製
・ベルト伝達
・中量機種
・簡易アキューム

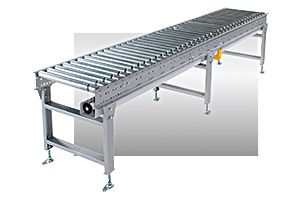

製品画像
MJD
型式の選び方
MJD型式を表す
|
- |
57ローラ外径(㎜)
|
- |
1050(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
75(P)ローラピッチ(P)
|
- |
100(H)機高(㎜)ローラ上面
|
仕様
■図面
■仕様
| 型式 | MJD ドライブユニット | MJS ストレートユニット |
|---|---|---|
| 駆動方式 | 丸ベルト駆動 | 丸ベルト駆動 |
| ローラ寸法(外径×肉厚) | 38.1×1.2 42×1.4 48.6×1.4 57×1.4 | 38.1×1.2 42×1.4 48.6×1.4 57×1.4 |
| 軸径 | 12(パイプ軸) | 12(パイプ軸) |
| ローラ幅(W) | 400～1000 50とび | 400～1000 50とび |
| ローラピッチ(P) | 50 75 100 | 50 75 100 |
| フレーム寸法 | [120×30×2.3 | [120×30×2.3 |
| 機長(L) | 1000(1050) 2000(1950) 3000 ()内寸法は75ピッチの場合です。 | 1000(1050) 2000(1950) 3000 ()内寸法は75ピッチの場合です。 |
| 機幅 | ローラ幅＋75 | ローラ幅＋75 |
| 機高(H) | min300 | 220 |
| 搬送能力(㎏/m) | max70 | max70 |
| 搬送速度V(50/60Hz) | 10/12 15/18 20/24 30/36 m/min | - |
| モータ―出力(kW) | 0.4 0.55 0.75 | - |
| 電源 | AC200V(三相) | - |
※単位 ㎜
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※青色文字は準標準仕様
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※青色文字は準標準仕様
