製品画像 MJ コンポシステムコンベヤ ドライブ付カーブユニット 丸ベルト駆動ローラコンベヤ 駆動コンベヤ コンベヤ

MJDY ドライブ付カーブユニット
MJDX ドライブ付カーブユニット
MJDZ ドライブ付カーブユニット

製品説明
ローラ下のドライブシャフトからローラに丸ベルトを掛け駆動伝達している 丸ベルト式駆動ローラコンベヤです。各種ユニットを自在に連結する事ができ、多様なレイアウトが可能です。またレイアウト変更も可能です。
・スチール製
・ベルト伝達
・中量機種
・簡易アキューム
製品画像
仕様

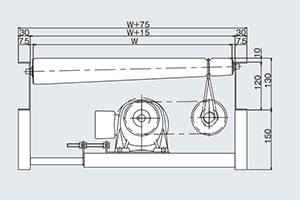

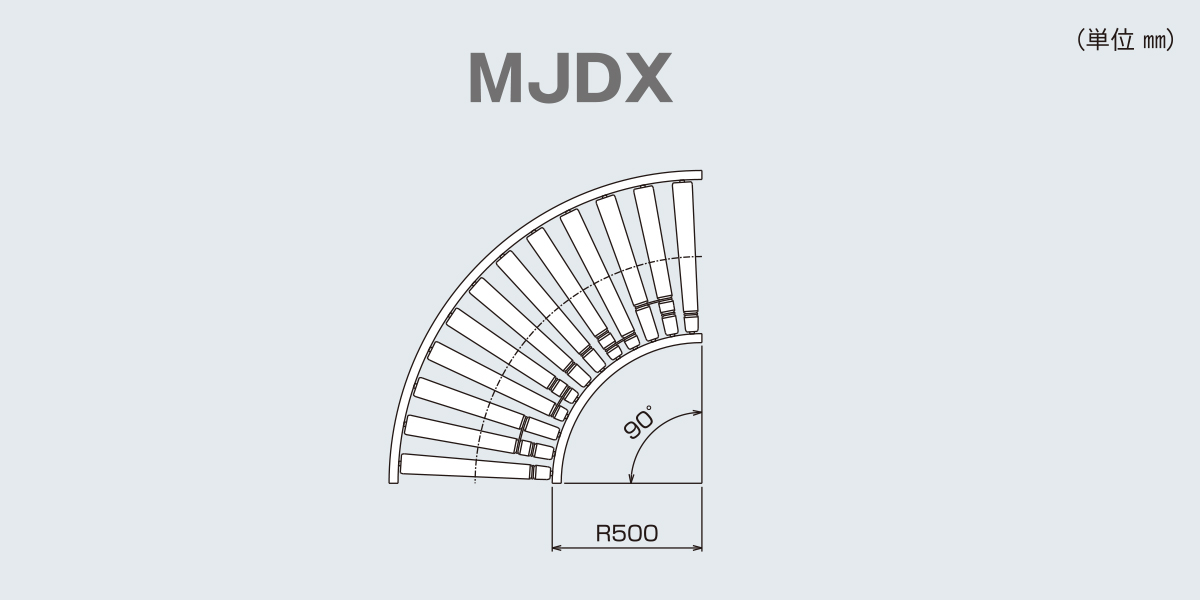

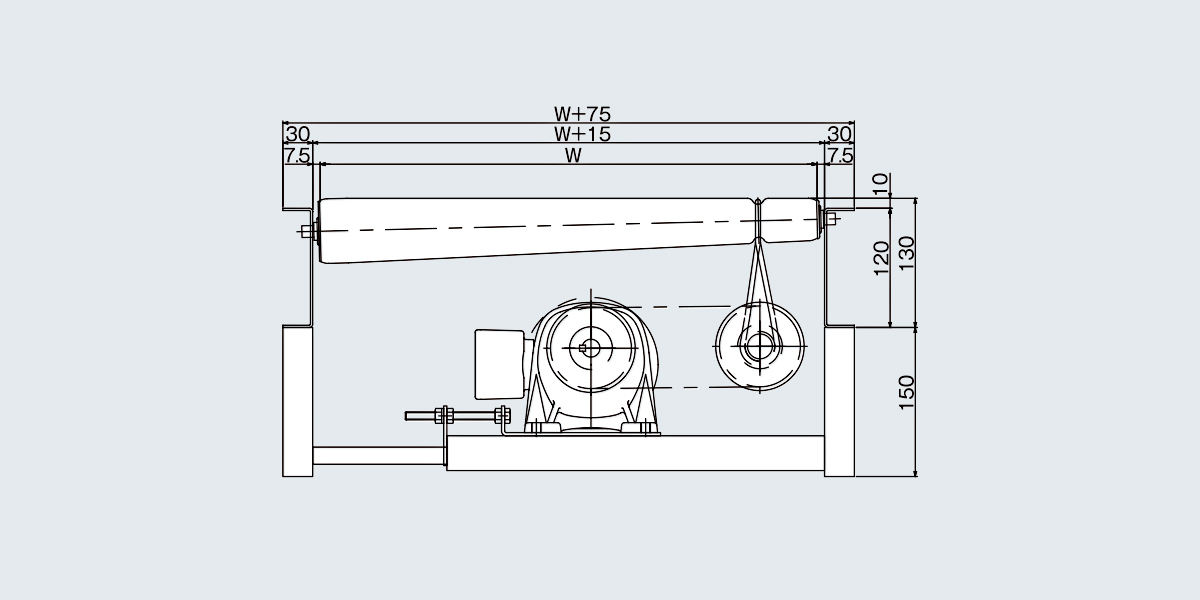

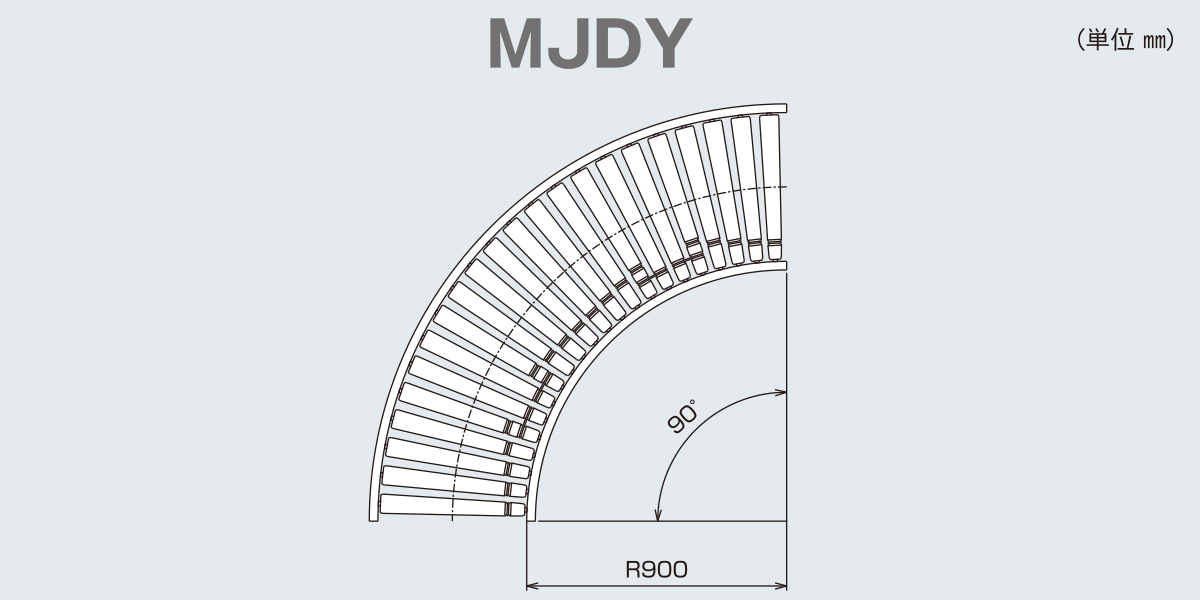

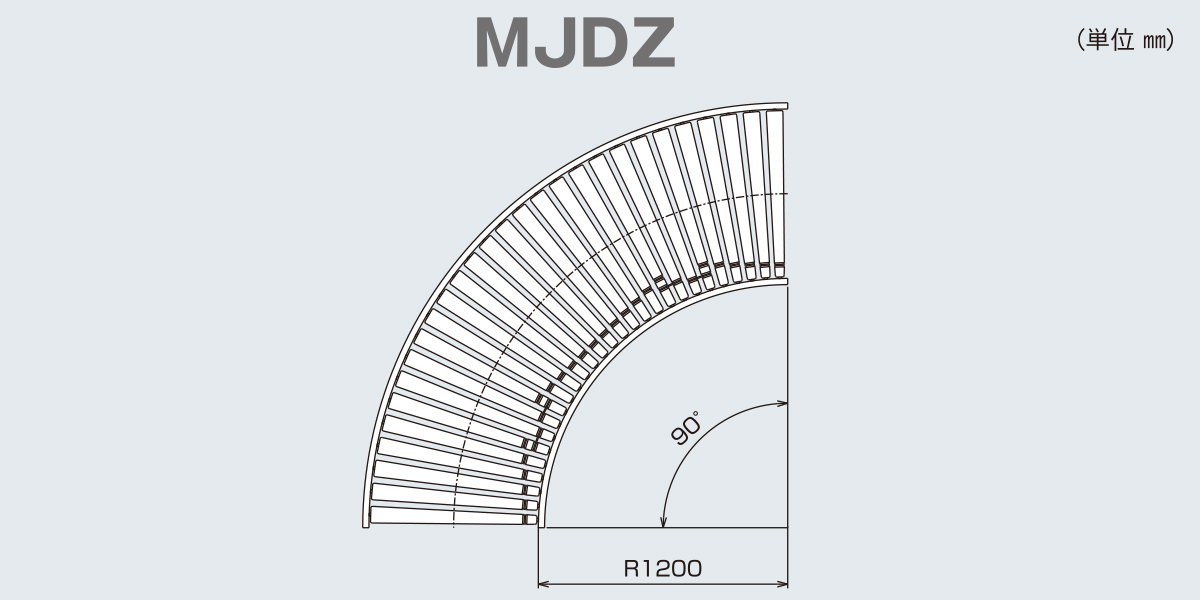

■図面

■仕様

型式 MJDY ドライブ付カーブユニット MJDX ドライブ付カーブユニット MJDZ ドライブ付カーブユニット
駆動方式 丸ベルト駆動 丸ベルト駆動 丸ベルト駆動
内側半径(R) 900 500 1,200
ローラ幅(W) 400~700 50とび 400~700 50とび 800~1,000 50とび
カーブ角度 90° 90° 90°
最低機高(H) 400 400 400
フレーム寸法 [120×30×t2.3 [120×30×t2.3 [120×30×t2.3
ローラ寸法 テーパーローラ 溝付 テーパーローラ 溝付 テーパーローラ 溝付
出力 0.1 0.2 0.1 0.2 0.1 0.2
電源 AC200V(三相) AC200V(三相) AC200V(三相)
※単位 ㎜

■その他

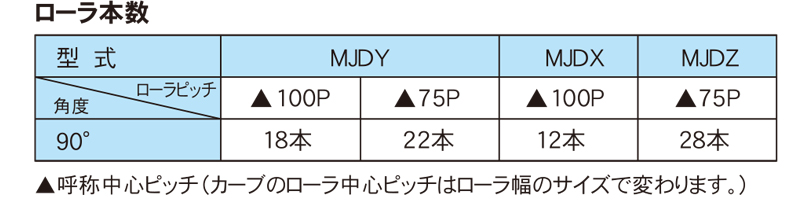

ローラ本数表 MJ コンポシステムコンベヤ ドライブ付カーブユニット 丸ベルト駆動ローラコンベヤ 駆動コンベヤ コンベヤ
