最新更新日 2019年01月30日
製品説明
ローラ下のドライブシャフトからローラに丸ベルトを掛け駆動伝達している 丸ベルト式駆動ローラコンベヤです。各種ユニットを自在に連結する事ができ、多様なレイアウトが可能です。またレイアウト変更も可能です。
・スチール製
・ベルト伝達
・中量機種
・簡易アキューム
・スチール製
・ベルト伝達
・中量機種
・簡易アキューム
製品画像
MJSY
型式の選び方
MJSY型式を表す
|
- |
400(W)ローラ幅(㎜)
|
- |
300(H)ローラピッチ(P)
|
- |
90(°)角度(θ°)
|
仕様

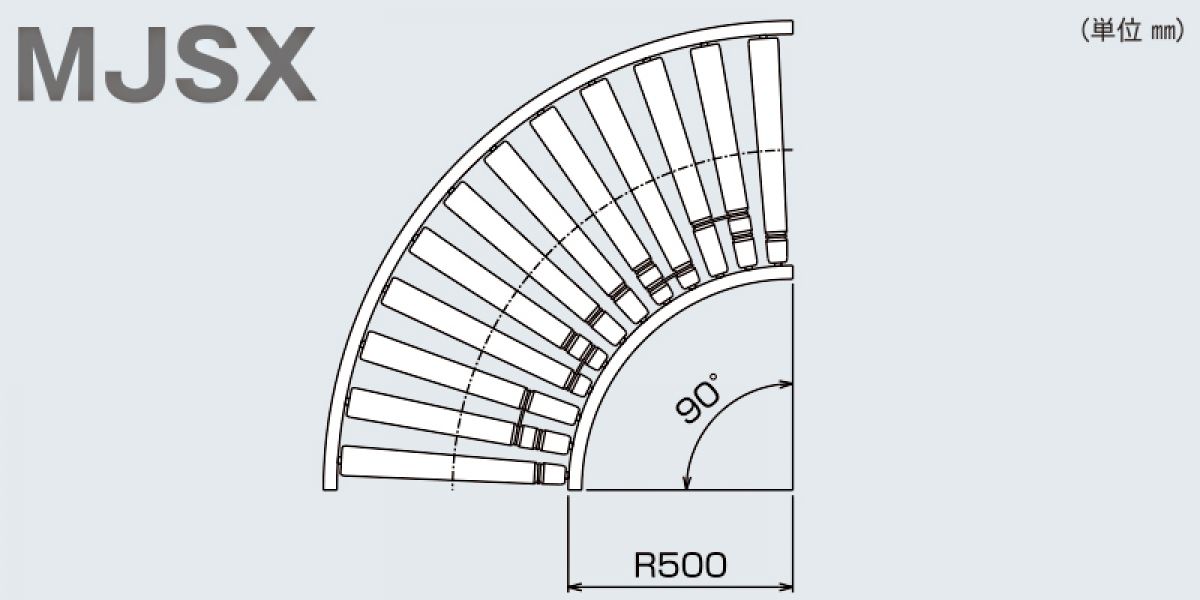

■図面
■仕様
| 型式 | MJSY カーブユニット | MJSX カーブユニット | MJSZ カーブユニット |
|---|---|---|---|
| 駆動方式 | 丸ベルト駆動 | 丸ベルト駆動 | 丸ベルト駆動 |
| 内側半径（R) | 900 | 500 | 1200 |
| ローラ幅(W) | 400～700 50とび | 400～700 50とび | 800～1000 50とび |
| カーブ角度 | 90° 60° 45° | 90° 60° | 90° 60° 45° |
| 最低機高（H） | 300 | 300 | 300 |
| フレーム寸法 | [120×30×t2.3 | [120×30×t2.3 | [120×30×t2.3 |
| ローラ寸法 | テーパーローラ 溝付 | テーパーローラ 溝付 | テーパーローラ 溝付 |
※単位 ㎜
■その他
ダウンロード
MJSX カーブユニット
MJSY カーブユニット
MJSZ カーブユニット
当製品カタログページ
