最新更新日 2019年01月30日
製品説明
クドーローラMはユニット毎に独立したコンポーネントタイプの駆動ローラコンベヤであり、スペースに合わせたレイアウトが可能なフレキシビリティーの高いローラコンベヤです。
・スチール製
・ベルト伝達
・中量機種
・90フレームシリーズ
・簡易アキューム
・スチール製
・ベルト伝達
・中量機種
・90フレームシリーズ
・簡易アキューム

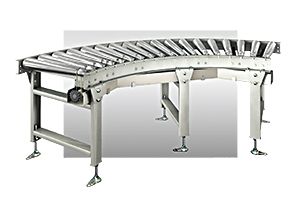

製品画像
MMC-TC
型式の選び方
MMC-TC型式を表す
|
- |
内R900カーブR(mm)
|
- |
500(W) ローラ幅(mm)
|
- |
75(P)ローラピッチ(mm)
|
- |
750(H)機高(mm) ローラ上面
|
- |
90(°)角度(θ°)
|
仕様

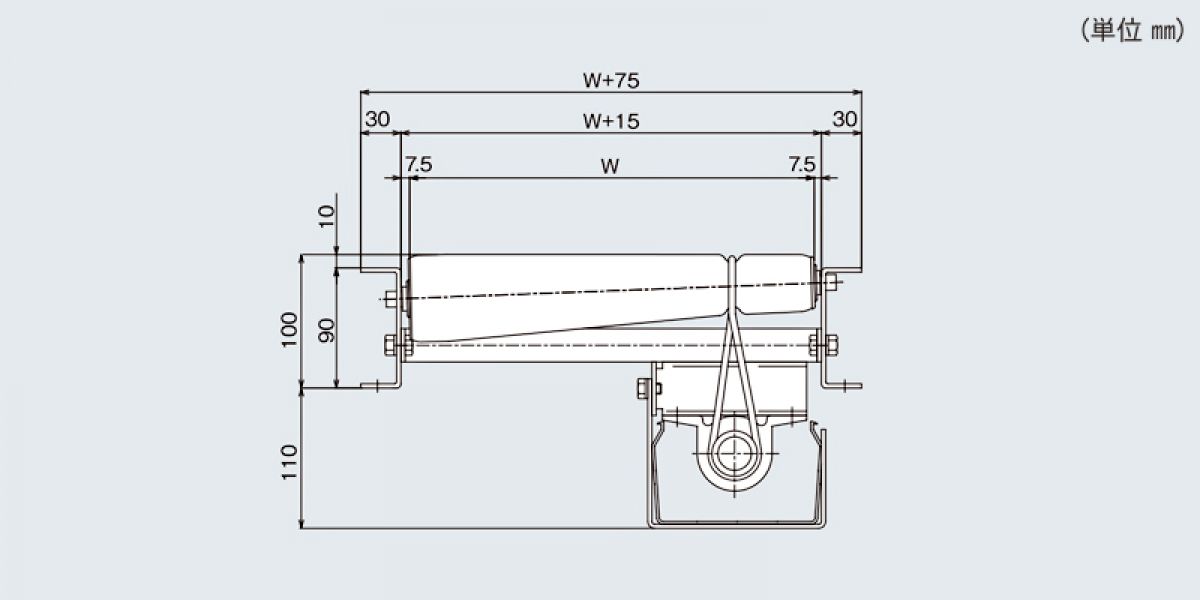

■図面
■仕様
| 型式 | MMC-TC 45° |
|---|---|
| 駆動方式 | 丸ベルト駆動 |
| カーブ内半径（R） | 900 |
| ローラ幅(W) | 400～700 50とび |
| カーブ角度 | 90º 60º 45º |
| 機高(H) | min300 |
| フレーム寸法 | ［90×30×t3.2 |
| ローラ寸法 | テーパーローラ 溝付（パイプ軸） |
※単位 ㎜
※標準以外の仕様も製作いたしておりますのでご相談下さい。
※標準以外の仕様も製作いたしておりますのでご相談下さい。

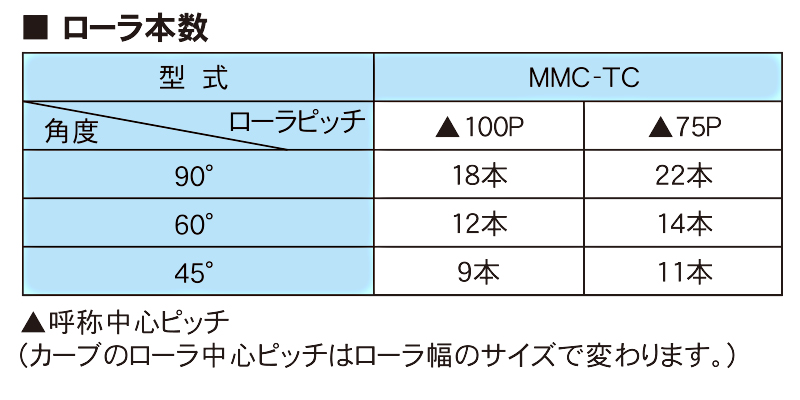

■その他
ダウンロード
MMC-TC 45°
MMC-TC 60°
MMC-TC 90°
