モーター出力選定目安表(1台のモーターで駆動できるコンベヤ長さ)



表1
(単位 m)
モーター出力 ローラピッチ(mm) 速度(m/min) 搬送質量(kg/m)
30kg 40kg 50kg 70kg
0.4kW 75P 10 29 22 18 15
12 24 18 15 13
15 23 17 14 12
18 19 14 12 10
20 16 12 10 8
24 14 10 9 7
30 10 7 6 5
36 8 6 5 4
100P 10 45 34 28 -
12 38 28 23 -
15 31 23 19 -
18 26 19 16 -
20 22 16 13 -
24 18 14 11 -
30 13 10 8 -
36 11 8 7 -
0.55kW 75P 10 43 33 27 22
12 36 27 33 19
15 35 27 22 18
18 29 22 18 15
20 25 19 16 13
24 21 16 13 11
30 14 10 9 7
36 12 9 7 6
100P 10 58 43 36 -
12 48 36 29 -
15 47 35 29 -
18 39 29 24 -
20 34 25 21 -
24 28 21 17 -
30 19 14 11 -
36 15 12 9 -
0.75kW 75P 10 54 41 34 28
12 46 34 29 24
15 42 32 27 22
18 36 27 22 18
20 30 23 19 16
24 26 19 16 13
30 18 14 12 9
36 15 11 10 8
100P 10 72 54 44 -
12 61 46 37 -
15 56 42 35 -
18 48 36 29 -
20 40 30 25 -
24 34 26 21 -
30 24 18 15 -
36 20 15 12 -





表2 カーブ・分岐・合流ユニットのストレート換算長さ
(単位 m)
ユニット種類 ローラピッチ(mm) 換算長さ
90°カーブ 75P 5
100P 4
60°カーブ 75P 4
100P 3
45°カーブ 75P 3
100P 2
分岐 75P 6
合流 75P 6

青色文字は準標準仕様

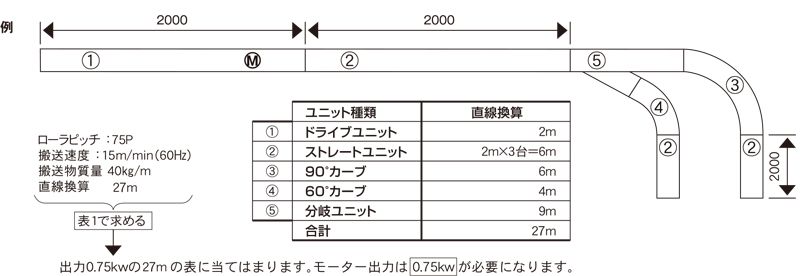

◇モーター出力選定表の見方





  • ①ローラピッチ及び速度の仕様を決定してください。
  • ②1m当りの搬送質量確認
    1m当りの搬送質量= 搬送物質量(kg)
    搬送物長さ(m)
  • ③カーブ・分岐・合流ユニットは表2でストレート換算長さに変えた数値とストレートユニット (ストレートが有る場合)を合計した数値を表1で求めて下さい。
