最新更新日 2019年01月30日
製品説明
連続走行するチェーンコンベヤとして最もシンプルな構造です。高いメンテナンス性、鉄チェーンレールの構成で耐久性にも優れています。
・鉄フレーム
・鉄レール
・中量機種
・鉄フレーム
・鉄レール
・中量機種

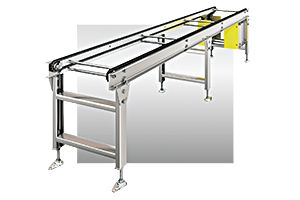

製品画像
型式の選び方
SCC-40A型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
500(W)チェーン幅(㎜)
|
- |
500(H)機高(㎜)
|
仕様

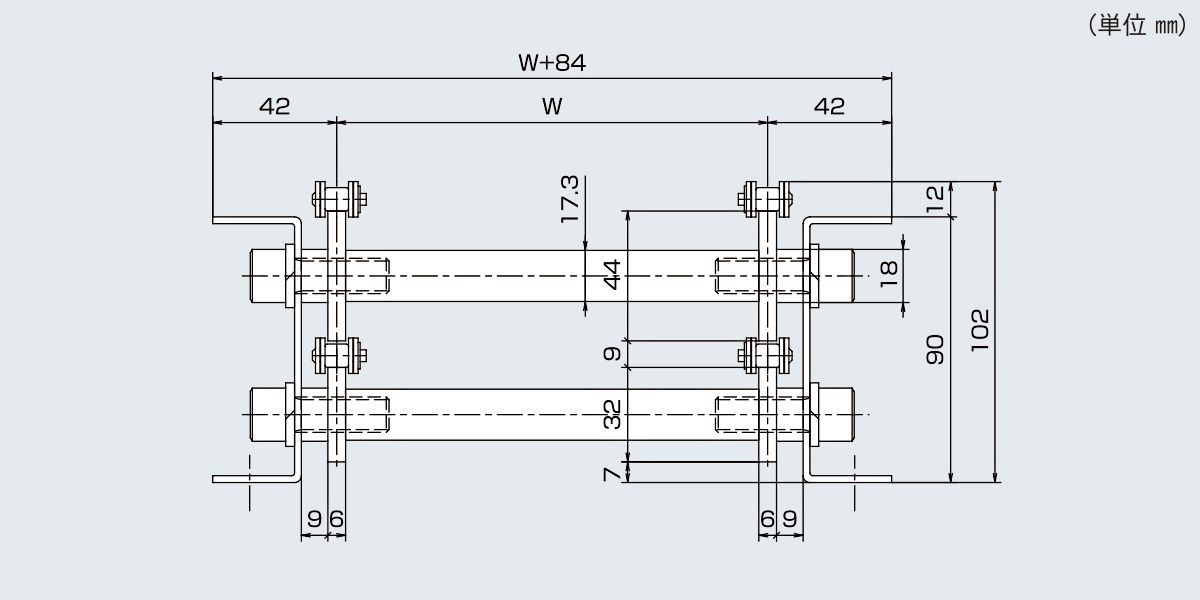

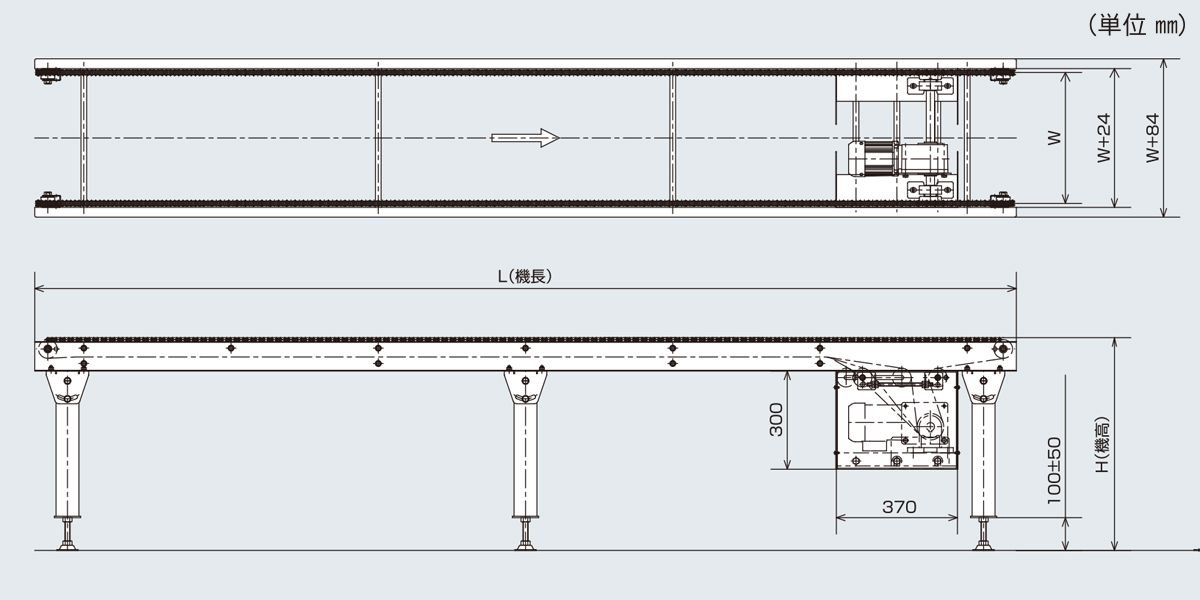

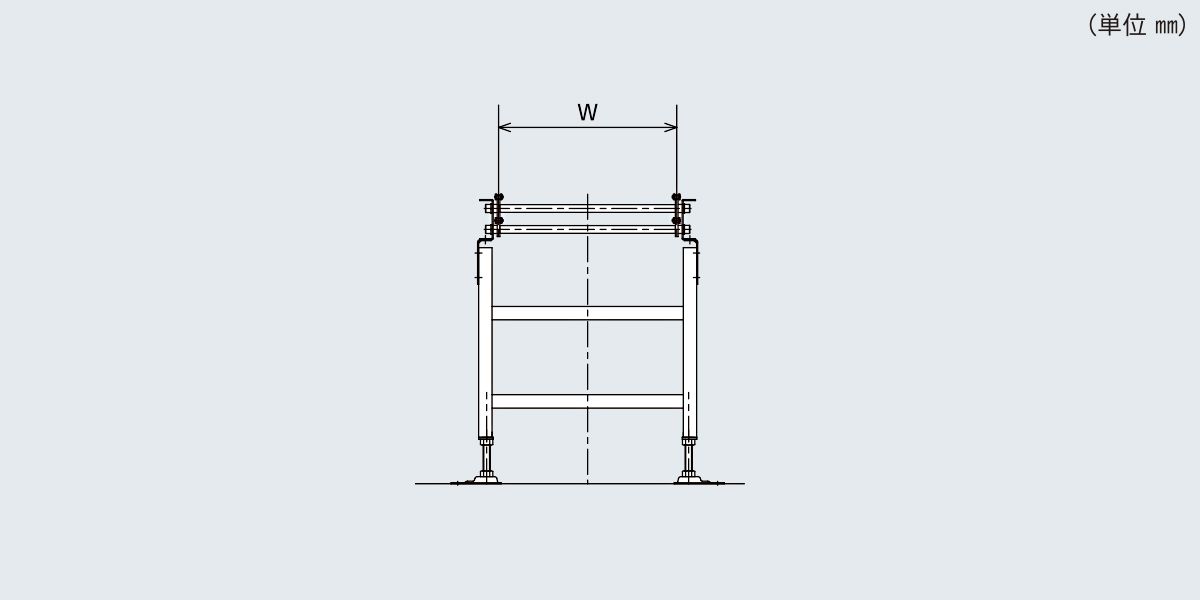

■図面
■仕様
| 型式 | SCC-40A |
|---|---|
| 使用チェーン | ＃40 小判型スチールチェーン |
| チェーン幅（W) | 300～800 |
| フレーム | [90×30×2.3 |
| 機長（L) | max10,000 |
| 機幅 | チェーン芯々幅+84 |
| 機高（H) | min450 |
| 搬送能力 （kg/ｍ） | max80 |
| 搬送速度（V)（m/min) | max20 |
| モータ出力 | 0.1 0.2 0.4 0.75 |
| 電源 | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
また搬送能力はパイプ支手の本数とチェーンレールの固定ピッチに依存するため、その都度ご相談の上詳細を決めることをおすすめします。
※使用条件の組合せにより上記仕様が変わる場合もあります。
また搬送能力はパイプ支手の本数とチェーンレールの固定ピッチに依存するため、その都度ご相談の上詳細を決めることをおすすめします。
