最新更新日 2019年01月30日
製品説明
ステンレス型小径ローラを使用したドライブ型ローラコンベヤです。#25ダブルチェーンでスプロケットを千鳥型に配列した当社独自のドライブ機構により、確実ばワーク搬送を致します。
・アルミフレーム
・中量機種
・スーパーミニDRYシリーズ
・アルミフレーム
・中量機種
・スーパーミニDRYシリーズ

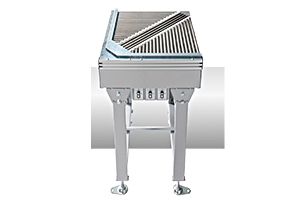

製品画像
型式の選び方
SMD-CC500(H)
|
- |
445(L)機長(㎜)
|
- |
400(W)ローラ幅(㎜)
|
- |
500(H)機高(㎜)ローラ上面
|
仕様

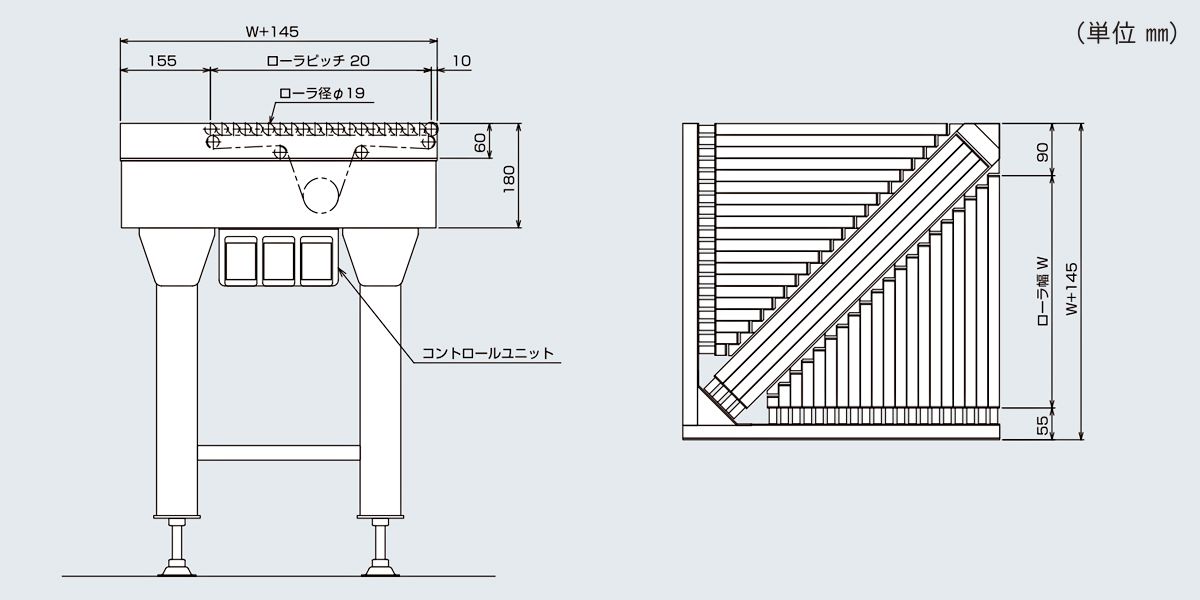

■図面
■仕様
| 型式 | SMD-CC |
|---|---|
| 駆動方式 | チェーン駆動（＃25ダブルチェーン) |
| ローラ寸法(外径×肉厚×軸径) | 19×1×8 SUS304 |
| ローラ幅(W) | 300 400 |
| ローラピッチ（P) | 20 |
| フレーム寸法 | 60×25 アルミ押し出し材 |
| スプロケット(ローラ部) | ＃25×10丁S |
| 機長（L) | □ 445 545 |
| 機幅 | ローラ幅+145 |
| 機高（H) | 450 |
| 搬送能力(kg/m） | max20 |
| 搬送速度V（m/min) | 5～25 |
| モータ出力 | 40W［単相100V 単相200V 三相200V］ |
※単位 ㎜
※三相200Vの場合はインバータ変速となります。
※搬送能力は使用条件により異なります。
※ガイド、特殊脚、特殊タイプも制作致します。
※三相200Vの場合はインバータ変速となります。
※搬送能力は使用条件により異なります。
※ガイド、特殊脚、特殊タイプも制作致します。
