最新更新日 2019年01月30日
製品説明

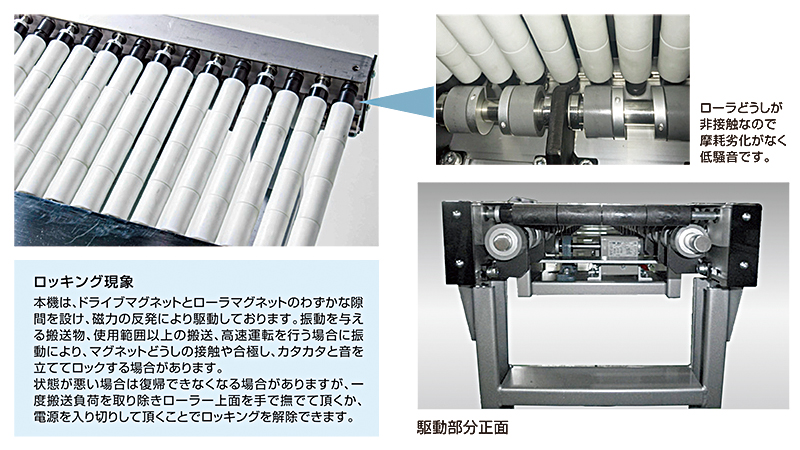

駆動にマグネットを使用した非接触のドライブシャフト式ローラコンベヤです。ドライブシャフトを2本にしてマグネットを千鳥型に配列したドライブ機構により、静かで優しくワーク搬送を致します。
・アルミフレーム
・軽中量機種
・スーパーミニDRYシリーズ
・アルミフレーム
・軽中量機種
・スーパーミニDRYシリーズ

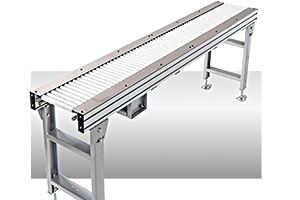

製品画像
型式の選び方
SMD-MG機種
|
- |
300(W)ローラ幅(㎜)
200 300 400 500 |
- |
30(P)ローラピッチ(㎜)
30P 60P |
- |
1000(L)機長(㎜)
1,000 ～ 3,000 |
- |
09出力
09：90W |
- |
3電源
1：単相100V 2：単相200V 3：三相200V |
- |
T速度タイプ
T:低速 H：INV変速 S:SP変速 |
- |
10速度
3～60 |
仕様

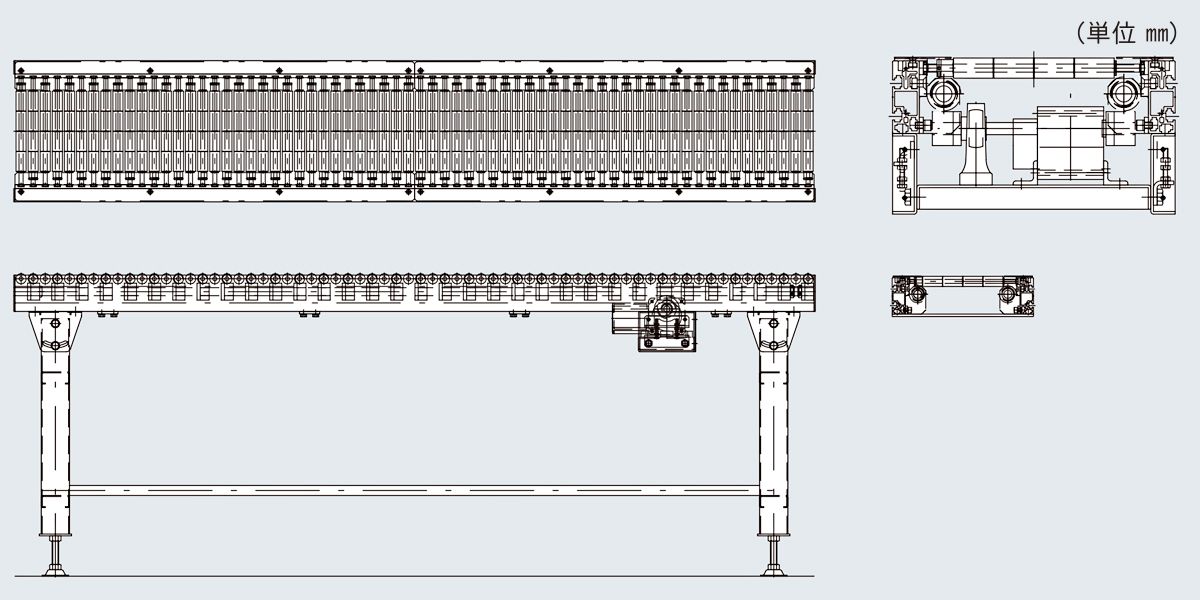

■図面
■仕様
| 型式 | SMD-MG |
|---|---|
| 駆動方式 | リングマグネット駆動 |
| ローラ寸法(外径×肉厚×軸径) | 25×50×10 樹脂ローラ（黒）（白） |
| ローラ幅(W) | 200～500 50とび |
| ローラピッチ（P) | 30P （60P） |
| フレーム寸法 | 60×25 アルミ押し出し材 |
| 機長（L) | 1000～3000 |
| 機幅 | ローラ幅+150 |
| 機高（H) | min240 |

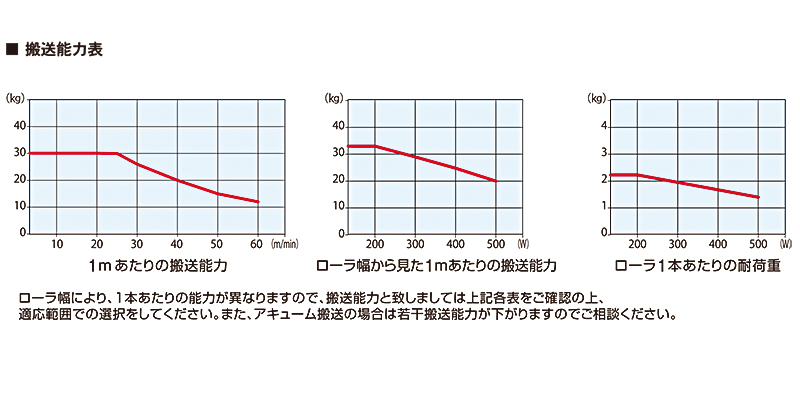

| 搬送能力(kg/m） | max25 |
| 搬送速度V（m/min) | 5～60（範囲内の一定速） |
| モータ出力 | 90W |
| 電源 | 単相100V 単相200V 三相200V |
※単位 ㎜
※搬送能力はローラ幅など使用条件により異なりますのでご確認をお願い致します。
※変速式も対応できますので確認をお願い致します。
その場合は決められた速度範囲内でご使用下さい。
※搬送能力はローラ幅など使用条件により異なりますのでご確認をお願い致します。
※変速式も対応できますので確認をお願い致します。
その場合は決められた速度範囲内でご使用下さい。
