最新更新日 2019年10月31日
製品説明
【付属品】
・電源・運転用コネクター
(FMC1.5/7-ST3.5)：1個
・バネ座金 M4：2個
・六角ナット M4：2個
・十字穴付 小ねじM4-14：2個
・電源・運転用コネクター
(FMC1.5/7-ST3.5)：1個
・バネ座金 M4：2個
・六角ナット M4：2個
・十字穴付 小ねじM4-14：2個

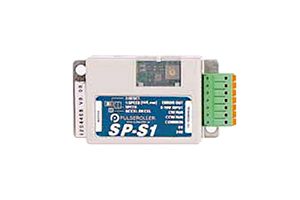

製品画像
仕様
■仕様
| 項目 | 內容 |
|---|---|
| 電源 | 電圧：DC24V±5％ |
| パルスローラ回転方向 | 両方向：CW（時計回り）/CCW（反時計回り） ※モータローラをコード側から見て |
| パルスローラ回転数 使用可能範囲 |
Eco-mode：576～5808 r/min （SP-S1） |
| 運転条件 | 連続運転、または断続運転（1秒ON,1秒OFF） |
| 速度設定 | 内部R SW：内部R SW（0～9、A～F）による 外部電圧入力：電圧入力0～10V |
| 回転方向切替 | 外部信号、またはディップスイッチ（DIP SW-1）による回転方向切替 |
| モータ保護機能 | 過熱保護：電子サーマル 過負荷保護：過負荷（ロック）5秒断続、停止 モータショート保護：モータに15A以上の電流は流れると停止 ※停止要因解除後、手動/自動復帰はDIPSW-2で選択 |
| ブレーキ | 回生ブレーキ |
| 表示灯 | 電源投入：LED１ 緑点灯 モータ回転数低下（設定回転数50％以下5秒断続）：LED2 赤点灯 モータショート：LED2 赤点滅1.0秒 ホールセンサ異常：LED2 赤点滅0.2秒 ホールセンサU異常（信号変化無5秒継続）：LED2 赤点灯 ホールセンサV異常（信号変化無5秒継続）：LED2 赤点灯 ホールセンサW異常（信号変化無5秒継続）：LED2 赤点灯 過熱異常：LED2 赤点滅2.5秒 モータ過電流（4秒継続)：LED2 赤点灯 電源電圧低下（電圧18V以下）：LED2 赤点滅0.4秒 |
※詳細仕様についてはお問い合わせください。
