駆動コンベヤ >ACシステマチックローラコンベヤ(ACモータローラ)

SST-57C

製品説明
SSTシステマチックローラコンベヤはモーター内蔵型ローラを駆動力とした、シンプルで多目的な用途にフルキシブルに対応できる駆動コンベヤです。
・スチール製
・モーターローラ伝達
・中量機種
・[90フレームタイプ

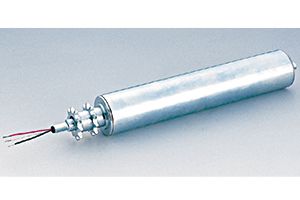

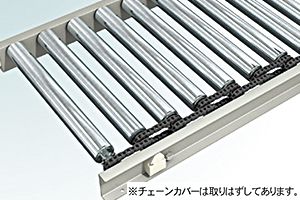

製品画像
型式の選び方
SST-57C
型式及びローラ径
-
1,000(L)
機長(㎜)
-
400(W)
ローラ幅(㎜)
-
100(P)
ローラピッチ(㎜)
仕様

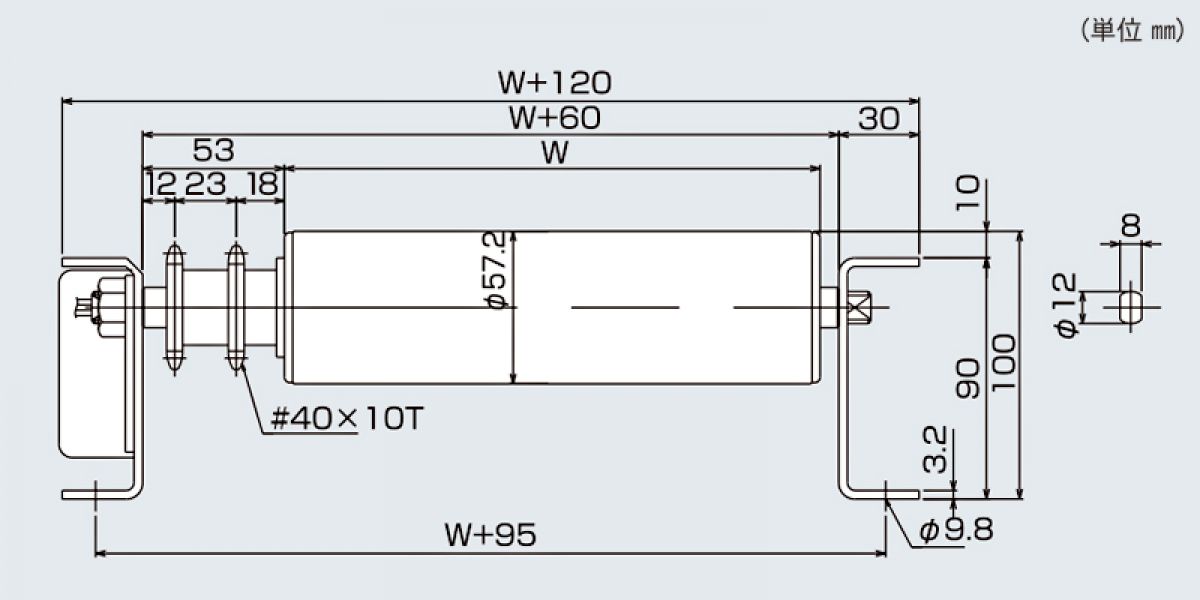

■図面

■仕様

型式 SST-57C
駆動方式(連動方式) モーターローラ方式 (#40チェーン)
補助ローラ(外径×肉厚×軸径) 57.2×2.1×12 (メッキ付)
ローラ幅(W) 300~1,000 50とび
ローラピッチ(P) ▲75・▲100・▲150
フレーム寸法 [90×30×3.2
機長(L) 1,000(1,050)・1,500・ 2,00(1,950)0・3,000
機幅 ローラ幅+120
搬送速度 m/min(定格時) 型式:50/60HZ
03型:2.5/2.8
04型:3.4/3.8
05型:4.7/5.2
10型:9.1/10.8
15型:12.4/14.8
20型:17.0/20.2
電源 AC200V(三相)
※単位 ㎜
※▲呼称チェーンピッチのため、実際のローラピッチは異なります。
※機長()内寸法は75ピッチの場合の機長になります。
※標準以外の仕様も製作いたしておりますのでご相談ください。
※ローラ径Φ57以外も制作いたしておりますのでご相談ください。
※05型ローラ幅200~241までは、搬送速度(定格時)50Hz/60Hz=4.7/5.2となりますのでご注意下さい。
※10型ローラ幅200~224までは、搬送速度(定格時)50Hz/60Hz=9.1/10.8となりますのでご注意下さい。
