最新更新日 2019年01月30日
製品説明
800～1400幅までの幅広タイプ。不安定な形状の搬送物、パレットの搬送に適しております。
・スチール製
・250フレーム
・ヘッドドライブ
・中、重量機種
・ダブコン
・スチール製
・250フレーム
・ヘッドドライブ
・中、重量機種
・ダブコン

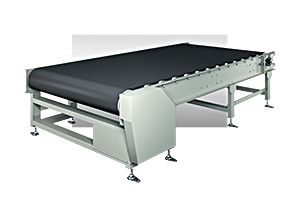

製品画像
型式の選び方
WBC-1型式を表す
|
- |
3,000(L)機長(㎜)
|
- |
800(W)ベルト幅(㎜)
|
- |
650(H)機高(㎜)
|
仕様

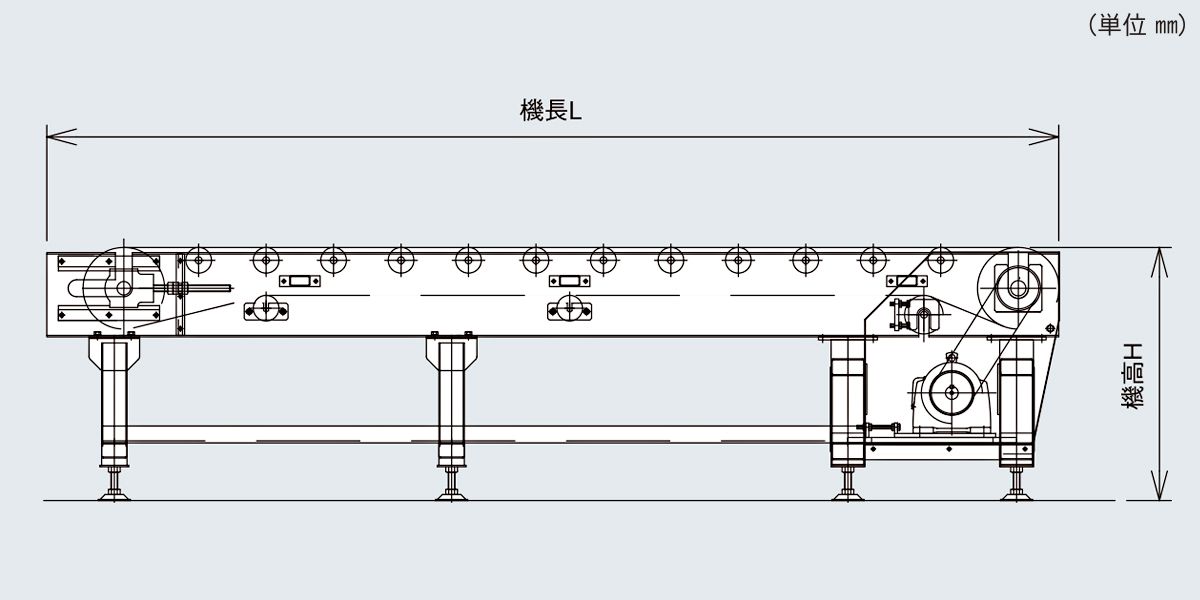

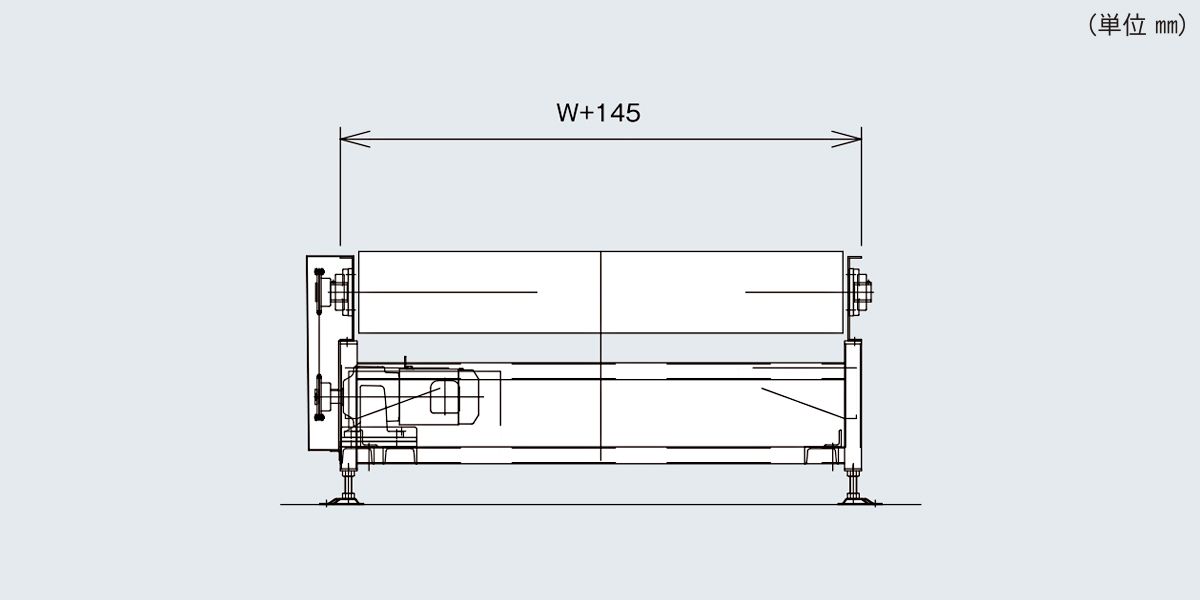

■図面
■仕様
| 型式 | WBC-1 |
|---|---|
| タイプ | 水平型（オールキャリアタイプ） |
| ベルト | 黒ゴムベルト×3P |
| ベルト幅（BW) | 800～1400 |
| フレーム寸法 | ［250×40×4.5 |
| キャリアローラ 外径×肉厚×軸径 | 76.2×4.2×20 ローラピッチ 200P |
| リターンローラ 外径×肉厚×軸径 | 76.3×4.2×20 |
| 機長(L) | max10,000 |
| 機幅 | ベルト幅+145 |
| 機高(H) | min650 |
| 搬送能力(kg/m) | max250 |
| 搬送速度（Ｖ） (m/min) | max20 |
| モーター容量(kw) | 0.75・1.5・2.2 |
| 電源 | AC200V（三相） |
※単位 ㎜
※使用条件の組合せにより上記仕様が変わる場合もあります。
※表記以外の幅も制作致しておりますのでご相談下さい。
※使用条件の組合せにより上記仕様が変わる場合もあります。
※表記以外の幅も制作致しておりますのでご相談下さい。
