HLD2-150A-MG 製品イメージ画像 エアー昇降式リフター ハイストローク エアーリフター MAX-HL
テーブルリフター > ハイストローク エアーリフター MAX-HL
HLD2-150A-MG

積載荷重:130kg

製品説明
■エアー昇降式リフター
■2段式パンタアーム構造のハイストロークハイスピードタイプ
■積載荷重:130kg
■ストローク:500mm

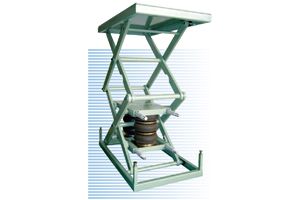

製品画像

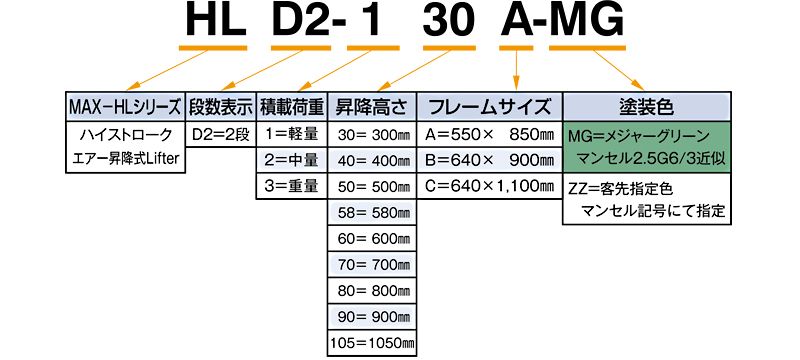

型式の選び方
HL
MAX-HLシリーズ
-
D2
段数表示
・D2=2段
-
1
積載荷重
・1:軽量
-
50
昇降高さ
・50:500mm
-
A
フレームサイズ
・A=550×850mm
-
MG
塗装色
・MG:メジャーグリーン
マンセル2.5G6/3近似
・ZZ:客先指定色
マンセル記号にて指定

HLD2-150A-MG 型式の見方 エアー昇降式リフター ハイストローク エアーリフター MAX-HL

仕様

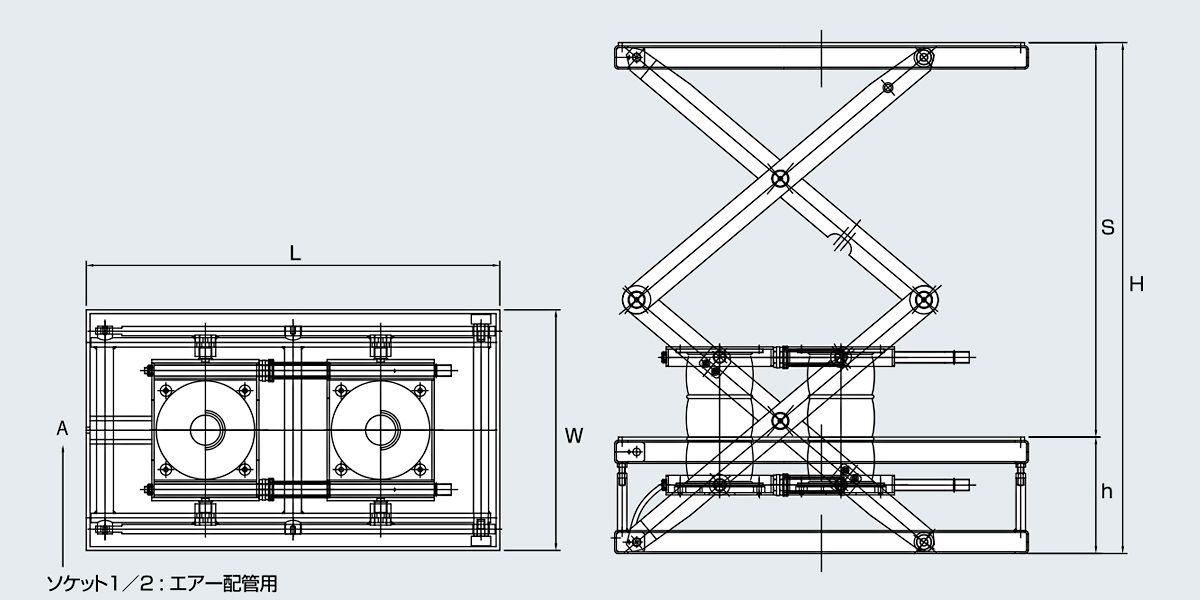

■図面



■仕様

発注コード HLD2-150A-MG
積載荷重(kg) 130
ストローク
S(mm)
500
フレームサイズ
W×L(mm)
550×850
最低高さ
h(mm)
260
最低高さ
H(mm)
760
空気消費量(Nℓ) 40
配管位置
A(mm)
W/2
自重(kg) 190
全荷重時(sec)
上昇/下降
3.5/2.5
無荷重時(sec)
上昇/下降
1.5/4
※積載荷重はエアー圧0.5Mpa(5kg/㎝ )で全面均等荷重の値です。エアー配管径/標準 1/2ワンタッチ継手まで使用可能です。

■その他

HLD2-150A-MG 特長 エアー昇降式リフター ハイストローク エアーリフター MAX-HL

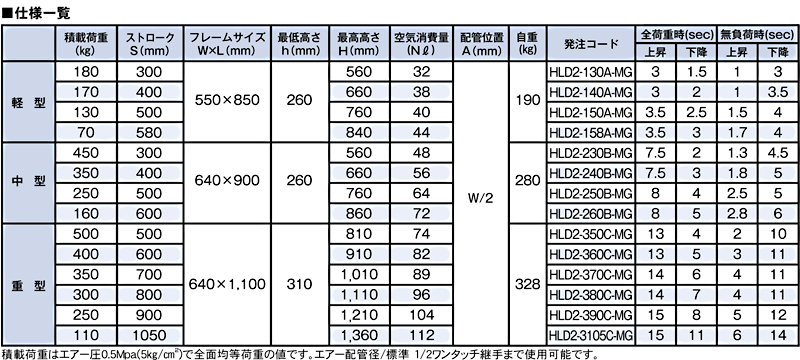

HLD2-150A-MG MAX-HLシリーズ一覧 エアー昇降式リフター ハイストローク エアーリフター MAX-HL
